Autore: reparto tecnico Mycond
La progettazione dei sistemi di deumidificazione dell'aria spesso inciampa in un errore chiave: gli ingegneri si concentrano esclusivamente sulle apparecchiature meccaniche, ignorando le caratteristiche architettoniche e le decisioni gestionali. Questo approccio unilaterale porta a sistemi che non tengono conto del reale carico di umidità e quindi non assolvono le loro funzioni o operano in modo inefficiente. Un approccio sistemico alla progettazione richiede di considerare tutti i fattori che influenzano l'umidità negli ambienti.
Fase 1: Definizione dell'obiettivo del progetto
Perché è criticamente importante
Senza una chiara comprensione della ragione fondamentale per cui è necessario controllare l'umidità, è impossibile prendere decisioni corrette su precisione di controllo, tipo di apparecchiatura e budget del progetto. È proprio l'obiettivo del progetto a determinare tutte le successive decisioni tecniche.
Esempio pratico: obiettivi diversi — soluzioni diverse
Caso 1: Per lo stoccaggio del mais è sufficiente mantenere l'umidità non superiore al 60% UR senza condensazione. Qui il sistema può essere il più semplice possibile — basta un igrostato di base con commutazione on/off.
Caso 2: Produzione di batterie al litio, dove il litio reagisce con il vapore acqueo rilasciando idrogeno esplosivo già al 2% UR. In questo caso un controllore con precisione ±5% UR è del tutto inaccettabile, è necessaria apparecchiatura specializzata ad alta precisione indipendentemente dal costo.
Caso reale di progettazione fallita
Un deposito militare di munizioni aveva come specifica tecnica "mantenere massimo 40% UR". Il sistema rispettava tale requisito, ma le munizioni continuavano a corrodersi. La causa si è rivelata la condensa sul tetto metallico, che di notte si raffreddava al di sotto del punto di rugiada. Se l'obiettivo fosse stato formulato come "prevenire la corrosione delle munizioni", l'ingegnere avrebbe prestato attenzione alla condensazione sulle superfici fredde.
Raccomandazioni pratiche
Nel definire l'obiettivo del progetto ponetevi le seguenti domande: qual è il problema fondamentale da risolvere; quali sono le conseguenze di un controllo insufficiente dell'umidità; esistono cause alternative al problema oltre all'elevata umidità; quanto sono critiche le deviazioni dai parametri impostati.
Fase 2: Definizione dei livelli di controllo e delle tolleranze
Determinazione dell'umidità assoluta
Errore comune — specificare i requisiti solo in umidità relativa (% UR) senza indicare la temperatura. Ad esempio, il 30% UR a 21°C corrisponde a 4.6 g/kg, mentre il 30% UR a 10°C equivale a soli 2.3 g/kg. Regola: definite sempre l'umidità in unità assolute oppure indicate l'UR insieme all'intervallo di temperatura.
Esempio: nella produzione farmaceutica il processo di compressione delle compresse avviene al 10% UR e 21°C. La temperatura oscilla di ±1.5°C, il che porta la variazione dell'umidità assoluta da 1.4 g/kg a 19.5°C a 1.7 g/kg a 22.5°C. Pertanto l'ingegnere imposta il controllo sul punto di rugiada a -7°C (1.6 g/kg) indipendentemente dalle fluttuazioni della temperatura.
Condizioni interne vs esterne
Per una corretta progettazione è necessario fissare due insiemi di condizioni di calcolo: le condizioni interne che si desidera mantenere e le condizioni esterne con cui il sistema si troverà a operare.
Scelta delle condizioni meteo di progetto
I dati ASHRAE per l'Europa propongono tre livelli di garanzia: 0.4% (superato per 35 ore/anno), 1.0% (88 ore) e 2.0% (175 ore). Ad esempio, per Vienna il punto di rugiada estremo all'1% di garanzia è +16°C con temperatura di +30°C. Per impianti critici, come produzioni farmaceutiche con fermo superiore a €40,000 al giorno, si usa lo 0.4%, per magazzini a bassa criticità — il 2%.
Impostazione delle tolleranze
Tolleranze ampie (±3-5% UR o ±1.5°C di punto di rugiada) consentono di progettare sistemi più semplici e meno costosi. Tolleranze strette (±1% UR o ±0.5°C di punto di rugiada) richiedono sensori ad alta precisione, algoritmi di controllo più complessi, ridondanza delle apparecchiature e comportano costi di sistema significativamente maggiori.
Fase 3: Calcolo dei carichi di umidità
Fonti principali di umidità
Nel calcolo di un sistema di deumidificazione occorre considerare le seguenti fonti di umidità: penetrazione attraverso le strutture di chiusura, evaporazione dalle persone, desorbimento da materiali e prodotti, evaporazione da superfici aperte, prodotti della combustione, infiltrazioni attraverso perdite, umidità dell'aria di immissione.
Formule per il calcolo dei carichi principali
Penetrazione attraverso le pareti: W = A × μ × Δpᵥ. Esempio: parete in calcestruzzo da 200 mm con pittura barriera al vapore (μ = 0.054 g/(m²·h·Pa)), differenza di umidità 16-4 g/kg, superficie 100 m², Δpᵥ = 12 × 133 = 1596 Pa. Calcolo: W = 100 × 0.054 × 1596 = 8.6 g/h. Conclusione: questo fattore è trascurabile rispetto ad altre fonti.
Emissione di umidità dalle persone: W = n × wₚ. Valori tipici di wₚ: lavoro sedentario 40-50 g/h, attività fisica leggera 90-120 g/h, attività fisica intensa 150-200 g/h.
Infiltrazione attraverso porte aperte: W = ρ × V × n × t × (wₑₓₜ - wᵢₙₜ). Esempio: porta 2×2.5 m (V=10 m³), 15 aperture all'ora da 30 secondi, umidità esterna 16 g/kg, interna 4 g/kg. Calcolo: W = 1.2 × 10 × 15 × 0.0083 × 12 = 18 g/h. Se la porta resta aperta per 3 minuti: W = 108 g/h. Conclusione: ridurre il tempo di apertura da 3 a 0.5 minuti diminuisce il carico di 6 volte.
Umidità dell'aria di rinnovo: W = Q × ρ × (wₑₓₜ - wᵢₙₜ). Esempio: portata di ventilazione 400 m³/h. Calcolo: W = 400 × 1.2 × 12 = 5760 g/h = 5.76 kg/h. Questo è il carico maggiore nella maggior parte dei sistemi.
Esempio pratico: magazzino frigorifero
Magazzino frigorifero di dimensioni 75×23×4.3 m, condizioni interne +2°C con punto di rugiada -9°C (2.0 g/kg), esterne +28°C con punto di rugiada +16°C (11.4 g/kg), due portoni 3×3 m, 15 spedizioni/ora, tempo di apertura 1 minuto. Calcolo: penetrazione attraverso le strutture ~100 g/h, infiltrazione V=18 m³, W = 1.2 × 18 × 15 × (1/60) × 9.4 = 61 g/h. Se i portoni restano aperti per 3 minuti: W = 152 g/h. Conclusione: ridurre il tempo di apertura dei portoni da 3 a 1 minuto diminuisce il carico del 60% e consente di utilizzare un sistema con potenza dimezzata.
Fase 4: Selezione delle apparecchiature
Scelta del tipo di sistema
Esistono due tipologie principali di sistemi di deumidificazione: a compressione frigorifera e a desiccante. I sistemi frigoriferi sono efficaci a temperature >15°C e con umidità elevata, con limite pratico di punto di rugiada +4...+7°C (più basso porta al congelamento della condensa). I sistemi a desiccante sono efficaci a bassi punti di rugiada <+5°C, funzionano a qualsiasi temperatura e possono raggiungere punti di rugiada di -40°C e inferiori.
Sistemi combinati
Spesso è ottimale l'uso di sistemi combinati, in cui l'aria viene prima raffreddata da +16°C a +7°C con un'unità frigorifera e poi deumidificata con un desiccante da +7°C a -7°C. Vantaggi: ogni sistema lavora nel proprio intervallo ottimale, il consumo energetico complessivo si riduce del 30-40%.
Calcolo della portata d'aria secca necessaria
Per determinare la portata d'aria necessaria si usa la formula: Q = W / [ρ × (wᵣₑₜᵤᵣₙ - wₛᵤₚₚₗᵧ)]. Esempio: carico di umidità 200 g/h, livello controllato di umidità 4 g/kg, l'essiccatore riduce l'umidità a 0.7 g/kg. Calcolo: Q = 200 / [1.2 × 3.3] = 50.5 m³/h.
Scelta della capacità del deumidificatore
Parametri chiave di un deumidificatore a desiccante: velocità dell'aria attraverso il desiccante 400-600 m/min ottimale; temperatura di rigenerazione 120-250°C; rapporto processo/rigenerazione da 3:1 a 5:1. Il punto di rugiada in uscita dipende dalla velocità di flusso e dalla temperatura di rigenerazione: a 400 m/min e 190°C si ottiene -15°C, a 250°C — -25°C; a 600 m/min e 190°C — -10°C, a 250°C — -18°C.
Calcolo del carico termico
Durante l'adsorbimento si sviluppa calore: Q = W × (hᵥ + Δhₐ), dove hᵥ = 2500 kJ/kg, Δhₐ ≈ 200 kJ/kg. Esempio: rimozione di 5 kg/h di umidità. Calcolo: Q = (5/3600) × 2700 × 1000 = 3750 W = 3.75 kW. Questo calore deve essere smaltito dal sistema di raffreddamento.
Fase 5: Sistema di controllo
Principi di controllo di base
Il sistema di controllo deve garantire il mantenimento dei parametri impostati, la modulazione della potenza al variare dei carichi, la minimizzazione dei consumi energetici e la protezione delle apparecchiature da condizioni di guasto.

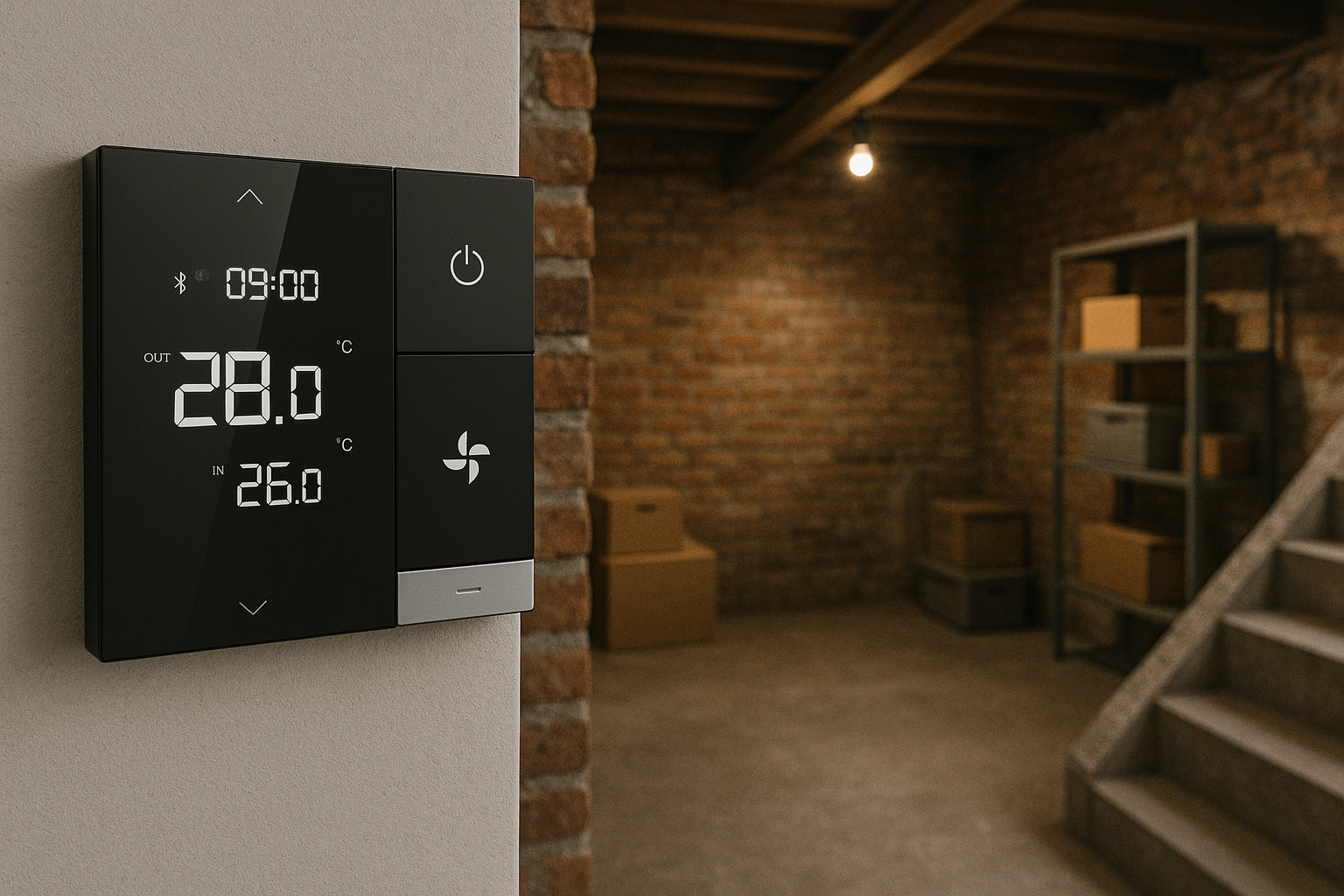

Tipi di regolatori di umidità
Per il controllo dell'umidità si utilizzano: igrostato on/off con precisione ±3-5% UR per locali non critici; controllore del punto di rugiada con precisione ±0.5-1.0°C, indipendente dalla temperatura dell'aria, raccomandato per punti di rugiada inferiori a +5°C; regolatore PID con modulazione, precisione ±1% UR o ±0.3°C di punto di rugiada, necessario per applicazioni critiche.
Modulazione della potenza del deumidificatore a desiccante
Esistono due metodi principali di modulazione: bypass dell'aria di processo (semplicità e basso costo, ma l'energia di rigenerazione non diminuisce), formula della capacità effettiva Qₑff = Qₘₐₓ × (1-k); modulazione della temperatura di rigenerazione (un sensore controlla la temperatura 120-130°C all'uscita del settore di rigenerazione, al diminuire del carico la temperatura aumenta), formula del risparmio ΔE = Pₙₒₘ × (1 - Tₐcₜᵤₐₗ/Tₙₒₘ) × τ.
Posizionamento dei sensori
Regole critiche di posizionamento: il sensore deve trovarsi in una zona con buon rimescolamento dell'aria, ad almeno 3 m dalle bocchette di mandata, a un'altezza di 1.5-2 m dal pavimento, evitando sorgenti locali di umidità e zone con temperature estreme. Per ambienti multi-zona si installano più sensori in parallelo, il sistema reagisce al valore più alto.
Protezione dalla condensazione
Per prevenire la condensazione si utilizzano sensori del punto di rugiada della superficie con il principio: se Tₛᵤᵣfₐcₑ < Tdₑw + ΔT, allora si attiva la deumidificazione, dove ΔT = 2-3°C — margine di sicurezza.
Ottimizzazione del sistema per minimizzare i costi
Riduzione dei costi di capitale
Direzioni chiave: minimizzare i carichi di umidità tramite la sigillatura dell'edificio (payback 3-12 mesi), gestione dell'apertura delle porte, barriere d'aria o vestiboli; ottimizzare i livelli di controllo — ogni grado di riduzione del punto di rugiada aumenta il costo dell'8-12%, quindi conviene evitare requisiti eccessivamente severi; i sistemi combinati offrono un risparmio del 20-35% rispetto ai monosistemi.
Riduzione dei costi operativi
Approcci principali: recupero del calore di rigenerazione — uno scambiatore aria-aria restituisce il 60-80% dell'energia (formula Qᵣₑcₒᵥₑᵣᵧ = ṁ × cₚ × (Tₑₓₕₐᵤₛₜ - Tᵢₙₗₑₜ) × η), risparmio tipico 15000-40000 kWh/anno; sorgenti di energia a bassa temperatura — cogenerazione, sorgenti geotermiche, calore di scarto degli impianti frigoriferi; ottimizzazione stagionale — in inverno l'aria esterna è più secca di quella interna, il "free dehumidification" riduce il carico del 40-70%.
Errori tipici di progettazione
Errore 1 — sottovalutazione dell'infiltrazione. Esempio: progetto con carico di progetto 3 kg/h e reale 8 kg/h a causa di aperture dei portoni non previste. Soluzione: prevedere un margine del 25-40% per gli ambienti produttivi.
Errore 2 — ignorare l'asciugatura iniziale. Gli edifici nuovi contengono umidità nelle strutture, calcestruzzo e cartongesso possono rilasciare 100-500 kg di umidità per 2-6 mesi. Soluzione: modalità di asciugatura intensiva o potenza supplementare temporanea.
Errore 3 — posizionamento errato dei sensori. Esempio: un sensore vicino alla griglia del deumidificatore indicava 5% UR a fronte di un reale 35% UR nella zona di lavoro per scarso rimescolamento. Soluzione: modellazione dello scambio d'aria o ventilatori di circolazione.
Conclusioni
La metodologia in cinque fasi per la progettazione dei sistemi di deumidificazione comprende: definizione chiara dell'obiettivo come base di tutte le decisioni; corretta impostazione dei livelli di controllo come equilibrio tra requisiti e costi; calcolo accurato dei carichi come garanzia della giusta selezione; scelta ottimale delle apparecchiature considerando il ciclo di vita; gestione intelligente per minimizzare i costi operativi.
Un progetto di deumidificazione di successo non è il sistema più complesso, ma il sistema più semplice che svolge in modo affidabile il compito con costi minimi per tutto il ciclo di vita. Il tempo medio di ritorno dell'investimento per un buon sistema di deumidificazione è di 1.5-4 anni.
