cassetta a 2 vie

Il design sottile e leggero si adatta facilmente negli spazi ridotti del soffitto. Distribuzione dell'aria a due vie distribuzione dell'aria bidirezionale è ideale per climatizzare climatizzazione di spazi lunghi e stretti (ad esempio, corridoi)

Caratteristiche principali:

Design sottile, solo 220 mm di altezza
Pompa di scarico condensa di serie
Funzionamento silenzioso

Design sottile e leggero per una facile installazione

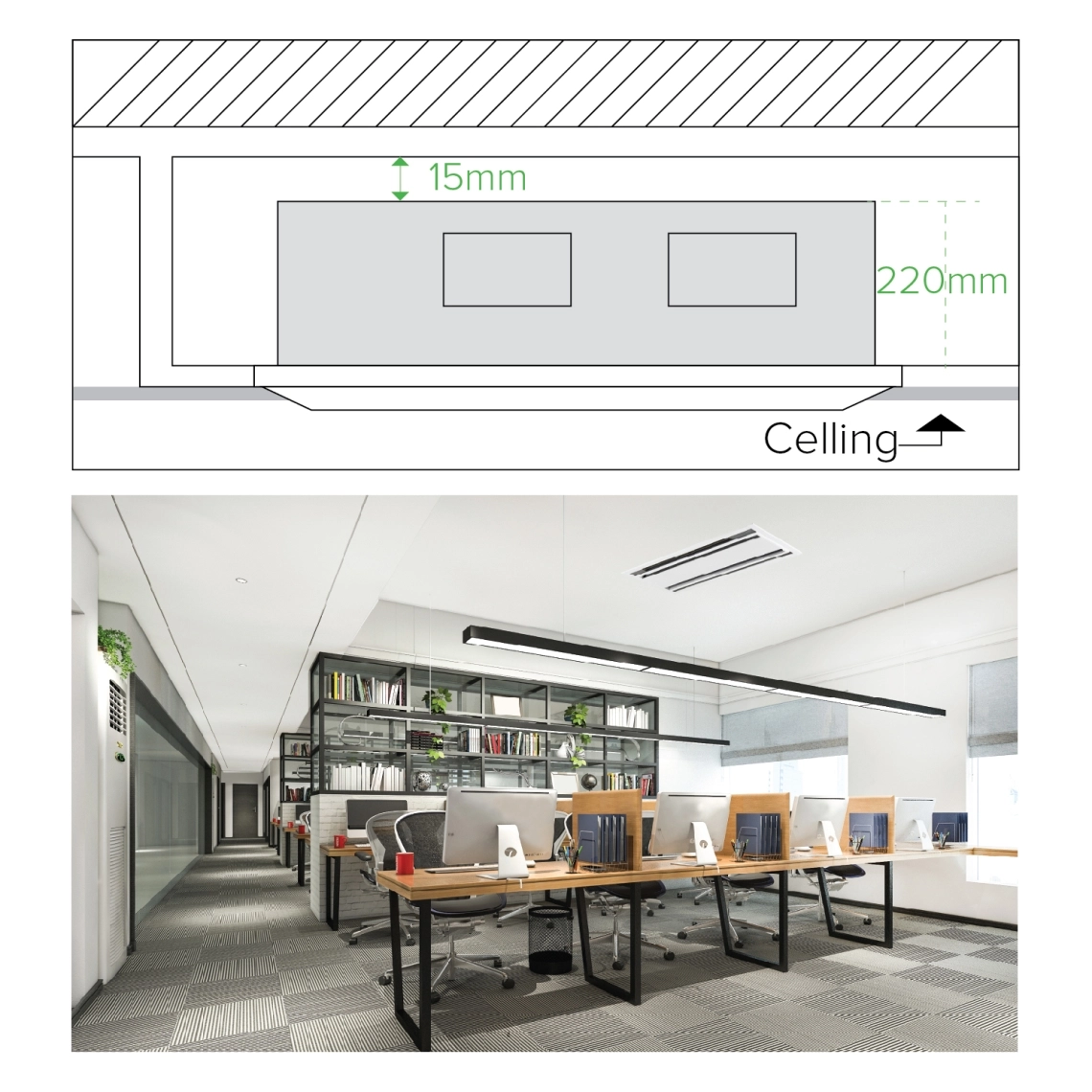

L'altezza di soli 220 mm riduce le limitazioni dello spazio di installazione. Design leggero per migliorare la praticità di installazione.

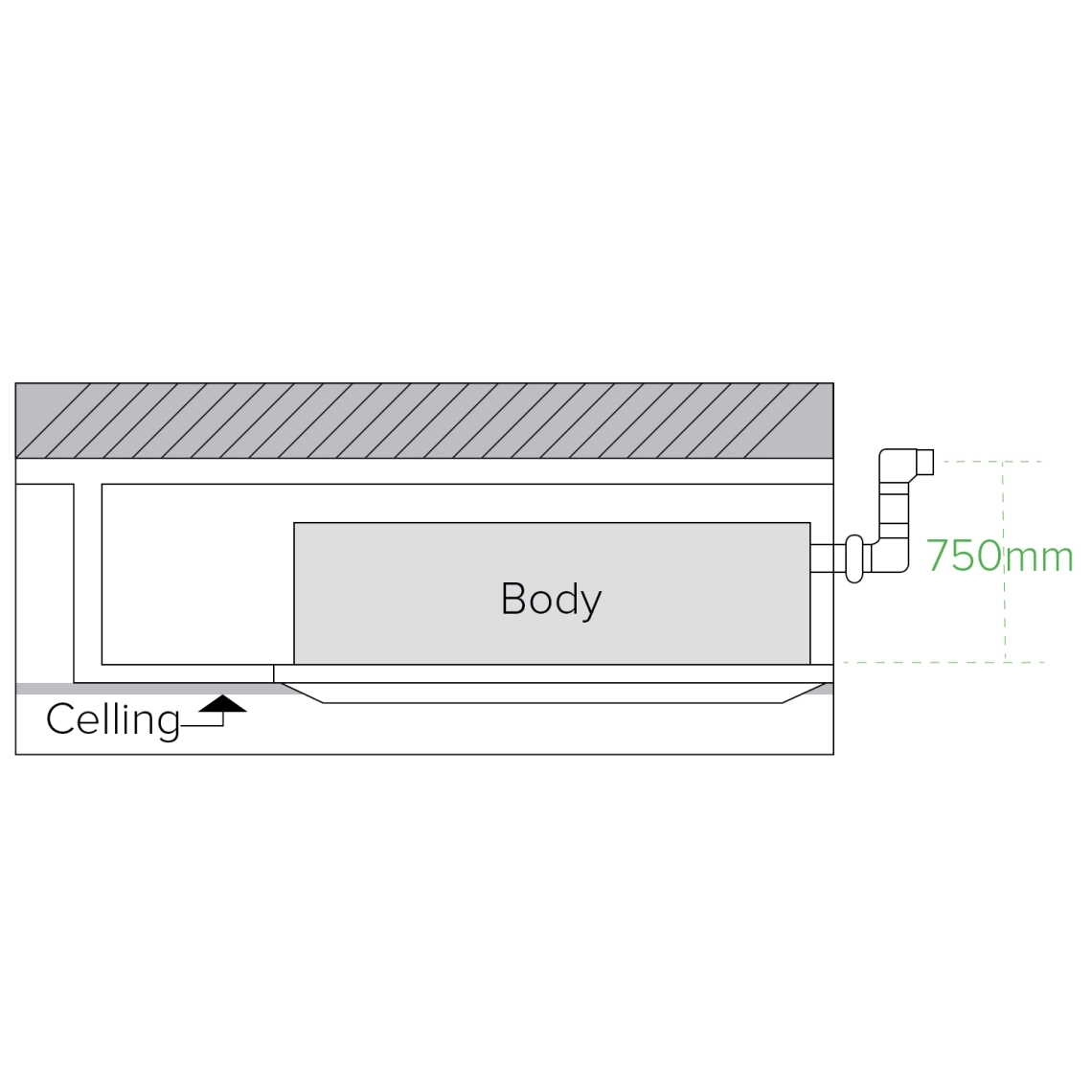

Sollevamento fino a 750 mm

(dal livello del soffitto) grazie alla pompa di scarico ad alta prevalenza e al grande volume di condensa.

Prevenzione dello sporco sul soffitto

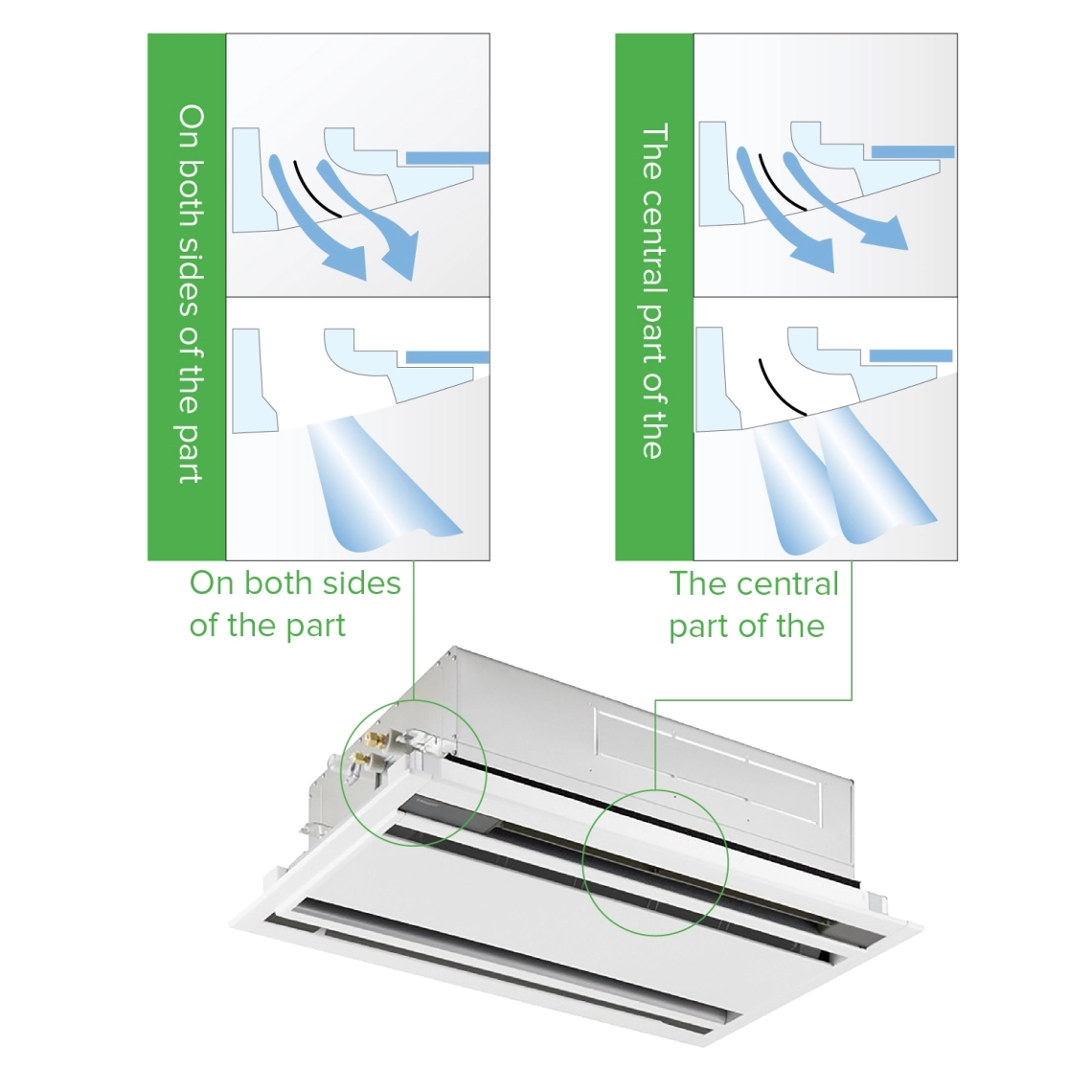

Le griglie di distribuzione dell'aria sono appositamente progettate in modo che il flusso d'aria non sia diretto verso il soffitto e non lo inquini.

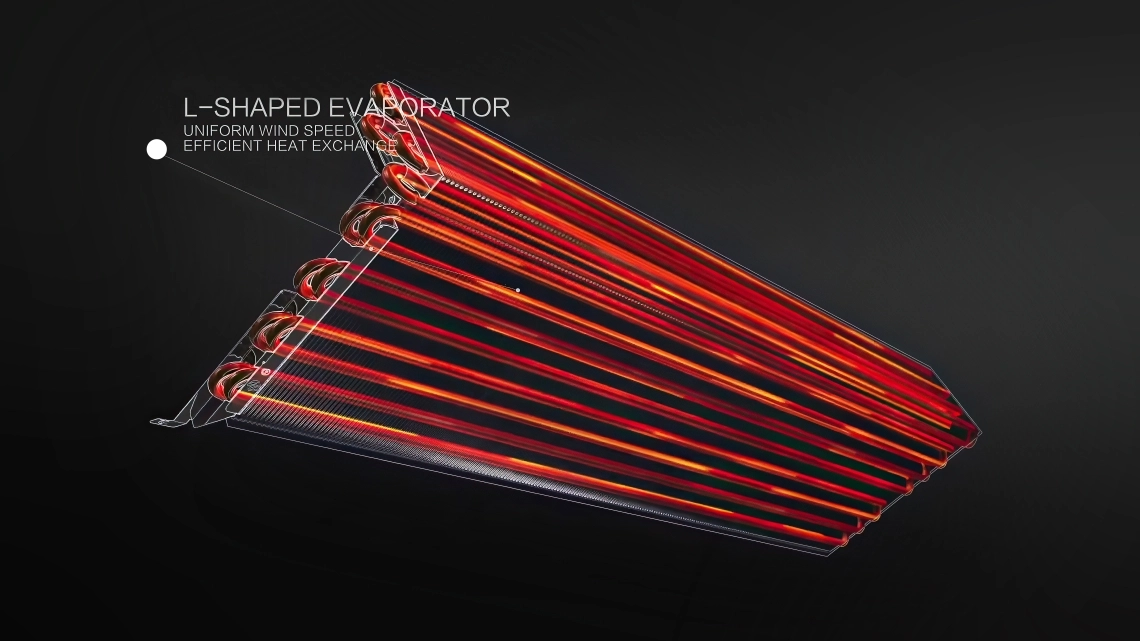

Evaporatore a L

Maggiore superficie di scambio termico con dimensioni compatte.

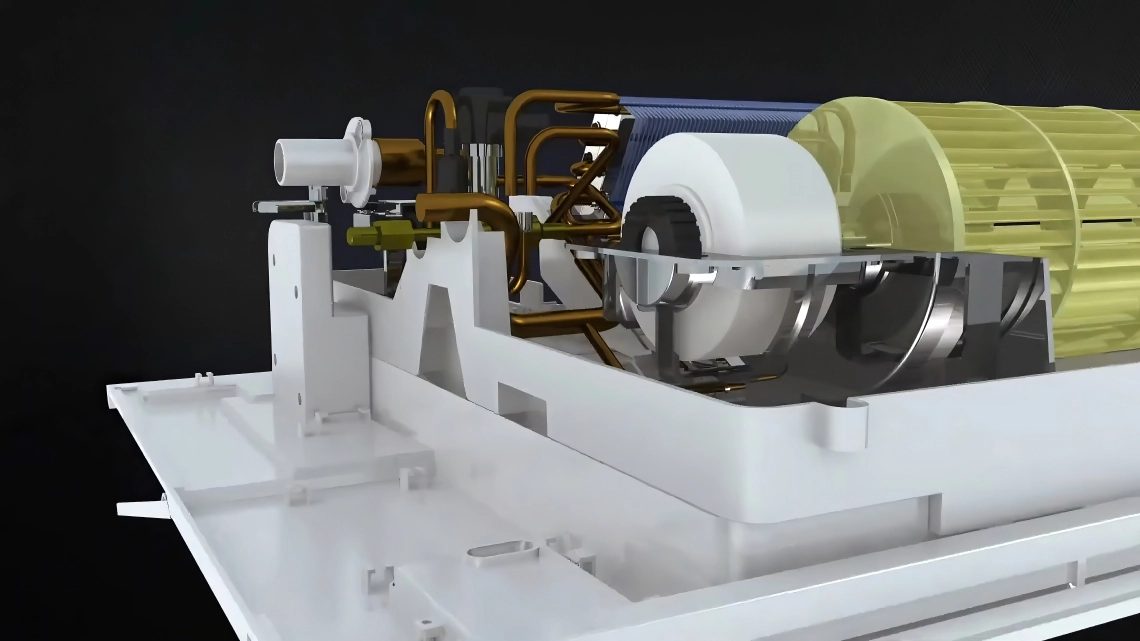

Motore del ventilatore a corrente continua

Risparmio energetico e funzionamento più silenzioso Design a scorrimento Gancio antistrisciamento.

Specifiche tecniche	Unità	MIBB-07X1EV1AD	MIBB-09X1EV1AD	MIBB-12X1EV1AD	MIBB-16X1EV1AD	MIBB-18X1EV1AD
Capacità
Raffreddamento	kW	2,20	2,80	3,60	4,50	5,60
Riscaldamento	kW	2,50	3,20	4,00	5,00	6.,30
Parametri elettrici
Alimentazione	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
Ventilazione
Flusso d'aria (H/M/L)	^m3/h	840/700/550	840/700/550	840/700/550	840/700/550	840/700/550
Pressione sonora (H/M/L)	dB(A)	42/37/33	42/37/33	42/37/33	44/39/34	44/39/34
Potenza sonora (H/M/L)	dB(A)	55/50/46	55/50/46	55/50/46	57/52/47	57/52/47
Installazione - Dimensioni
Dimensioni nette (LxPxH)	mm	817x620x220
Dimensioni dell'unità imballata (LxPxA)	mm	1015x695x278
Peso netto/lordo	Kg	21,0/23,0	21,0/23,0	21,0/23,0	21,0/23,0	21,0/23,0
Ø Tubo liquido	mm (pollici)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)
Ø Tubo del gas	mm (pollici)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)
Pannello
Modello		M2B-1055IB	M2B-1055IB	M2B-1055IB	M2B-1055IB	M2B-1055IB
Pannello Dimensioni nette (LxPxH)	mm	1055x680x68	1055x680x68	1055x680x68	1055x680x68	1055x680x68
Dimensioni dell'imballo del pannello (LxPxA)	mm	1110x720x161	1110x720x161	1110x720x161	1110x720x161	1110x720x161
Pannello Peso netto/lordo	Kg	7,0/8,0	7,0/8,0	7,0/8,0	7,0/8,0	7,0/8,0

Dati tecnici	Unità	MIBB-24X1EV1AD	MIBB-28X1EV1AD	MIBB-30X1EV1AD	MIBB-38X1EV1AD	MIBB-48X1EV1AD
Raffreddamento	kW	7.1	8	9	11.2	14
Riscaldamento	kW	8	9	10	12.5	16
Parametri elettrici
Alimentazione	Ph/V/Hz	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)	1/220-230/50/(60)
Ventilazione
Flusso d'aria (H/M/L)	^m3/h	1000/850/700	1100/950/800	1500/1350/1110	1700/1450/1200	1950/1750/1350
Pressione sonora (H/M/L)	dB(A)	40/38/35	41/39/36	42/39/36	44/40/36	46/42/38
Potenza sonora (H/M/L)	dB(A)	56/54/51	57/55/52	58/55/52	60/56/52	62/58/54
Installazione - Dimensioni
Dimensioni nette (LxPxH)	mm	1000x600x290	1400x600x290
Dimensioni dell'unità imballata (LxPxH)	mm	1201x680x377	1601x680x377
Peso netto/lordo	Kg	34/41	45/54	45/54	45/54	45/54
Ø Tubo del liquido	mm (pollici)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)
Ø Tubo del gas	mm (pollici)	15.88	15.88	15.88	15.88	15.88
Pannello
Modello		M2B-1560IB	M2B-1560IB	M2B-1560IB	M2B-1560IB	M2B-1560IB
Pannello Dimensioni nette (LxPxH)	mm	1160x665x60	1560x665x60	1560x665x60	1560x665x60	1560x665x60
Dimensioni dell'imballo del pannello (LxPxA)	mm	1244x748x159	1644x748x159	1644x748x159	1644x748x159	1644x748x159
Pannello Peso netto/lordo	Kg	6.3/12	8/14.5	8/14.5	8/14.5	8/14.5

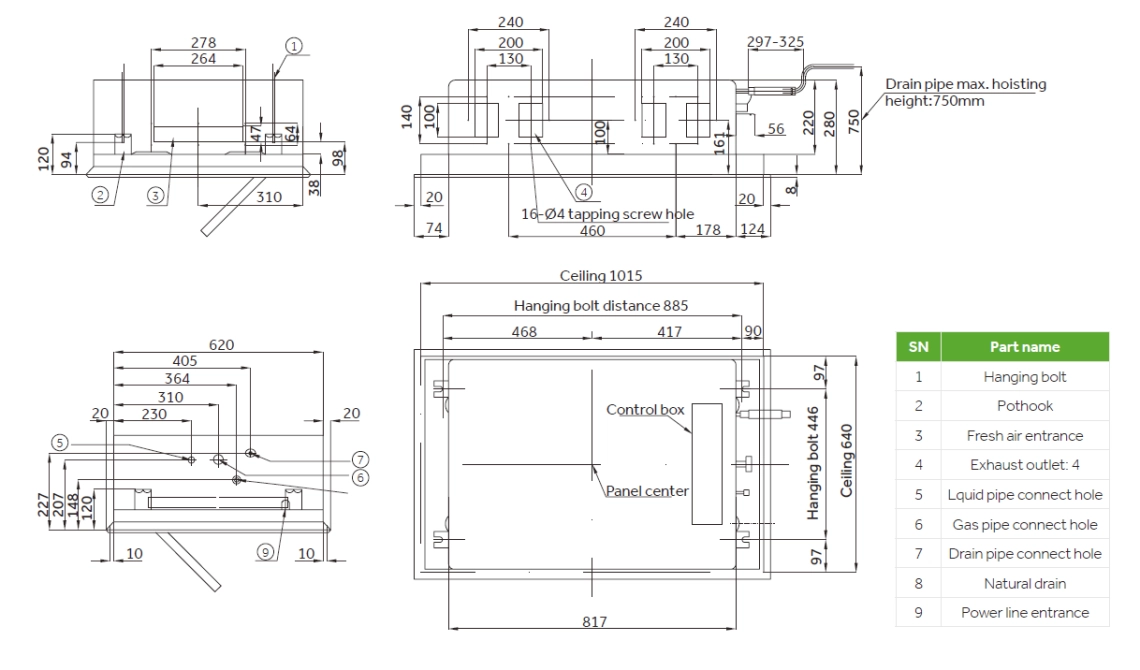

Dimensioni

MIBB-07X2EV1AD MIBB-09X2EV1AD MIBB-12X2EV1AD MIBB-16X2EV1AD MIBB-18X2EV1AD

dimensions
