cassetta a 4 vie (570*570)

Il design piatto e le dimensioni compatte consentono di integrare completamente l'unità nel controsoffitto

Capacità di raffreddamento: 1.50 ... 4.50 kW

Capacità di riscaldamento: 1.70 ... 5.00 kW

Volete acquistare o avete domande?

Funzione aria fresca e salutare

Unica presa d'aria laterale, può essere aperta per introdurre aria fresca esterna e migliorare la qualità dell'aria interna.

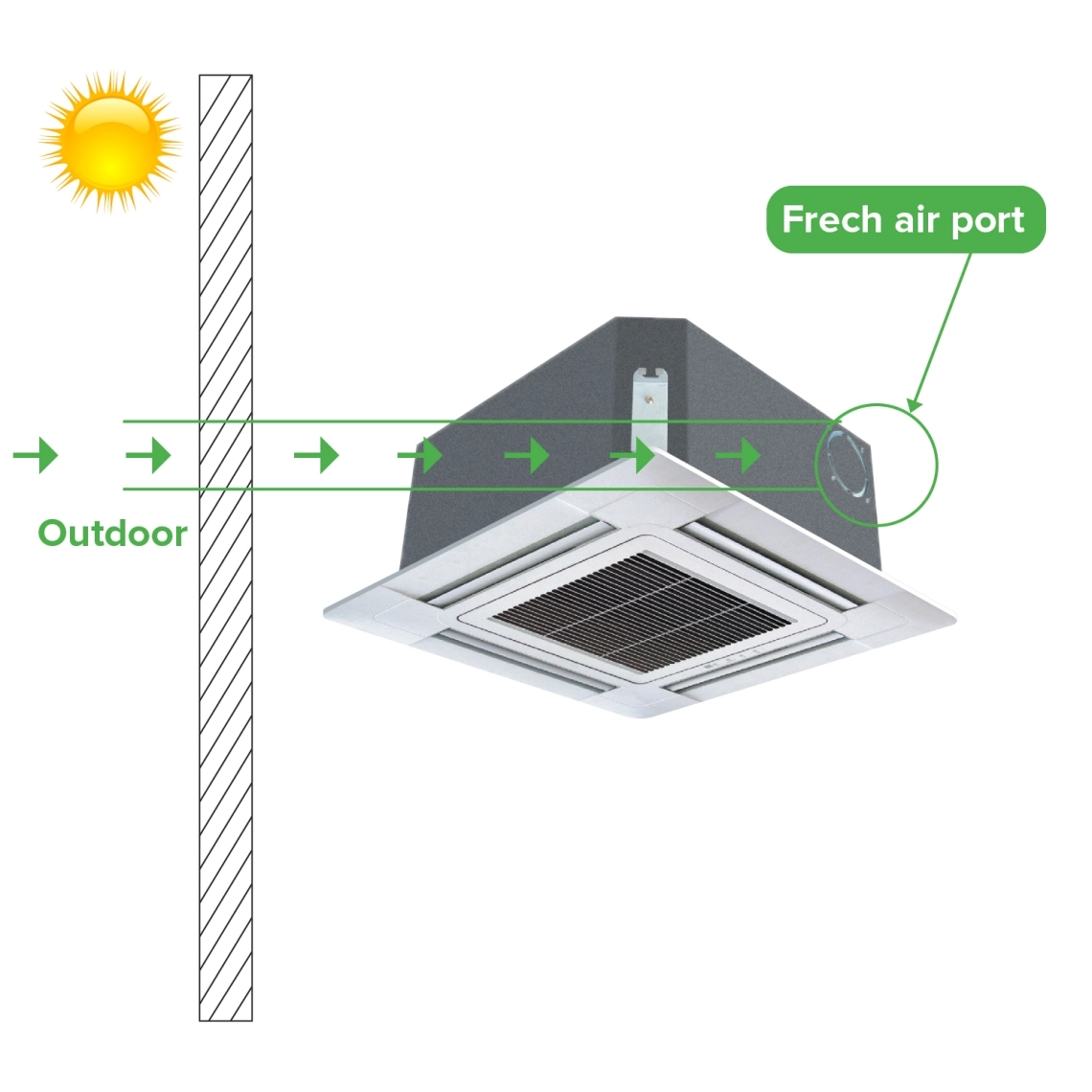

Cassetta MyCond a 4 vie (570*570) alimentazione di aria fresca dallesterno

Caratteristiche principali:

Pannello estetico 700x700
Predisposto per l'aria fresca (ingresso laterale pretagliato)
Pompa di scarico condensa di serie
Funzionamento silenzioso

Il pannello quadrato rende l'intero prodotto più bello

Il design quadrato rende la decorazione della stanza più armoniosa, bella e facile da organizzare sistema di illuminazione
Design sottile dell'unità interna, l'altezza è di soli 260 mm (2HP), anche in un piccolo spazio può essere installato
Alimentazione dell'aria stereo, più confortevole

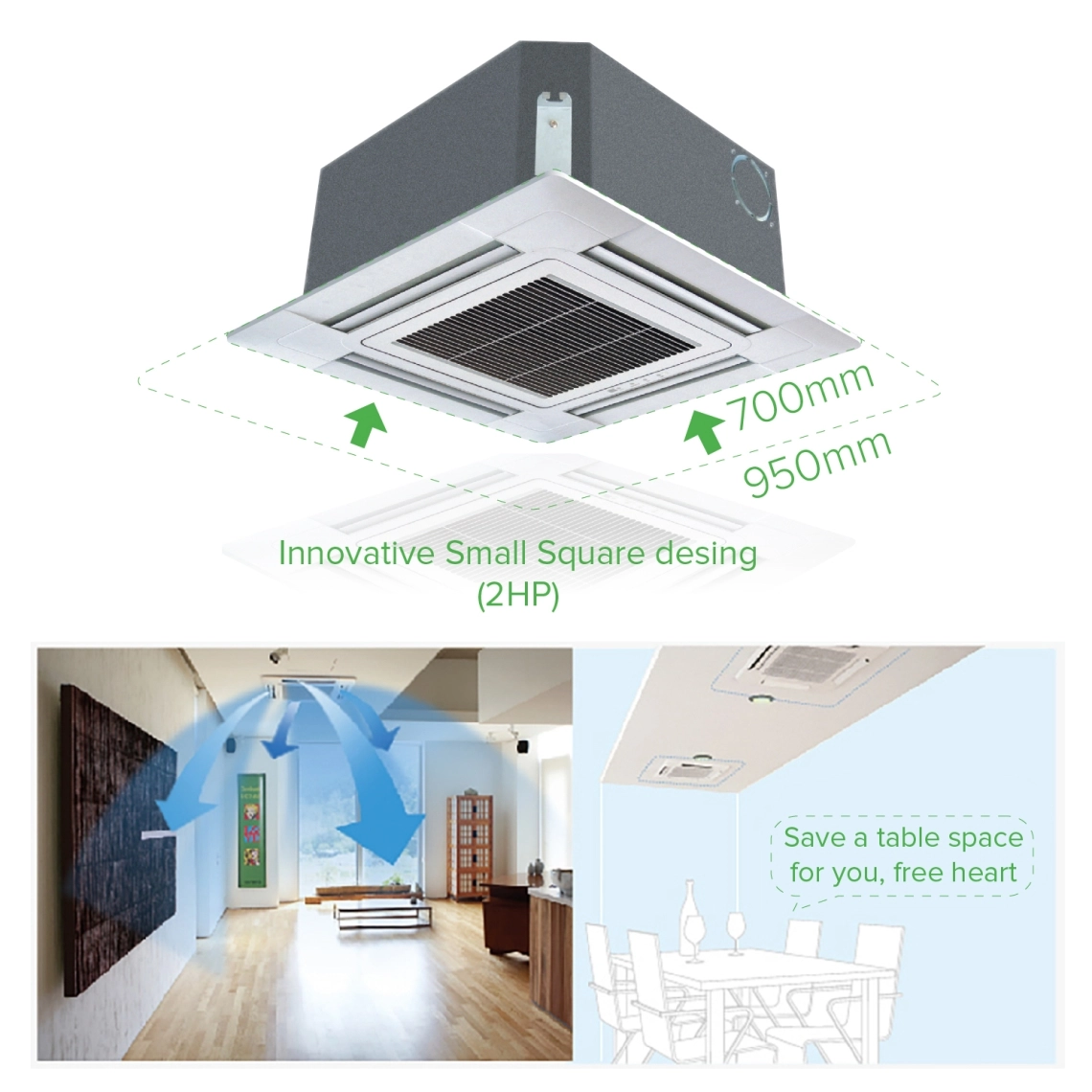

MyCond Cassetta a 4 vie (570*570) dimensioni compatte design innovativo e distribuzione uniforme dellaria

Funzionamento silenzioso, esperienza confortevole

Adotta l'avanzata tecnologia aeronautica del ventilatore a spirale AL a tre dimensioni e il design del condotto d'aria a forma di turbina, riducendo notevolmente la resistenza interna, il grande volume d'aria, il basso rumore e il funzionamento silenzioso.

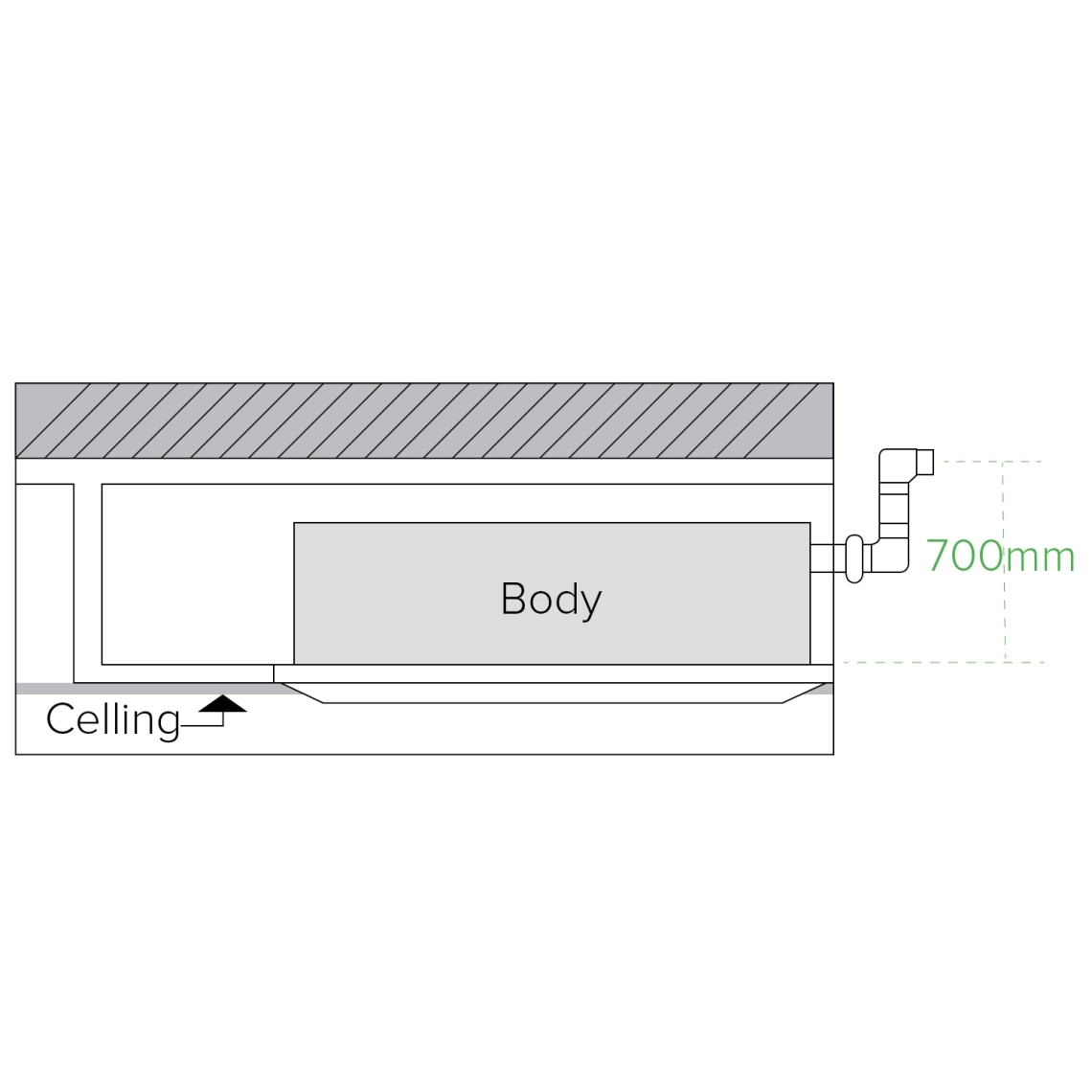

Cassetta MyCond a 4 vie (570*570), profondità di installazione dellalloggiamento 700 mm

Pompa di sollevamento della condensa standard

Pompa di scarico standard, l'ascensore è di 700 mm e l'interruttore a galleggiante incorporato, comodo per collaborare con la situazione reale per lo scarico dell'acqua di condensa dell'aria condizionata.

Uscita dell'aria ad ampio raggio

Le cassette a soffitto offrono un'uscita dell'aria ad ampio flusso che garantisce un'efficace climatizzazione anche per stanze con altezza del soffitto fino a 4 m.

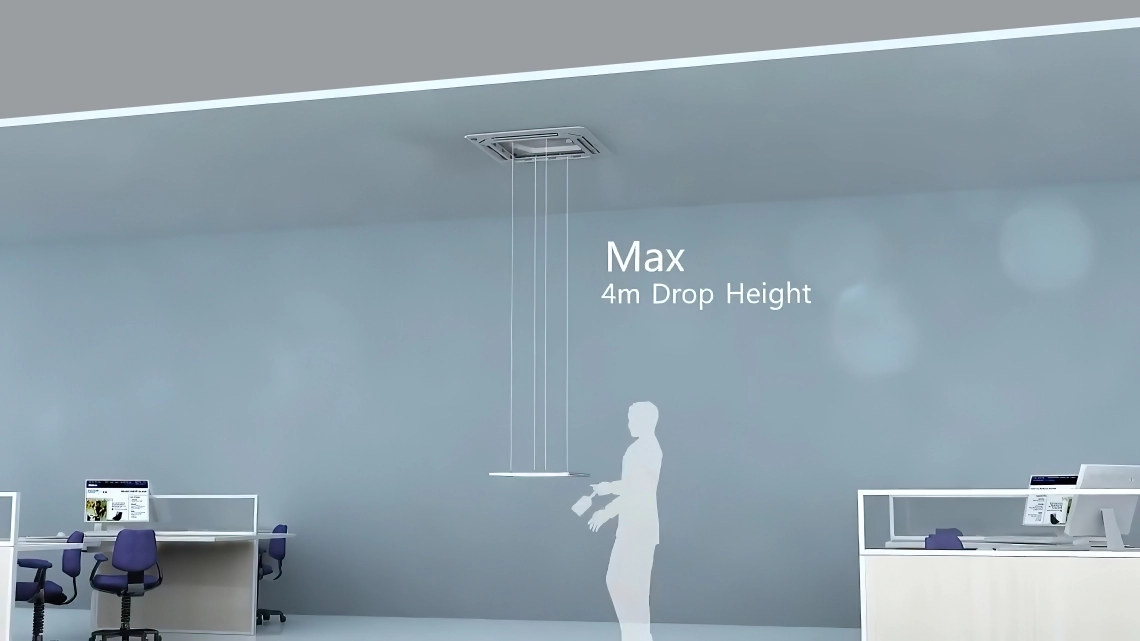

Cassetta MyCond a 4 vie (570*570) altezza massima di alimentazione dellaria 4 metri

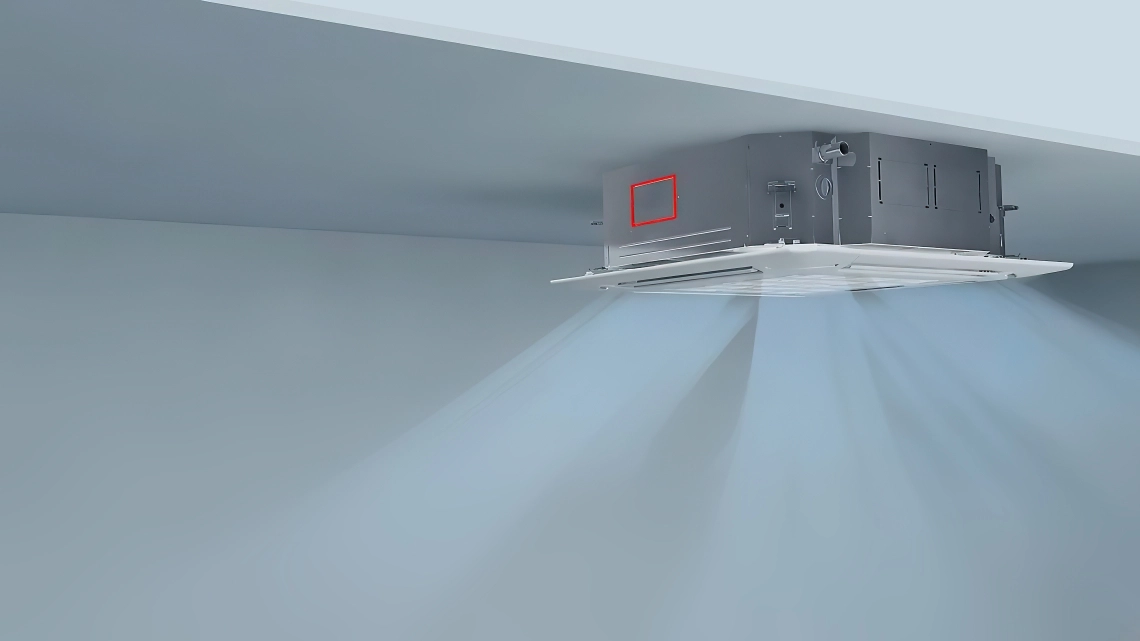

Cassetta MyCond a 4 vie (570*570) distribuzione uniforme dellaria da tutti i lati

Il design delle griglie

Il design delle griglie facilita la distribuzione dell'aria creando uno spazio tra il telaio e il soffitto, consentendo una dispersione del flusso d'aria ampia e diffusa.

Design compatto

I modelli di cassette a soffitto vantano un'altezza ridotta del corpo per un'installazione agevole ed estetica anche in spazi di plenum ristretti.

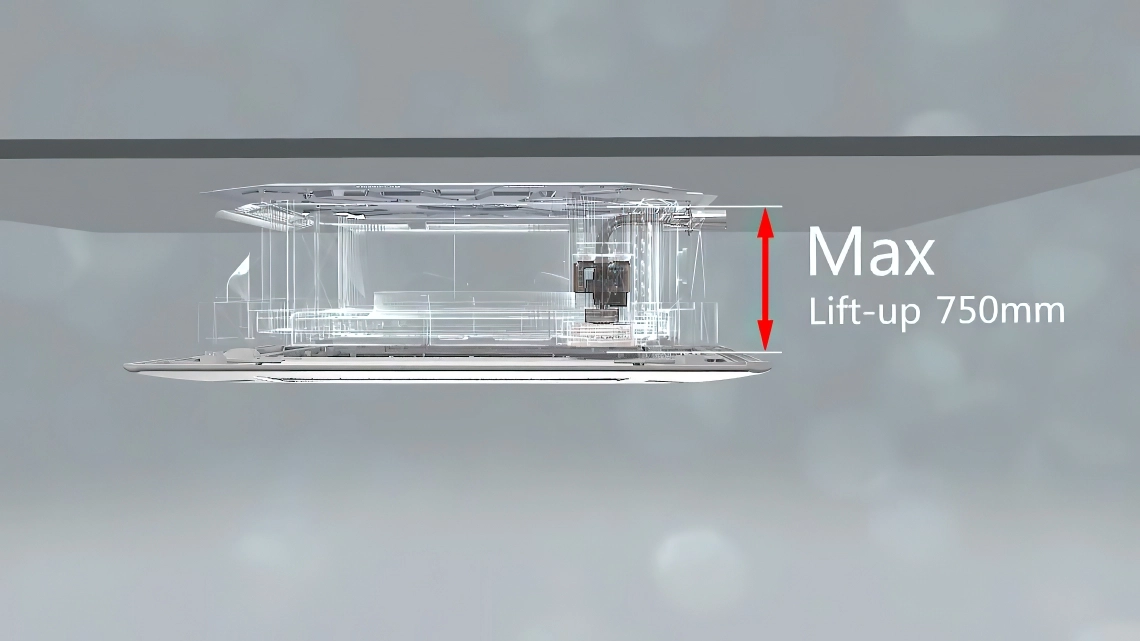

Cassetta MyCond a 4 vie (570*570), altezza alloggiamento 750 mm

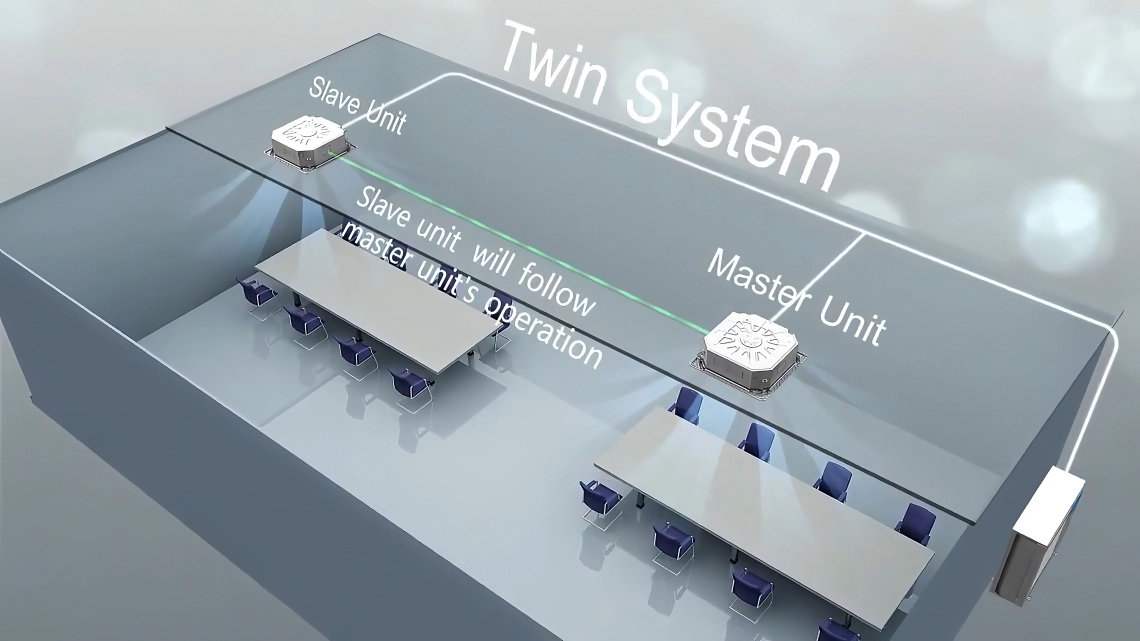

MyCond Cassetta a 4 vie (570*570) sistema doppio unità master e slave funzionamento sincrono

Modalità master/slave

In questa configurazione, un'unità funge da "master" mentre le altre agiscono da "slave" e seguono le impostazioni dell'unità master.

Specifiche tecniche	Unità	MIBC-05X1EV1AA	MIBC-07X1EV1AA	MIBC-09X1EV1AA	MIBC-12X1EV1AA	MIBC-16X1EV1AA
Capacità
Raffreddamento	kW	1,50	2,20	2,80	3,60	4,50
Riscaldamento	kW	1,70	2,50	3,20	4,00	5,00
Parametri elettrici
Alimentazione	Ph/V/Hz	1/220~230/50/60
Ventilazione
Flusso d'aria (H/M/L)	^m3/h	650/540/430	700/590/480
Pressione sonora (H/M/L)	dB(A)	32/30/29	32/30/29	32/30/29	33/30/29	33/30/29
Potenza sonora (H/M/L)	dB(A)	45/43/42	46/44/43	46/44/43	46/44/43	47/44/43
Installazione - Dimensioni
Dimensioni nette (LxPxH)	mm	570x570x260
Unità imballata Dimensioni (LxPxH)	mm	718x680x380
Peso netto/lordo	Kg	16,0/19,0	16,0/19,0	16,0/19,0	19,0/22,0	19,0/22,0
Ø Tubo liquido	mm (pollici)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)
Ø Tubo del gas	mm (pollici)	9,52 (3/8)	9,52 (3/8)	9,52 (3/8)	12,70 (1/2)	12,70 (1/2)
Anello
Modello		MB-700IB	MB-700IB	MB-700IB	MB-700IB	MB-700IB
Pannello Dimensioni nette (LxPxH)	mm	700x700x60	700x700x60	700x700x60	700x700x60	700x700x60
Dimensioni dell'imballo del pannello (LxPxA)	mm	740x740x115	740x740x115	740x740x115	740x740x115	740x740x115
Pannello Peso netto/lordo	Kg	2,8/4,5	2,8/4,5	2,8/4,5	2,8/4,5	2,8/4,5

Dimensioni

MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

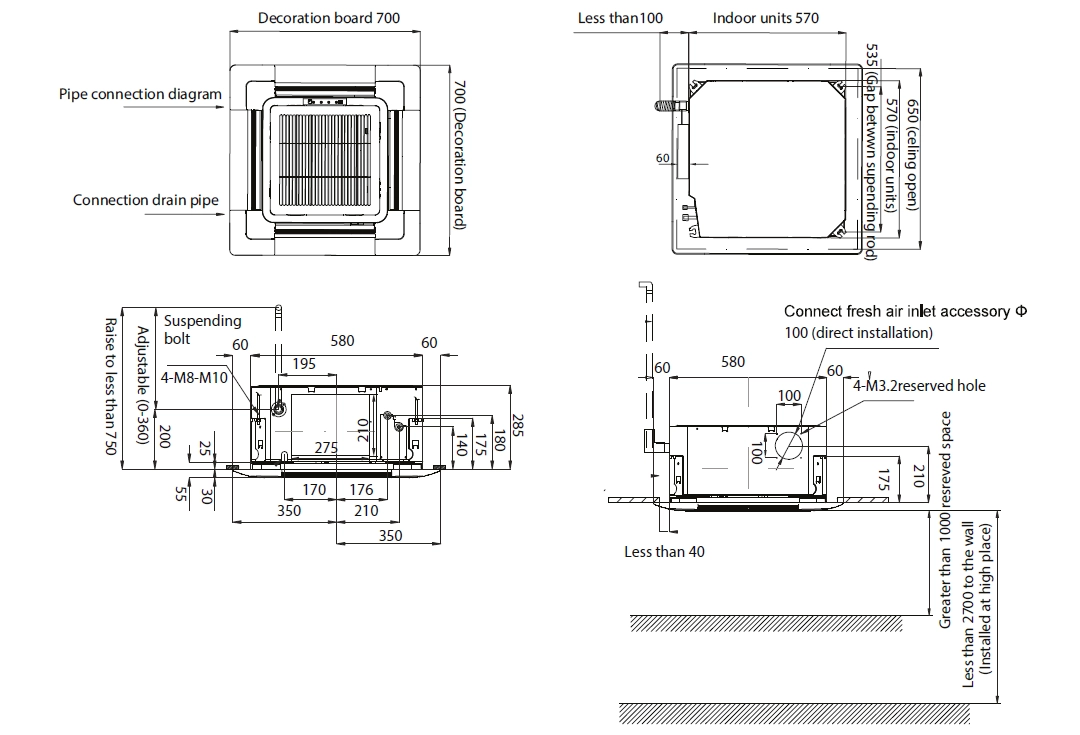

Dimensioni dingombro della cassetta MyCond a 4 vie (570*570)
