Condotto ESP medio

Per garantire la flessibilità necessaria ad adattarsi alle diverse situazioni di installazione

Il modulo emettitore di raggi UV-C incorporato effettua una sterilizzazione dell'aria efficace ed
efficiente sia sulla superficie della batteria dell'unità che sull'aria
che la attraversa. Le prestazioni di questo modulo sono state certificate
dal laboratorio indipendente Texcell.

Caratteristiche principali:

Il modulo emettitore di raggi UV-C incorporato effettua un'efficace ed efficiente sterilizzazione dell'aria sia sulla superficie della batteria dell'unità che sull'aria che passa.
Le prestazioni di questo modulo sono state certificate dal laboratorio indipendente Texcell.

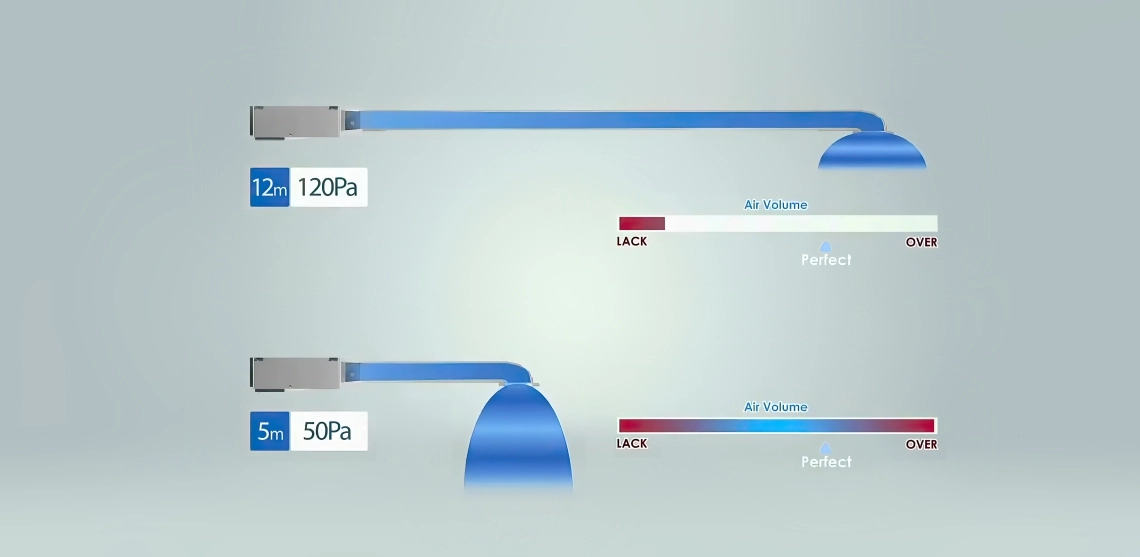

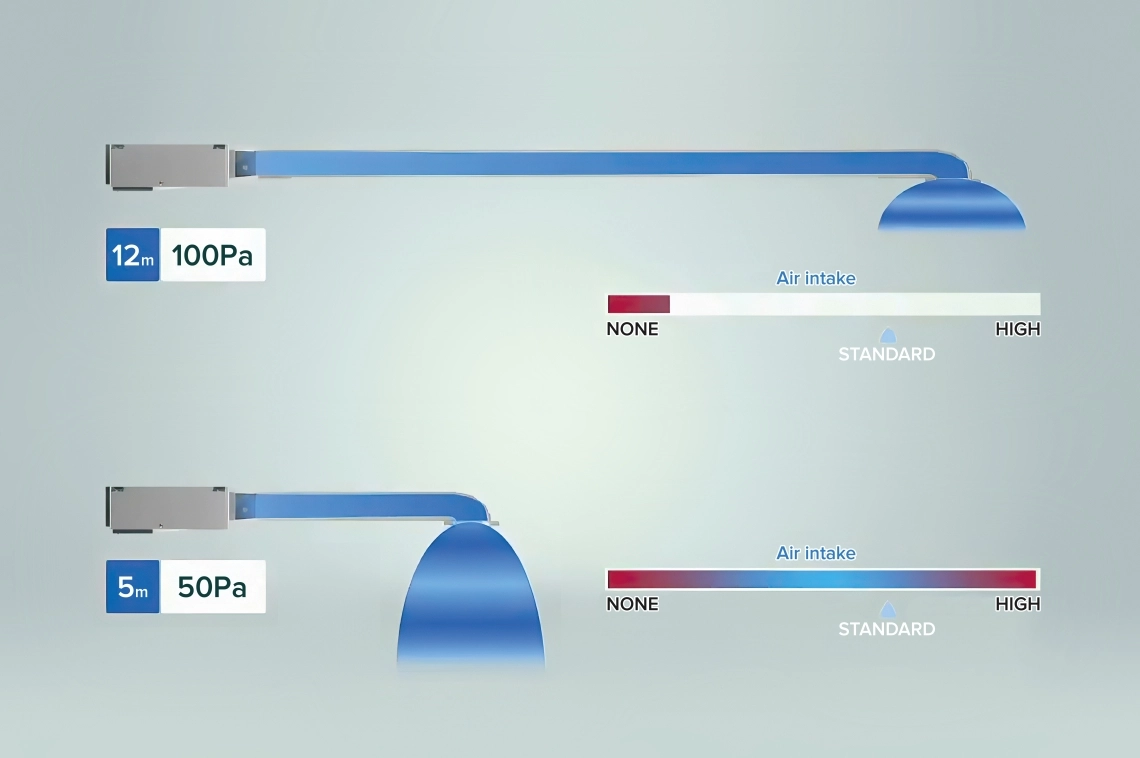

Pressione statica opzionale, per soddisfare le diverse esigenze

In base alle esigenze dell'utente, la pressione statica può essere regolata tramite un regolatore a filo, invece di cambiare i terminali rossi e bianchi come avviene tradizionalmente. La pressione statica massima dell'intera serie può raggiungere i 100Pa.

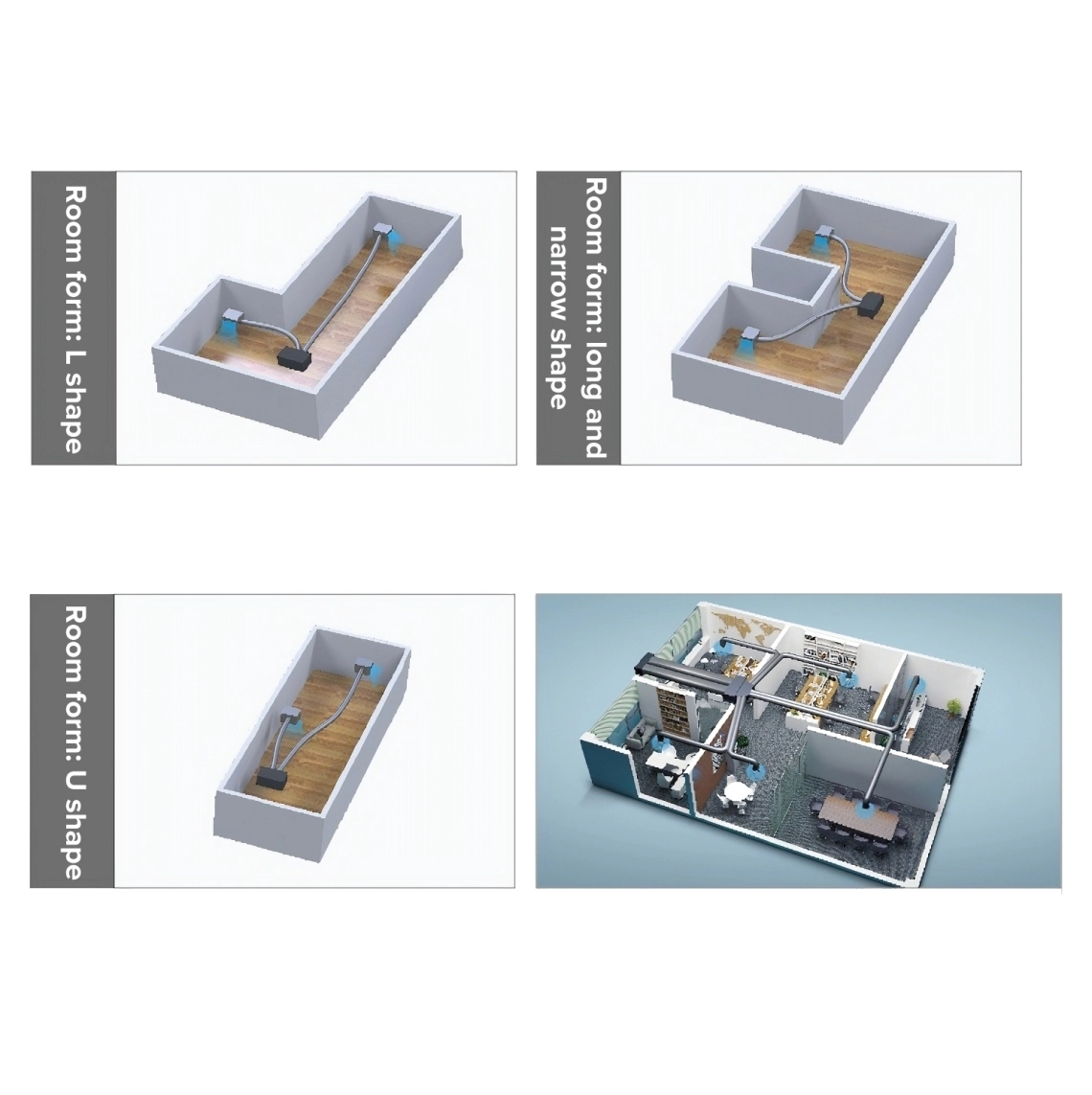

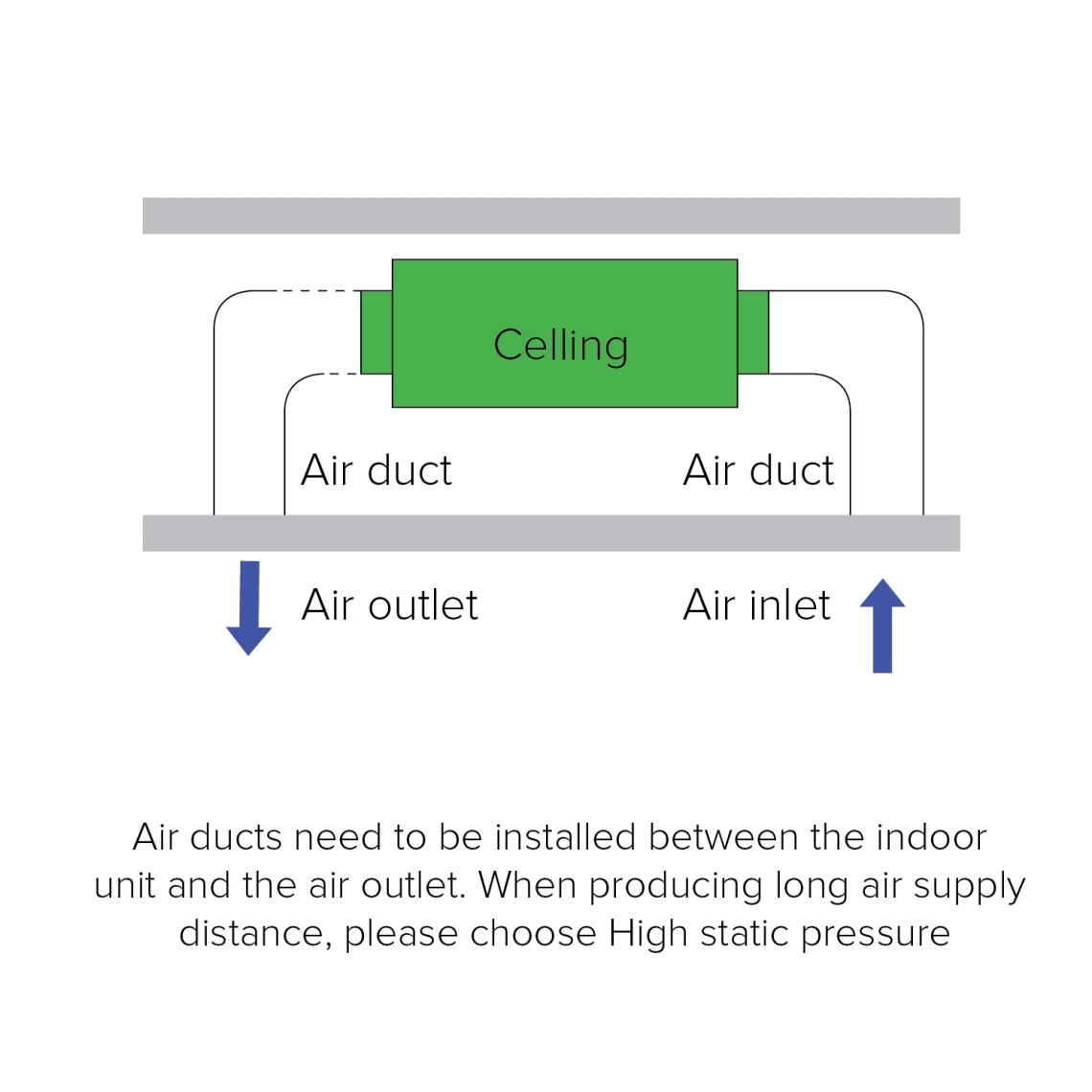

Connessione del condotto dell'aria più spazio da condividere

L'unità può collegare più stanze attraverso il condotto dell'aria e può essere disposta in modo flessibile in base alle diverse tipologie di casa, con un solo condizionatore d'aria e la condivisione di più stanze.

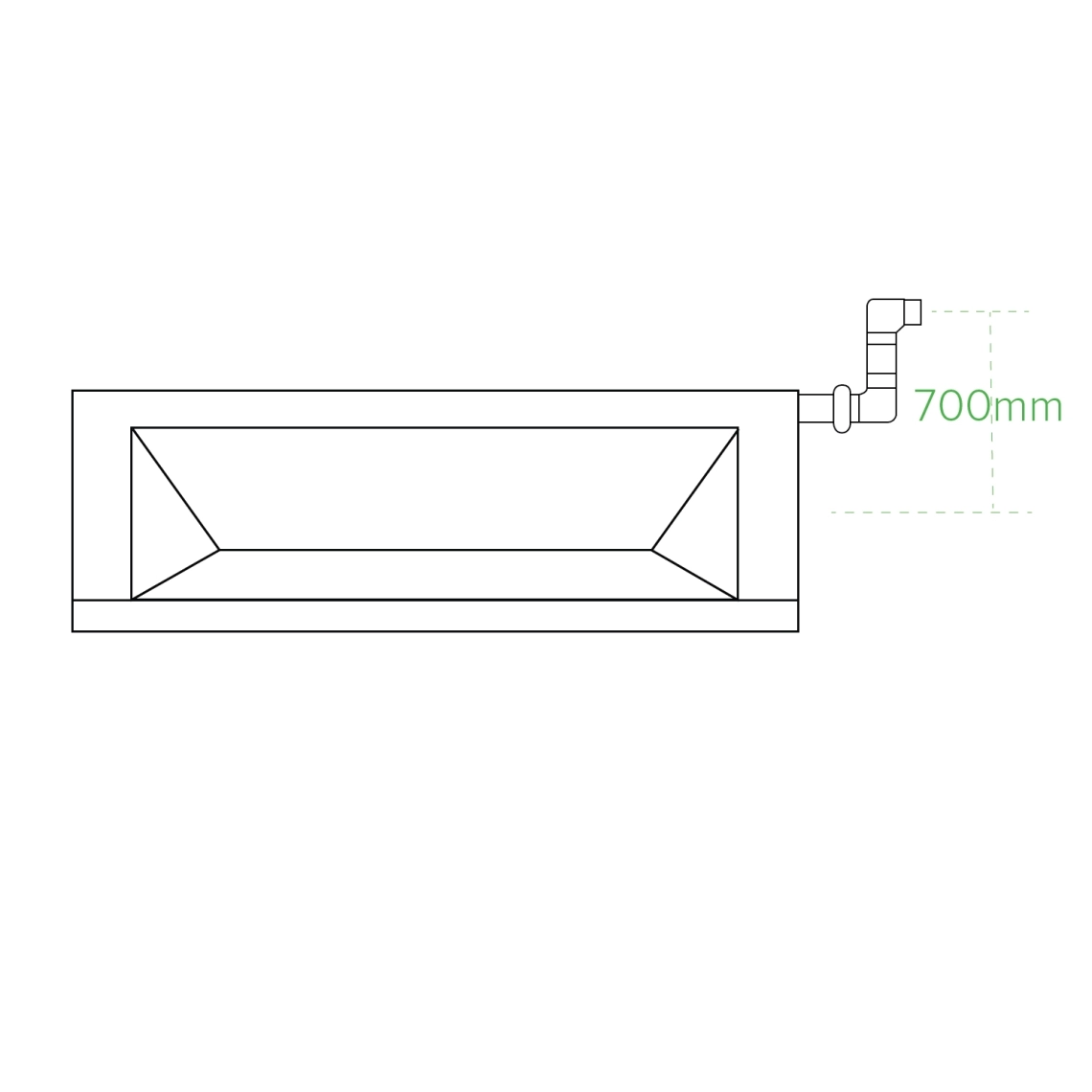

Pompa di scarico ad alto sollevamento

Pompa di sollevamento dell'acqua di condensa standard, con prevalenza standard di 700 mm e interruttore a galleggiante incorporato, comoda per collaborare con la situazione reale del sito, per lo scarico dell'acqua di condensa dell'aria condizionata.

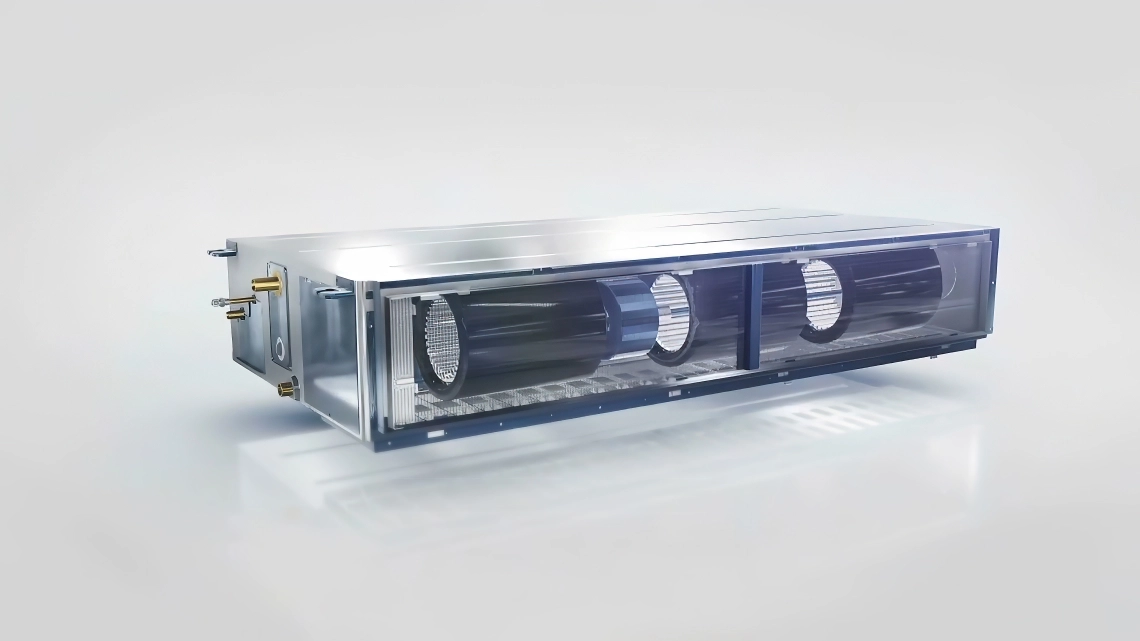

Motore del ventilatore CA installato

Nelle unità interne consente la regolazione della compressione monouso tramite il controller cablato dall'utente.

Pompa di condensa incorporata

I dispositivi sono dotati di una pompa di condensa incorporata con un'elevata capacità di sollevamento, fino a 450 mm.

Più flessibile

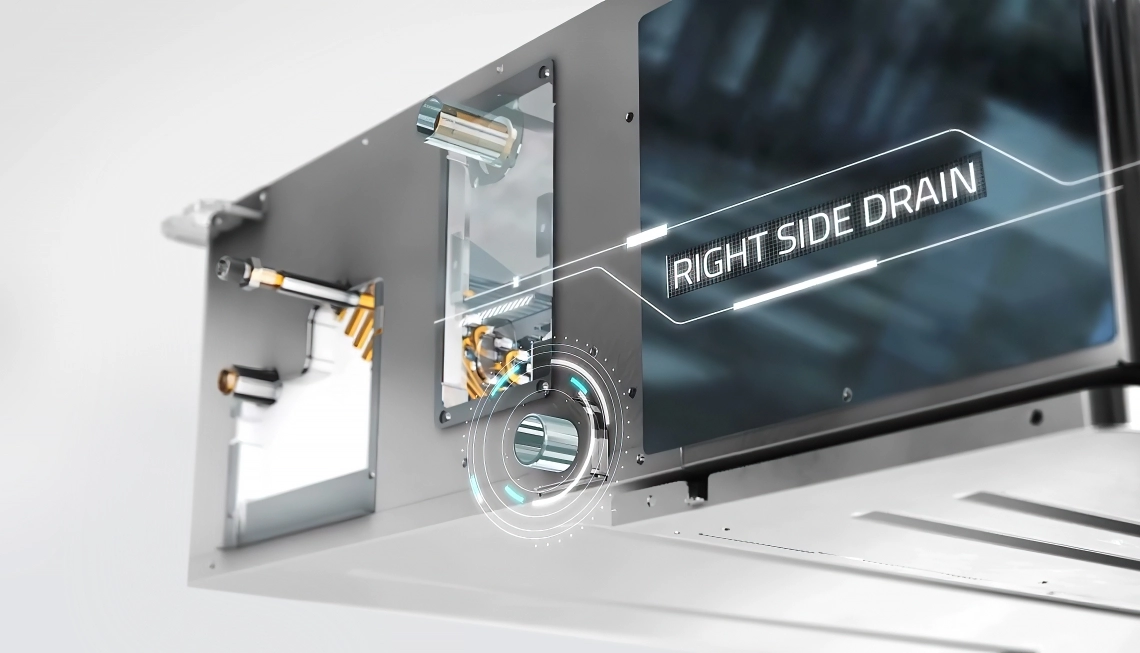

Tre vie di scarico.

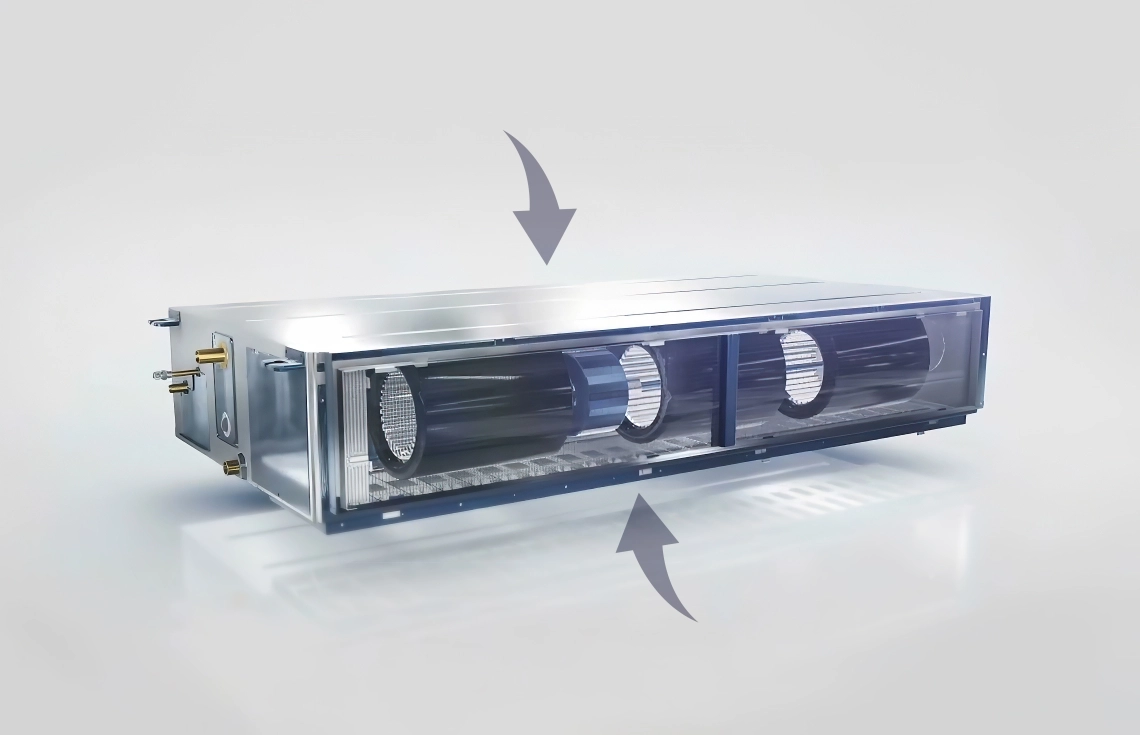

Configurazione dell'ingresso dell'aria

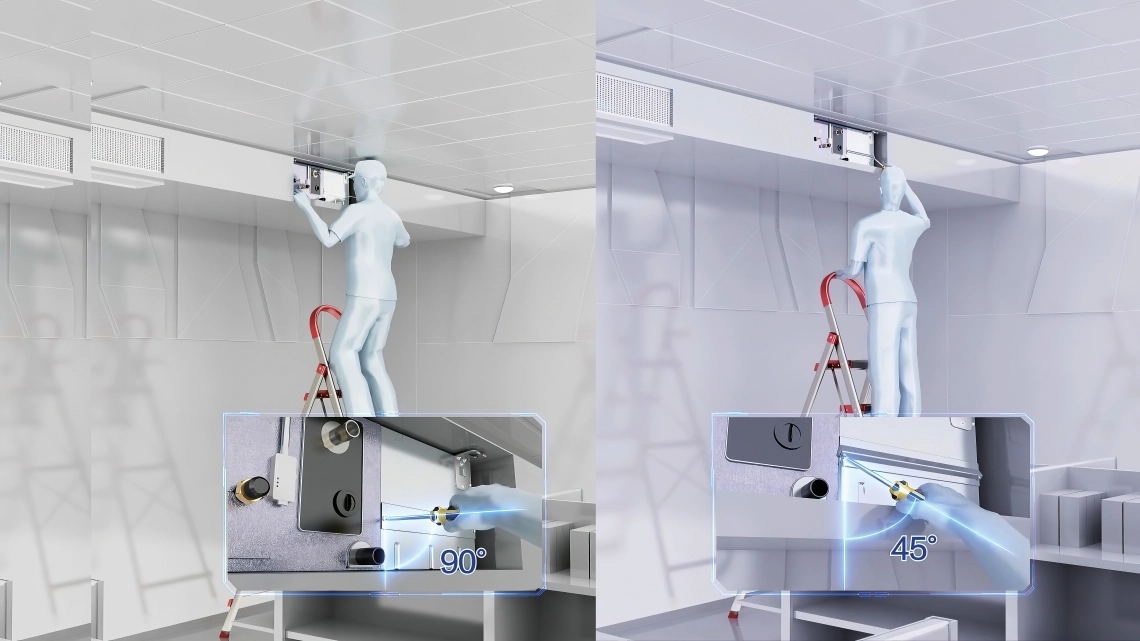

Il modulo con i componenti elettrici si trova direttamente sotto la griglia, il che consente di effettuare facilmente le operazioni di manutenzione.

Specifiche tecniche

Unità

MIDJ-
05X1EV2AA

MIDJ-
07X1EV2AA

MIDJ-
09X1EV2AA

MIDJ-
12X1EV2AA

MIDJ-
16X1EV2AA

MIDJ-
18X1EV2AA

MIDJ-
24X1EV2AA

MIDJ-
28X1EV2AA

MIDJ-
30X1EV1AA

MIDJ-
38X1EV1AA

MIDJ-
48X1EV1AA

MIDJ-
54X1EV1AA

Capacità

Raffreddamento

1,50

2,20

2,80

3,60

4,50

5,60

7,10

8,00

9,00

11,20

14,00

16,00

Riscaldamento

1,70

2,50

3,20

4,00

5,00

6,30

8,00

9,00

10,00

13,00

16,30

18,00

Parametri elettrici

Alimentazione

Ph/V/Hz

1/220~230/50/60

Ventilazione

Flusso d'aria (H/M/L)

^m3/h

515/
440/390

545/
470/390

570/
495/420

700/
625/550

915/
765/640

1275/
1050/875

1450/
1200/1000

2000/
1700/1400

2150/
1700/1400

2350/
1950/1600

Pressione sonora
(H/M/L)

dB(A)

29/27/25

30/28/25

31/29/27

32/30/28

33/31/29

34/31/29

35/33/30

36/33/30

38/35/32

40/36/32

42/38/34

Potenza sonora
(H/M/L)

dB(A)

41/39/37

42/40/37

43/41/39

44/42/40

45/43/41

46/43/41

47/45/42

48/45/42

50/47/44

52/48/44

54/50/46

Installazione - Dimensioni

Dimensioni nette
(LxPxH)

700x700x248

1100x700x248

1500x700x248

Unità imballata
Dimensioni
(LxPxH)

932x835x280

1332x835x280

1698x857x305

Peso netto/lordo

27,0/
32,0

28,5/
33,5

36,8/
43,4

39,4/
45,4

48,3/
56,5

51,3/
59,5

Ø Tubo liquido

mm
(pollici)

6,35
(1/4)

9,52
(3/8)

Ø Tubo del gas

mm
(pollici)

9,52
(3/8)

12,70 (1/2)

15,88
(5/8)

Pressione statica
(Standard/Max.)

20/200

20/180

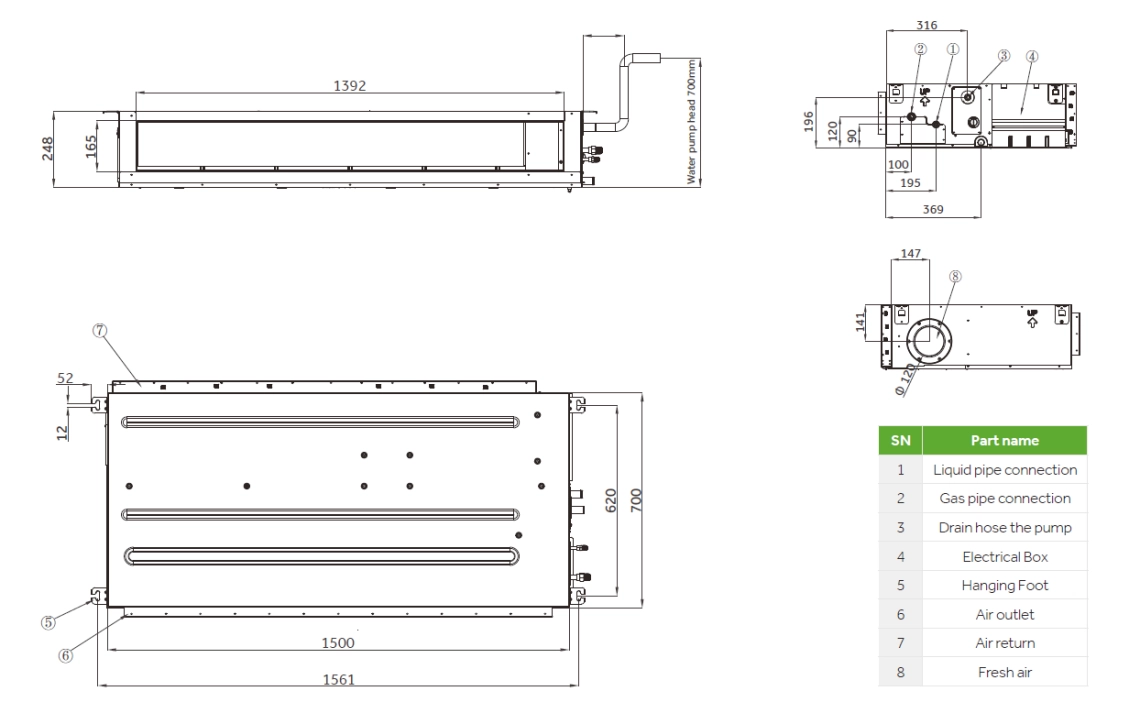

Dimensioni

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDJ-38X1EV1AA MIDJ-48X1EV1AA MIDJ-54X1EV1AA

dimensions_1

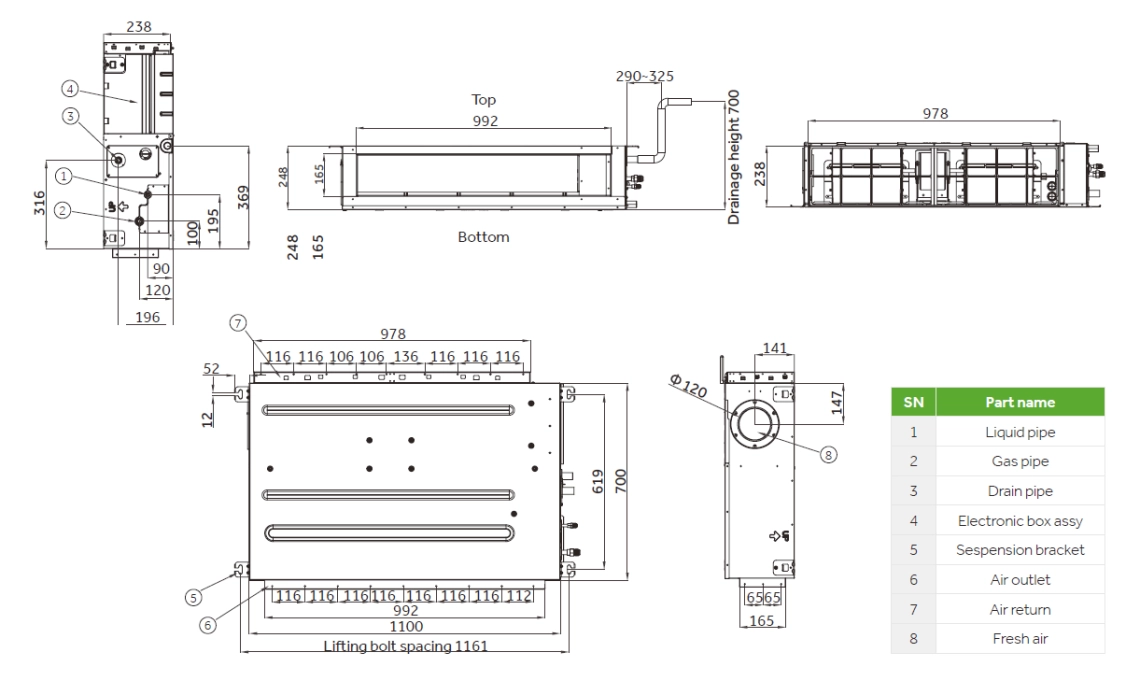

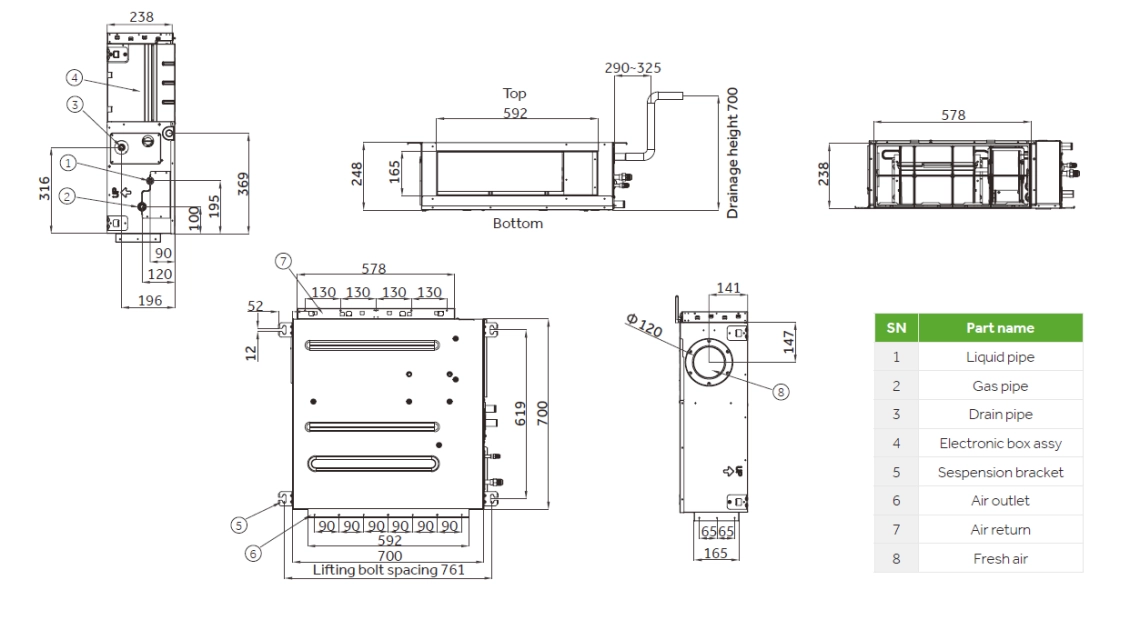

Dimensioni

MIDJ-05X1EV2AA MIDJ-07X1EV2AA MIDJ-09X1EV2AA MIDJ-12X1EV2AA MIDJ-16X1EV2AA

dimensions_2
