Condotto sottile a basso ESP

I condotti sottili sono progettati per adattarsi a spazi ristretti, rendendoli adatti a installazioni in aree in cui le canalizzazioni convenzionali non sono realizzabili

Caratteristiche principali:

Ideale per camere da letto, camere d'albergo e ambienti tranquilli
Estremamente sottile: altezza di soli 185 mm
Predisposto per l'aria fresca (ingresso laterale pretagliato)
Pompa di scarico condensa di serie
Presa d'aria convertibile: inferiore o posteriore spostando il pannello di serie
Funzionamento silenzioso
Progettato per l'installazione libera senza condotti o con condotti corti. ESP regolabile 0/15/30 Pa utilizzando i regolatori cablati: MWI-R101ABT, MWIR201ABK (solo versione con ventilatore DC)
Possibilità di controllo tramite telecomando IR utilizzando un pannello decorativo con ricevitore IR o un ricevitore IR separato MIR-B101DB
Lampada UVC opzionale per sterilizzare l'aria che passa attraverso l'unità
Pannello decorativo estetico opzionale: ingresso e uscita (con griglie)
Motore del ventilatore DC inverter opzionale

Regolato esp super sottile per risparmiare spazio di installazione agile e conveniente

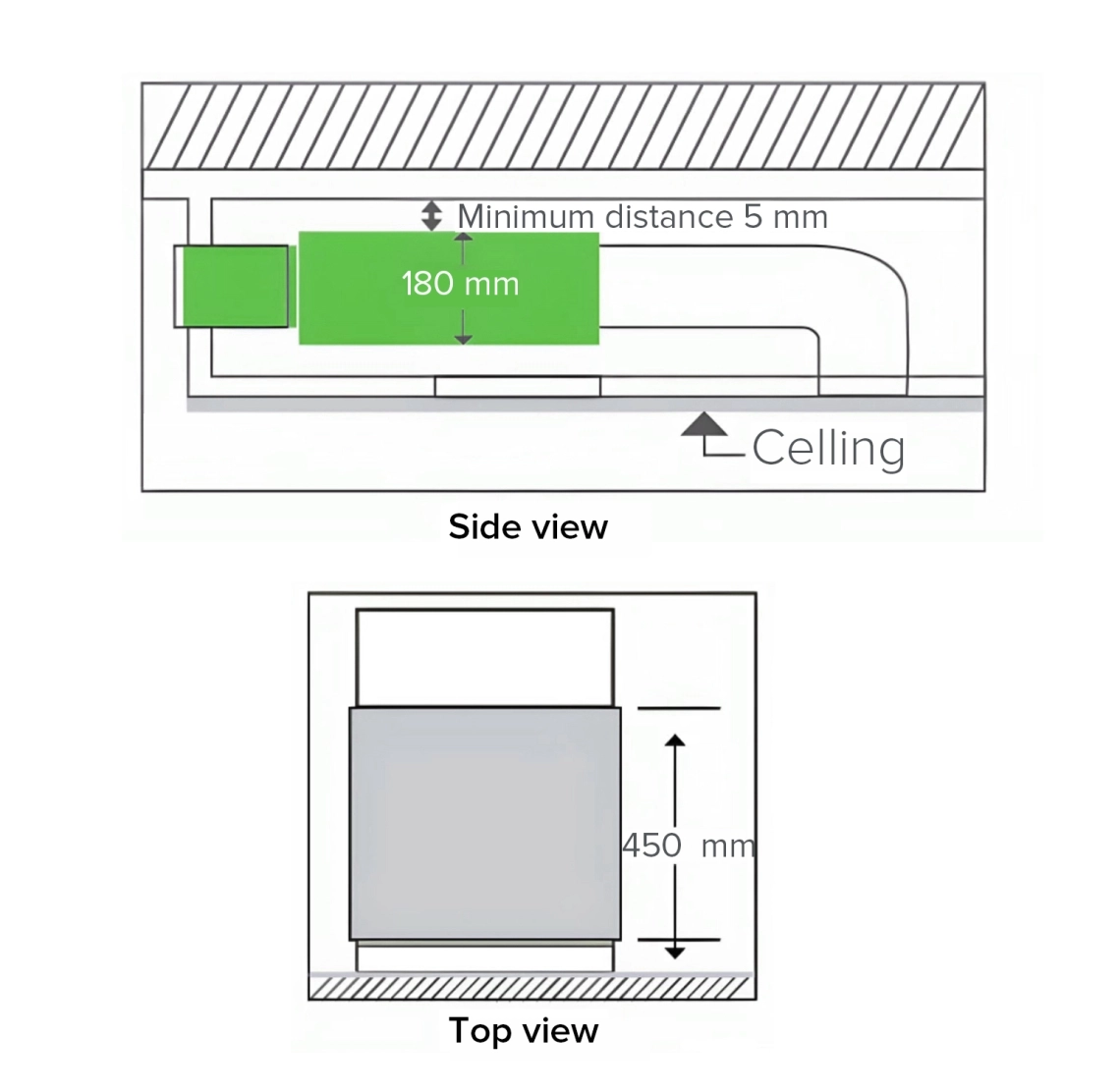

Spessore della fusoliera di soli 180 mm, facile da installare in soffitti residenziali di altezza ridotta, profondità della fusoliera di soli 450 mm, risparmio di spazio sul soffitto e piena collaborazione con l'arredamento interno.

Funzionamento silenzioso

Modello ad alta efficienza * Motore DC brushless ad alta efficienza, regolazione continua della velocità, in grado di garantire un'alimentazione dell'aria a sette, riducendo notevolmente il rumore di funzionamento
Grazie alla progettazione ragionevole dei componenti termici dell'unità interna e del condotto d'aria interno, è possibile realizzare un funzionamento silenzioso grazie alla velocità del vento di quattro blocchi. Nota: è disponibile anche il modello standard di motore CA

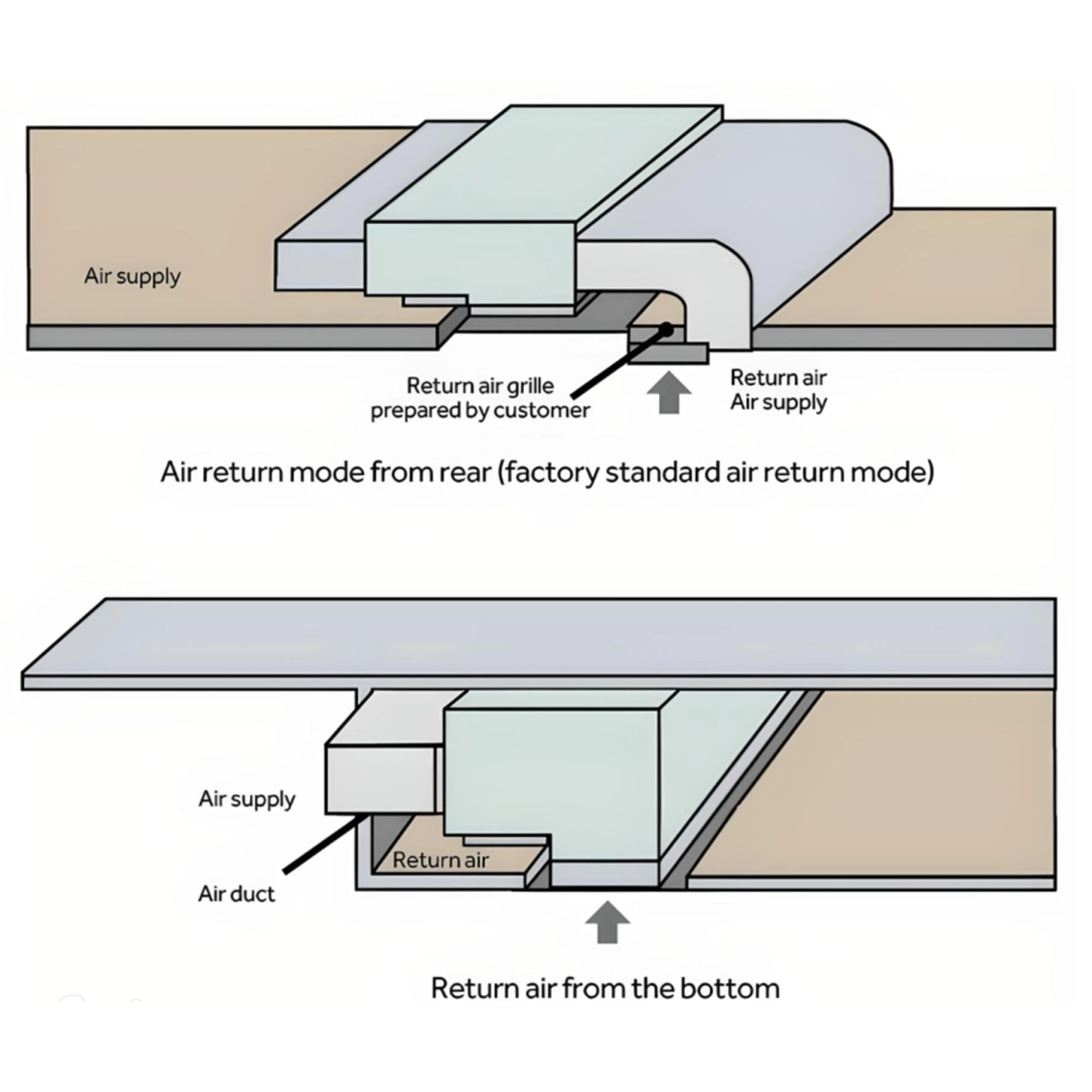

Selezione della modalità di ritorno dell'aria in base alle condizioni locali - installazione più semplice

Fornisce due modalità di ritorno dell'aria dal basso e dalla parte posteriore, rendendo l'installazione interna più flessibile e conveniente; gli utenti possono scegliere lo schema di installazione migliore in base alle caratteristiche dell'arredamento interno. Nota: se lo spazio di installazione è sufficiente, si consiglia di utilizzare la modalità di ritorno laterale, che consente di ridurre efficacemente il rumore di funzionamento.

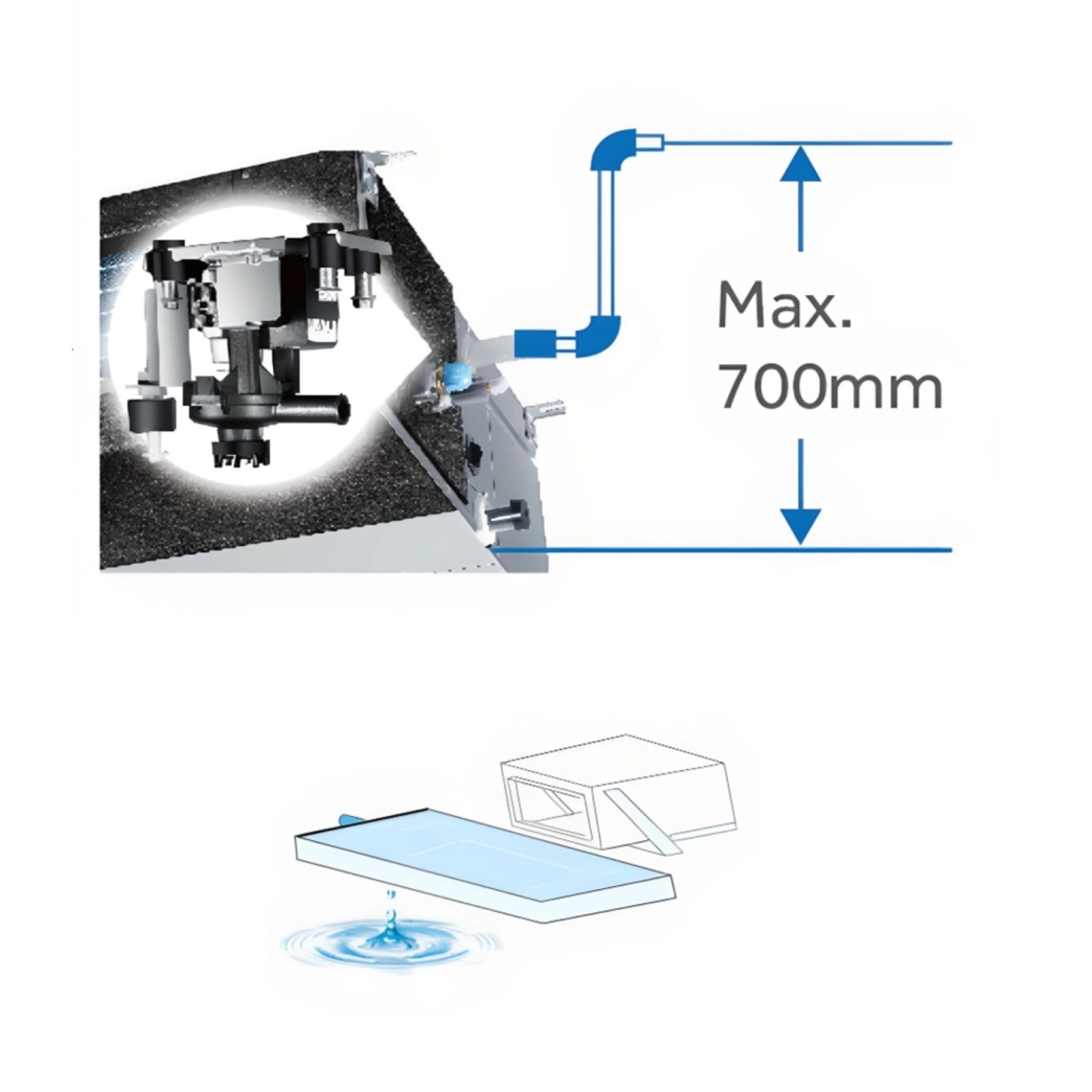

Pompa di scarico ad alto sollevamento

Pompa di sollevamento dell'acqua di condensa standard, con prevalenza standard di 700 mm, modelli speciali personalizzati con portata fino a 1200 mm e interruttore a galleggiante incorporato, per adattarsi alla situazione reale del sito, per il condizionamento dello scarico dell'acqua di condensa.

alimentazione dell'aria tridimensionale 3D

supply

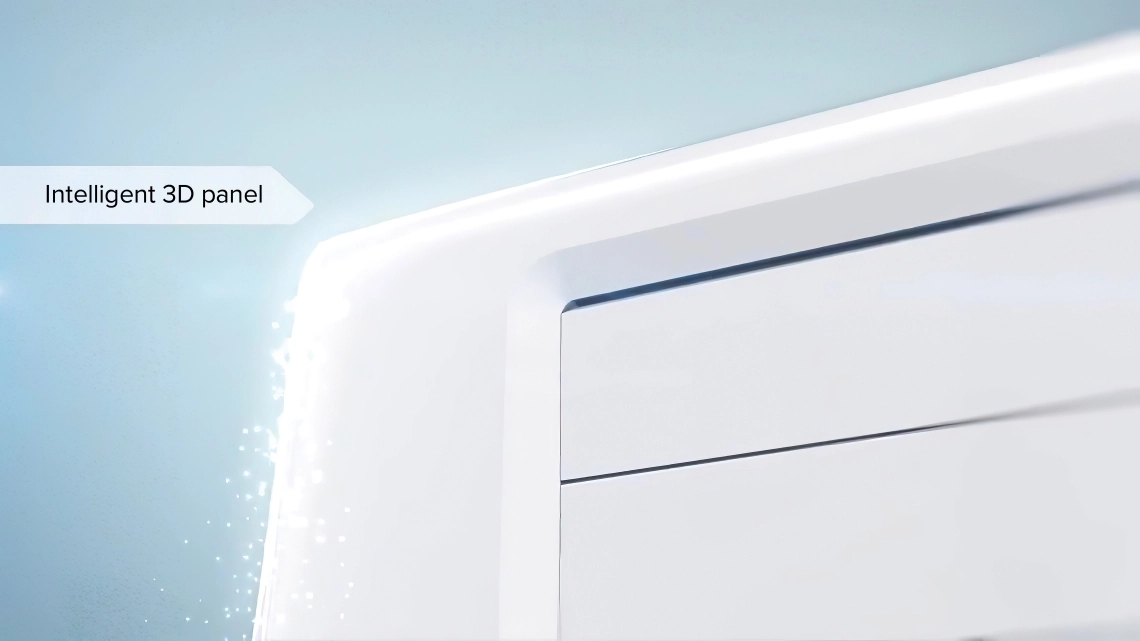

Pannelli decorativi opzionali per l'ingresso/uscita dell'aria

I pannelli decorativi consentono di inserire armoniosamente le griglie di ingresso e di uscita negli interni.

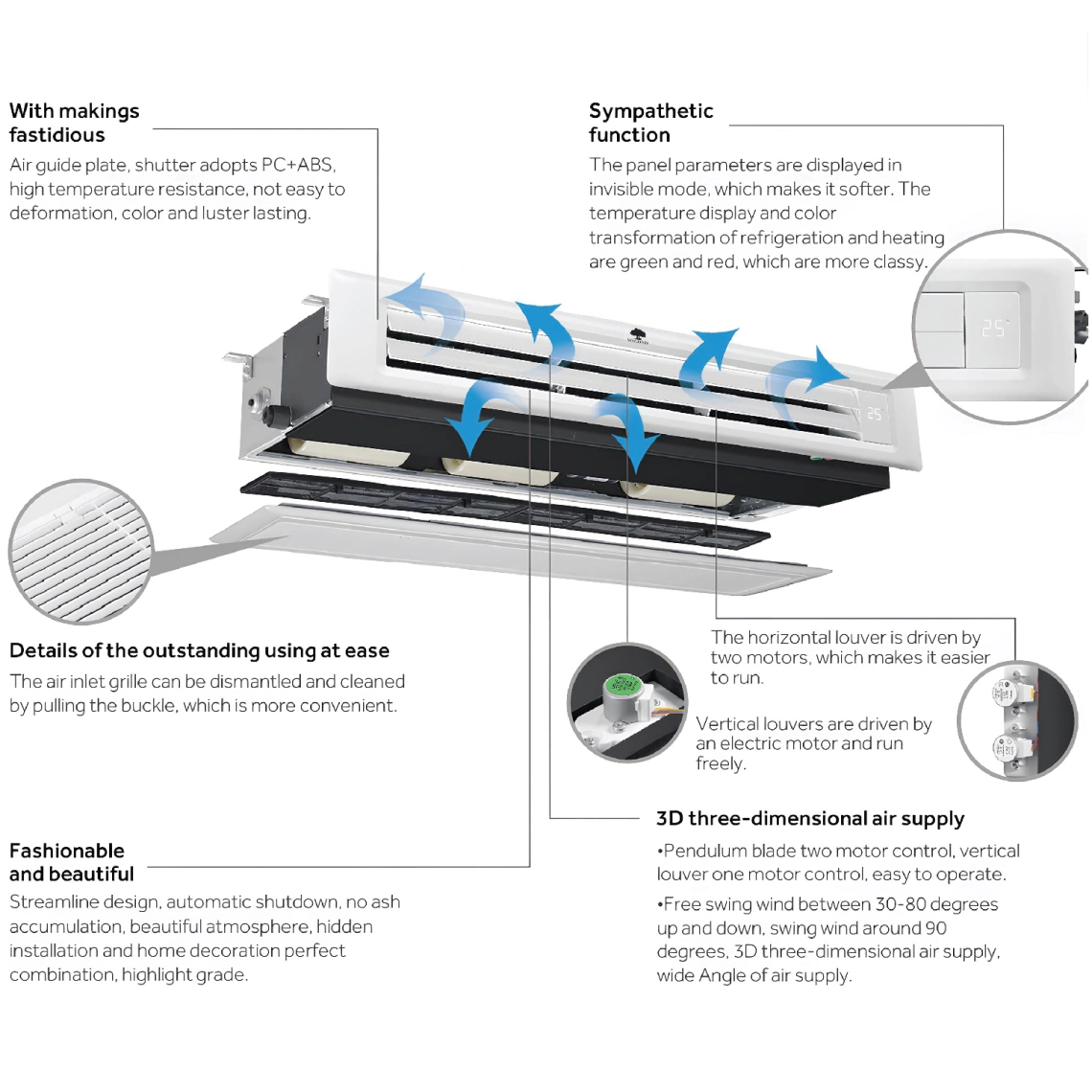

flusso d'aria 3D

La presenza di comandi separati per le griglie verticali e orizzontali consente di creare un comodo flusso d'aria tridimensionale nella direzione desiderata.

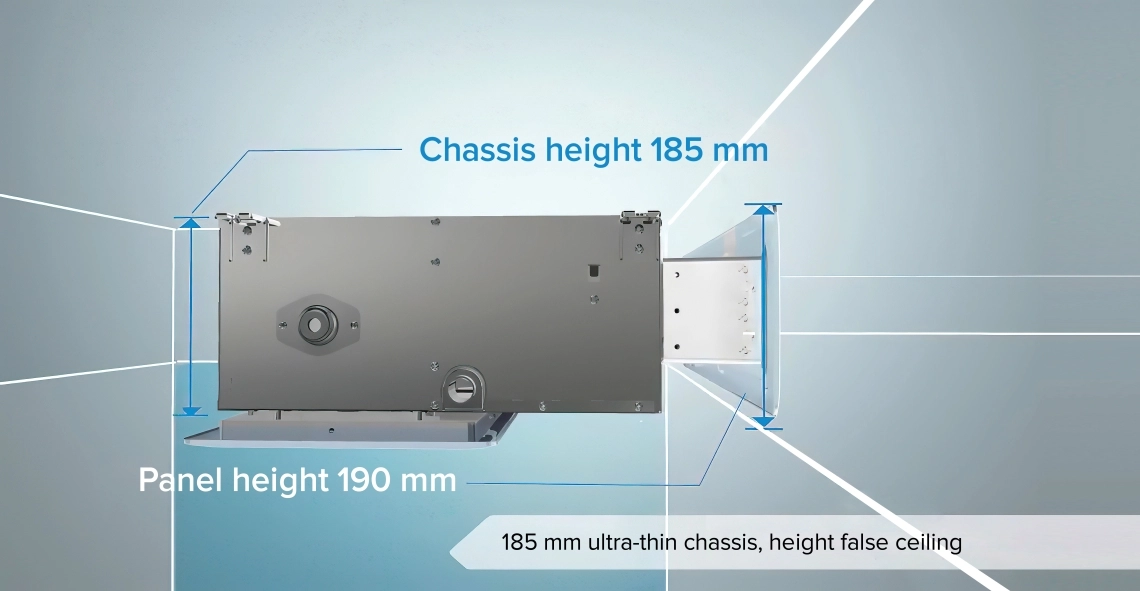

Design super sottile

L'altezza dell'unità di canalizzazione sottile ESP è di soli 185 mm, un valore leader nel settore, che consente di ridurre al minimo il dislivello del soffitto.

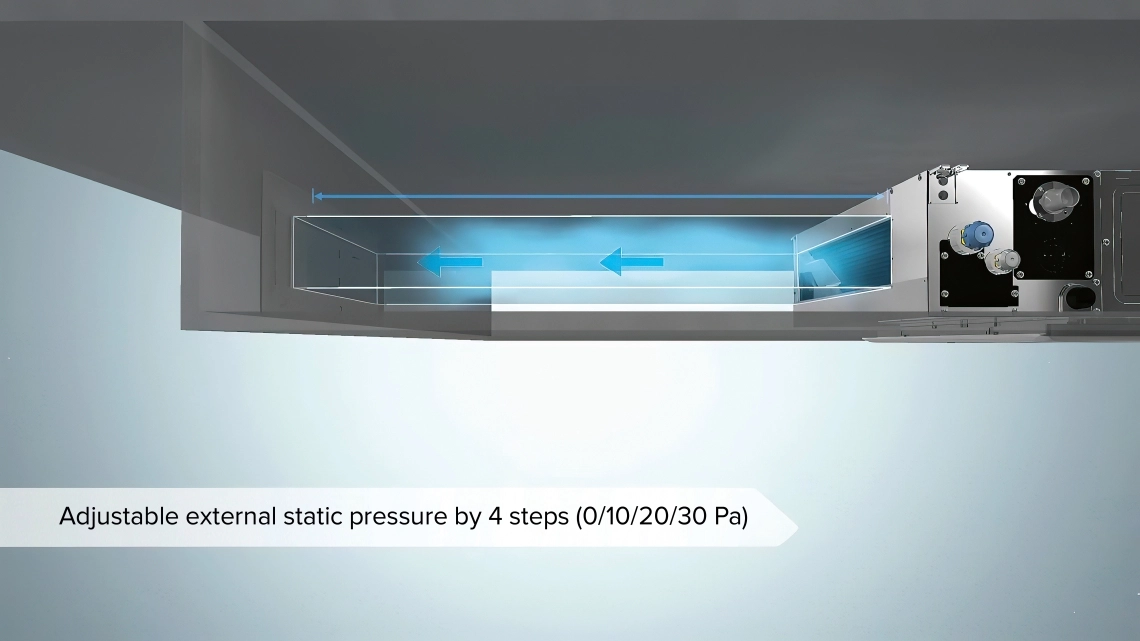

Regolazione esp tramite controller cablato

L'ESP può essere regolato utilizzando i regolatori cablati MWIR201ABK o MWI-R101ABT. L'installatore non deve salire sulle scale per effettuare le regolazioni. Sono disponibili 3 livelli di ESP (solo per la versione DCfan): 0/15/30 Pa.

Specifiche	Unità	MIDS-05X1EV1AA	MIDS-07X1EV1AA	MIDS-09X1EV1AA	MIDS-12X1EV1AA	MIDS-16X1EV1AA	MIDS-18X1EV1AA	MIDS-24X1EV1AA
Capacità
Raffreddamento	kW	1,50	2,20	2,80	3,60	4,50	5,60	7,10
Riscaldamento	kW	1,70	2,50	3,20	4,00	5,00	6,30	8,00
Parametri elettrici
Alimentazione	Ph/V/Hz	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60	1/220-230/50/60
Ventilazione
Flusso d'aria (H/M/L)	^m3/h	430/370/310	480/420/360	480/420/360	550/430/370	600/540/460	800/690/580	930/850/750
Pressione sonora (H/M/L)	dB(A)	26/22/19	27/23/20	27/23/20	30/27/24	32/29/26	33/30/27	36/33/30
Potenza sonora (H/M/L)	dB(A)	40/36/33	41/37/34	41/37/34	44/41/38	46/43/40	47/44/41	50/47/43
Installazione - Dimensioni
Dimensioni dell'unità LxPxH	mm	850x420x185	850x420x185	850x420x185	850x420x185	850x420x185	1170x420x185	1170x420x185
Unità imballata dimensioni LxPxH	mm	1045x540x270	1045x540x270	1045x540x270	1045x540x270	1045x540x270	1365x540x270	1365x540x270
Peso netto / Peso lordo	Kg	16,5/21,5	17,5/22,5	17,5/22,5	17,5/22,5	18,5/23,5	22,2/28,2	24,0/30,0
Ø Tubo refrigerante lato liquido	mm (pollici)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	6,35 (1/4)	9,52 (3/8)
Ø Tubo refrigerante lato gas	mm (pollici)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	12,70 (1/2)	15,88 (5/8)
Pressione statica (Standard / Max)	Pa	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30	0/15/30
Pannello
Modello		M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-890IA/D	M1B-1210IA/D	M1B-1210IA/D
Dimensioni LxPxH (pannello di uscita )	mm	890x190x100	890x190x100	890x190x100	890x190x100	890x190x100	1210x190x100	1210x190x100
Dimensioni LxPxH (pannello di aspirazione con filtro)	mm	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	890x290,5x32,4	1210x290,5x32,4	1210x290,5x32,4
Imballaggio Dimensioni LxPxH	mm	938x335x220	938x335x220	938x335x220	938x335x220	938x335x220	1258x335x220	1258x335x220
Peso netto / Peso lordo	Kg	4,0/5,0	4,0/5,0	4,0/5,0	4,0/5,0	4,0/5,0	5,0/6,0	5,0/6,0

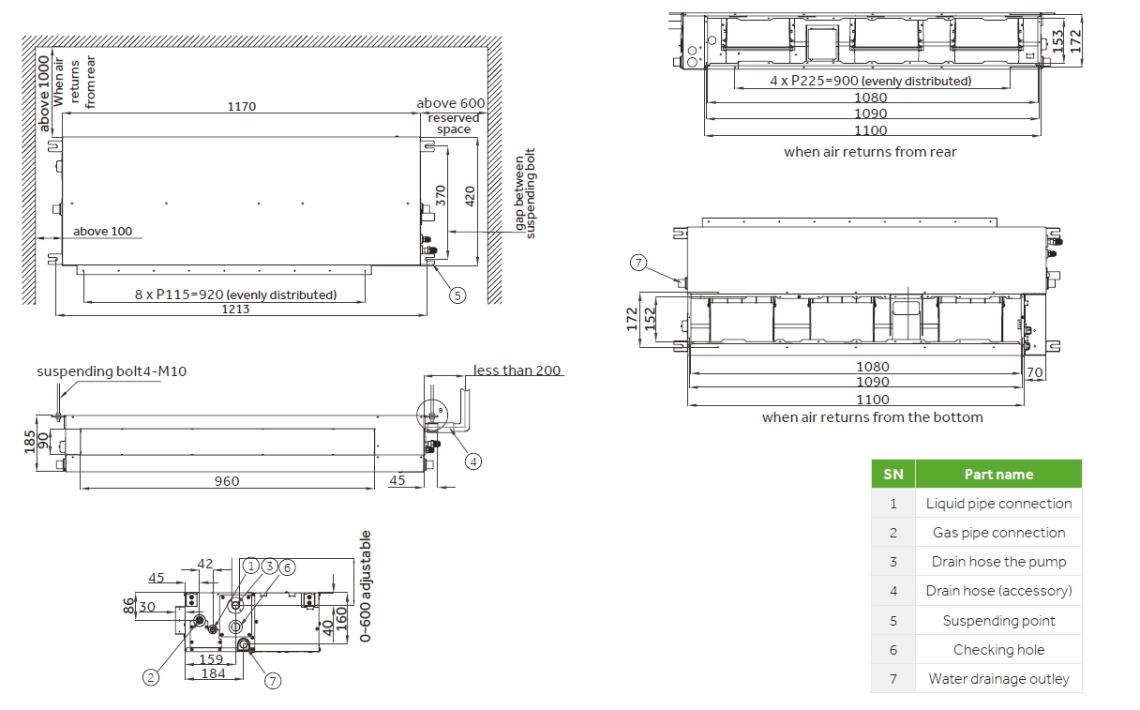

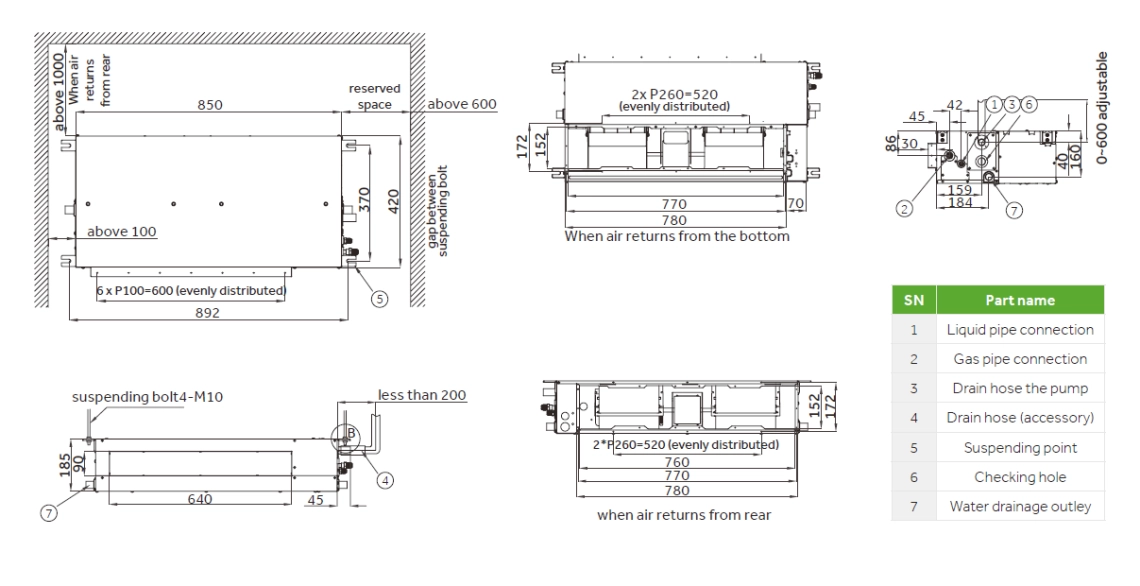

Dimensioni

MIDS-05X1EV2AD(H) MIDS-07X1EV2AD(H) MIDS-09X1EV2AD(H) MIDS-12X1EV2AD(H) MIDS-16X1EV2AD(H) MIDS-05X1EV1AD MIDS-07X1EV1AD MIDS-09X1EV1AD MIDS-12X1EV1AD MIDS-16X1EV1AD MIDS-05X1EV1AA MIDS-07X1EV1AA MIDS-09X1EV1AA MIDS-12X1EV1AA MIDS-16X1EV1AA

dimensions
