Deumidificatori d'aria per piscine serie MSTR / MSPR

Il deumidificatore canalizzabile a doppio flusso MSPR è progettato per la deumidificazione, il riscaldamento e il rinnovo dell'aria e il recupero di calore in piscine coperte e ambienti corrosivi. Oltre ai vantaggi della serie MSPR, la versione MSTR è dotata di un condensatore d'aria remoto in aggiunta a quello interno, che consente di dissipare il calore di condensazione in eccesso nell'ambiente esterno
Capacità di deumidificazione: 100 ... 4650 l/giorno

Volete acquistare o avete domande?
Deumidificatori d'aria per piscine serie MSTR / MSPR

I deumidificatori d'aria ad alta efficienza MSTR / MSPR sono progettati per il controllo completo della temperatura, dell'umidità, del recupero del calore e del condizionamento dell'aria ambiente nelle piscine coperte e negli ambienti corrosivi.


MyCond MSTR / MSPR Deumidificatori per piscine

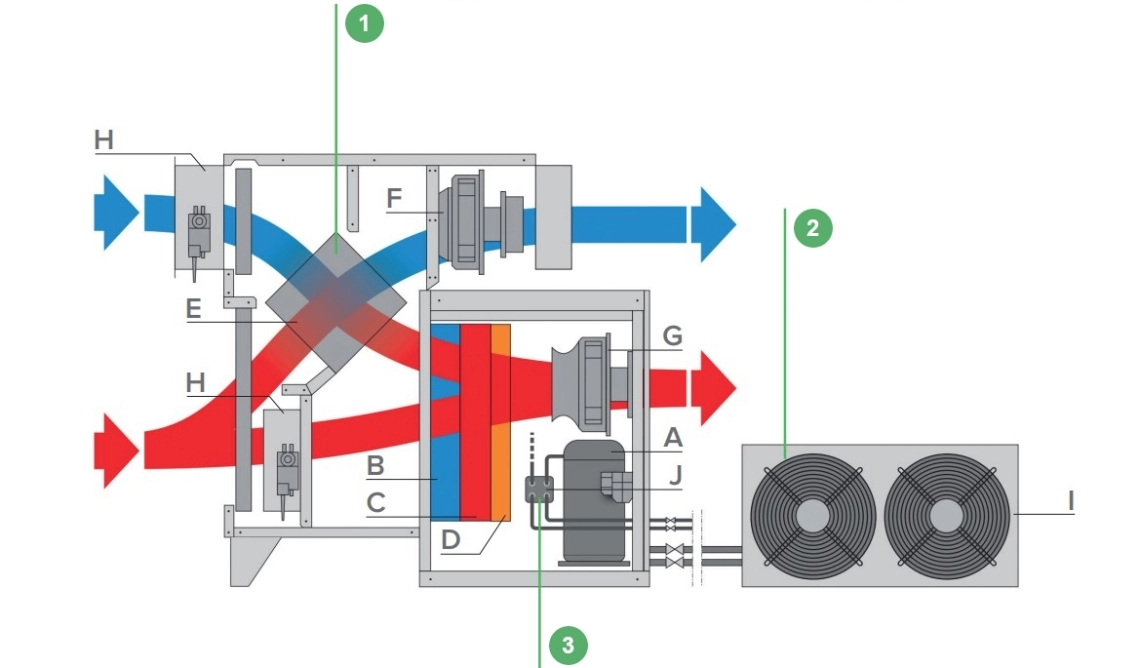

Schema di principio


MyCond MSTR / MSPR Diagramma di funzionamento del deumidificatore per piscina

  1. Il recuperatore di calore a piastre a flusso misto consente di recuperare il calore dall'aria di scarico, che viene utilizzato per riscaldare l'aria di mandata. Versione piscina (standard): alette in alluminio con rivestimento protettivo.

  2. Condensatore d'aria remoto (per i modelli MSTR, distanza massima 30 m). Il condensatore dissipa il calore prodotto durante la deumidificazione nell'ambiente esterno per evitare il surriscaldamento dell'ambiente. L'unità viene utilizzata come condizionatore d'aria.
  3. Il desurriscaldatore collegato in serie al compressore consente di ridurre la temperatura dell'aria in uscita dalla piscina e di recuperare l'energia di surriscaldamento del refrigerante riscaldando l'acqua. È disponibile nelle versioni per acqua di processo o clorata (acciaio inox AISI 316L).

Legenda:

  • A - Compressore
  • B - Evaporatore
  • C - Condensatore
  • D - Scambiatore di calore ausiliario per riscaldamento/raffreddamento (a richiesta)
  • E - Scambiatore di calore a piastre a flusso misto
  • F - Ventilatore EC di scarico
  • G - Ventilatore EC di mandata
  • H - Valvola motorizzata
  • I - Condensatore remoto (nei modelli MSTR)
  • J - Desurriscaldatore (su richiesta)

MyCond MSTR / MSPR Bambini che giocano in una piscina con un anello gonfiabile

Le unità MSPR / MSTR sono ideali per le piscine che, oltre a richiedere la deumidificazione, devono anche rinnovare l'aria interna senza disperdere calore all'esterno. Le unità della serie MSPR / MSTR sono progettate per l'utilizzo in piscine di piccole, medie e grandi dimensioni, dove è richiesta la regolazione del livello di umidità e/o la prevenzione di fenomeni di condensa, dove è necessario un ricambio d'aria costante, anche con funzionamento 24 ore su 24. Il recuperatore ad alta efficienza garantisce rendimenti fino all'80% e la struttura è particolarmente adatta ad ambienti con presenza di sostanze corrosive come il cloro.

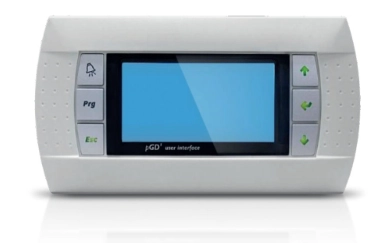

Pannello di controllo MyCond MSTR / MSPR

Parametri:

  • Capacità di deumidificazione compresa tra 100 l/giorno e 4650 l/giorno
  • Portata d'aria da 900m3/h a 35000m3/h
  • Installazione nel locale tecnico
  • Pannelli in acciaio zincato, verniciati internamente ed esternamente
  • Scambiatori di calore alettati con rivestimento protettivo, adatti all'uso in ambiente corrosivo
  • Recuperatore a flusso misto con alette in alluminio con rivestimento protettivo
  • Componenti elettronici a prova di cloro
  • Vasca di drenaggio in acciaio inox
  • Ventilatore centrifugo elettronico a inverter
  • Desurriscaldatore dell'acqua della piscina (su richiesta)

La gamma MSPR/MSTR utilizza esclusivamente ventilatori radiali EC con inverter incorporato ad alta efficienza energetica. Mycond ha sviluppato un sofisticato software di regolazione per impostare, misurare e controllare la portata d'aria dei deumidificatori MSPR/MSTR, eliminando i problemi derivanti da un errato calcolo delle perdite di carico nelle canalizzazioni, rendendo così l'installazione del deumidificatore e la messa in funzione dell'impianto estremamente semplici e veloci, riducendo i tempi e i costi di installazione. Queste unità sono progettate per essere collegate a canalizzazioni rigide. La serie è composta da 20 modelli, che vanno da 100 L/giorno e 900m3/h a 4.600 L/giorno e 35.000m3/h.

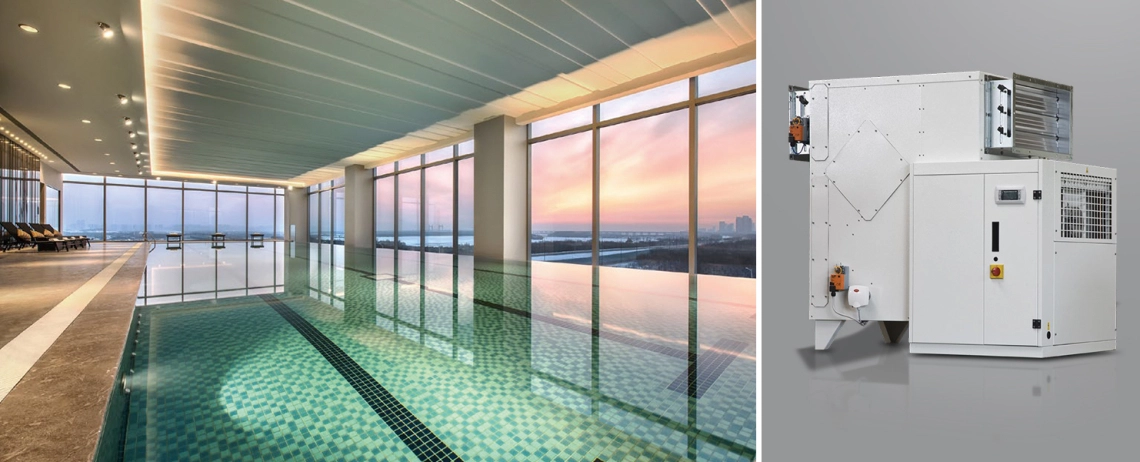

Famiglia MyCond MSTR / MSPR in piscina

Opzioni

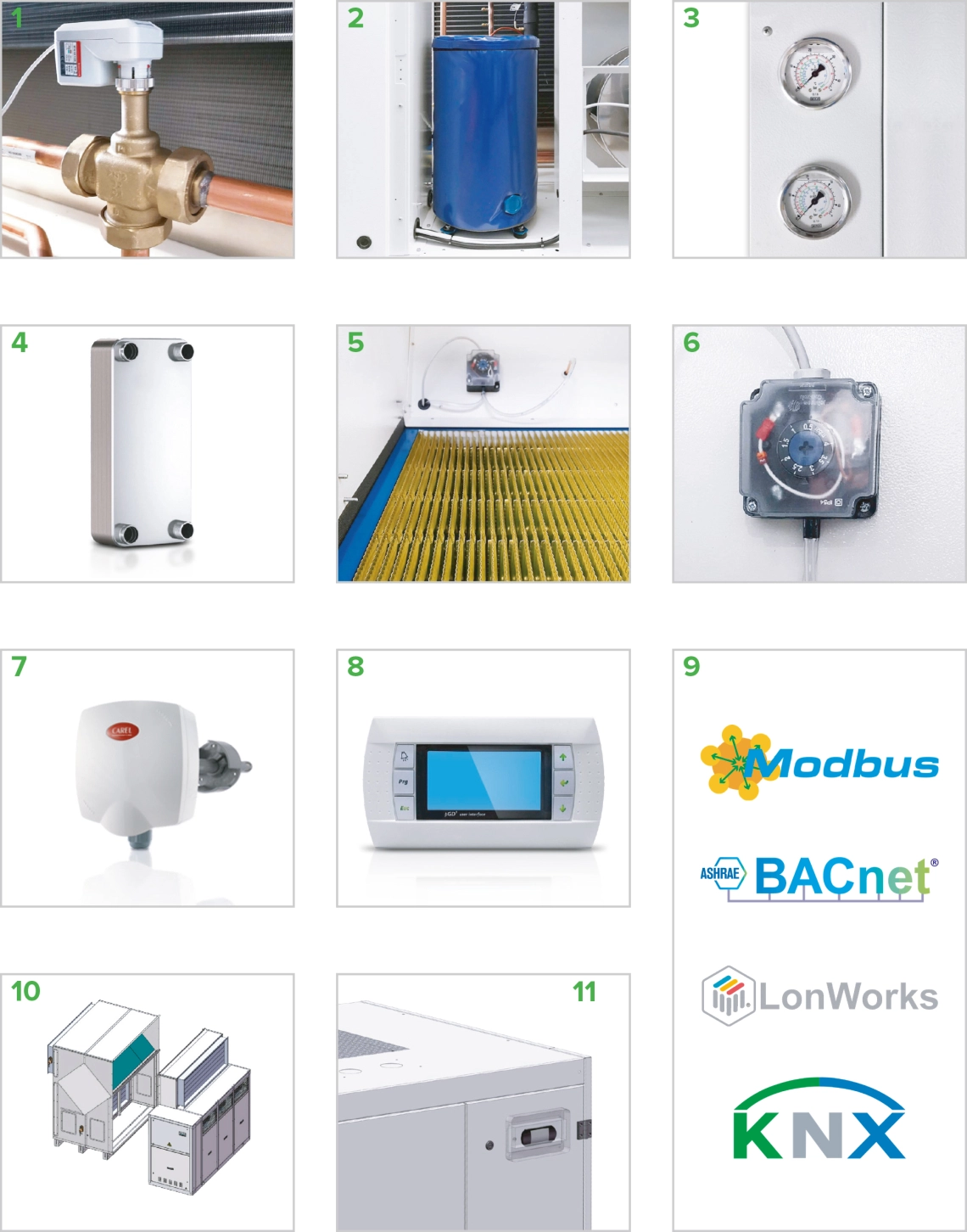

Componenti del deumidificatore per piscine MyCond MSTR / MSPR

  • Filtri G4 o F7
  • Batteria ad acqua con valvola modulante a tre vie * (1)
  1. Solo riscaldamento
  2. Solo riscaldamento, sovradimensionato
  3. Raffreddamento/Riscaldamento
  4. Raffreddamento/Riscaldamento, sovradimensionato

*3, 4 Compresa vaschetta di raccolta condensa e isolamento.

* È possibile installare una sola batteria ad acqua; per taglie fino a 0300, valvola a tre vie on/off.

  • Kit free cooling: consente di raffreddare utilizzando l'aria esterna quando la sua temperatura è inferiore a quella interna
  • Versione silenziosa (2)
  • Avviamento graduale
  • Manometri (3)
  • Sbrinamento a gas caldo (obbligatorio in caso di temperatura dell'aria inferiore a 8°C)
  • Desurriscaldatore per acqua tecnica o di piscina (4)
  • ACF: Automatic Control Flow; consente di scegliere la portata d'aria direttamente sul display e di mantenerla anche in caso di perdite di carico variabili dovute ai filtri. (5)
  • Sensore di filtri sporchi (6)
  • Sonda di temperatura e umidità per installazione a canale (7)
  • Terminale utente remoto con cavo da 20 m (8)
  • Isolamento termico aggiuntivo, spessore 20 mm o 40 mm
  • Scheda seriale per BMS (9)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Scheda di interfaccia Ethernet ™, protocolli disponibili: SNMP v1 & v2c, BACnet / IP, BACnet Ethernet e Modbus TCP / IP
  • Versione in due pezzi (10)
  • Versione per installazione esterna (11)
  • Contatto per il controllo dell'umidificatore 0-10 V (umidificatore non fornito da MYCOND)

Opzioni per applicazioni speciali

  • Bobine speciali per ambienti aggressivi
  • Pannelli in acciaio inox AISI 316L
  • Alimentazione 60 Hz
  • Condensatore di acqua tecnica
  • Riscaldatori elettrici
  • Condensatore acqua piscina

Modalità di funzionamento stagionale

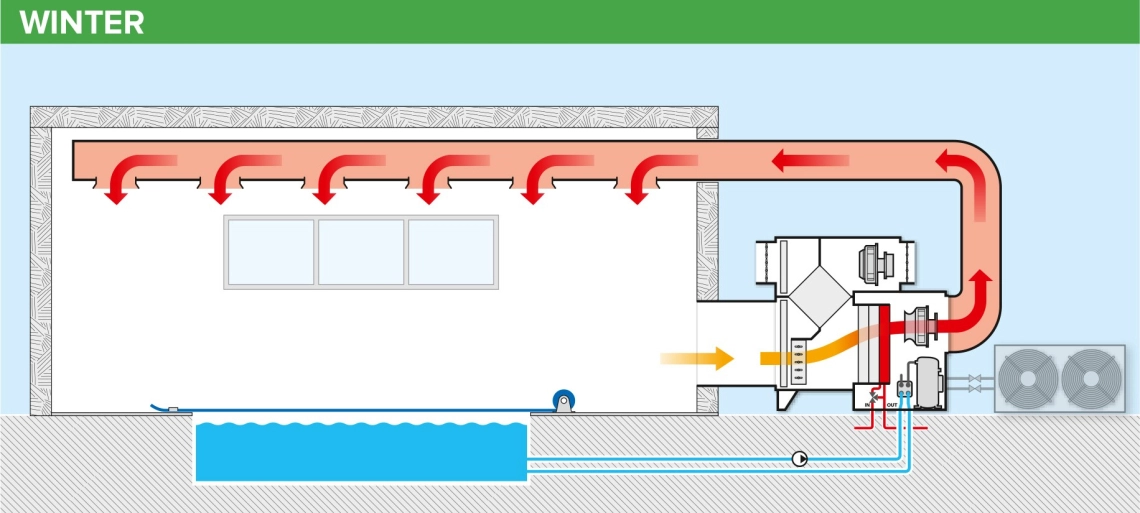

MyCond MSTR / MSPR Diagramma di funzionamento del deumidificatore per piscina in inverno - 1

INVERNO: avvio, assenza di persone, piscina coperta, riscaldamento con batteria ad acqua calda.
Compressore: OFF
Serpentina acqua calda: ON (opzionale)
Desurriscaldatore: OFF (opzionale)
Condensatore remoto: OFF (modelli MSPR)
Aria esterna: OFF

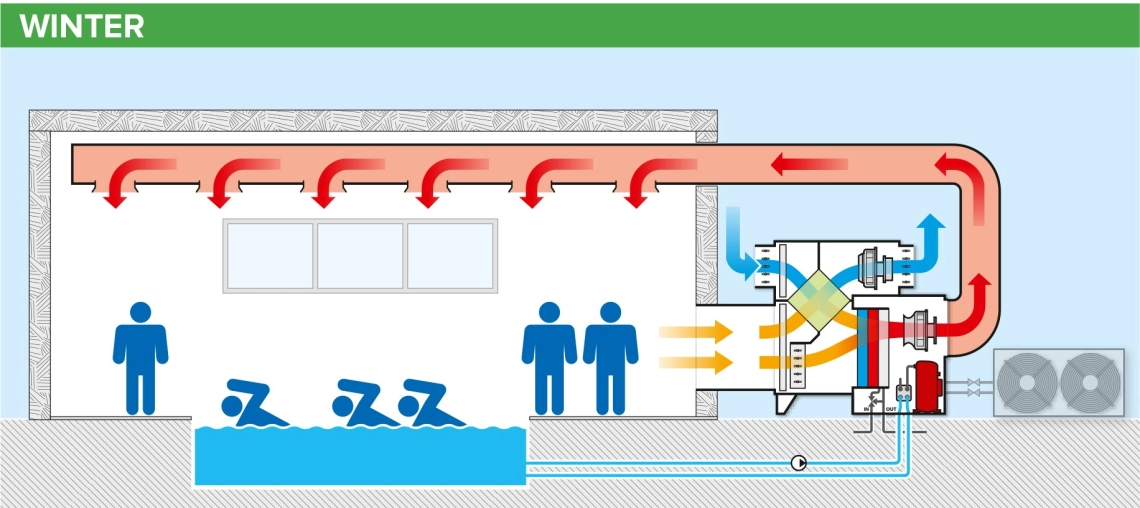

MyCond MSTR / MSPR Diagramma di funzionamento del deumidificatore per piscina in inverno - 2

INVERNO: funzionamento normale, piscina aperta, deumidificazione.
Compressore: ON
Batteria acqua calda: OFF (opzionale)
Desurriscaldatore: OFF (opzionale)
Condensatore remoto: OFF (modelli MSPR)
Aria esterna: ON

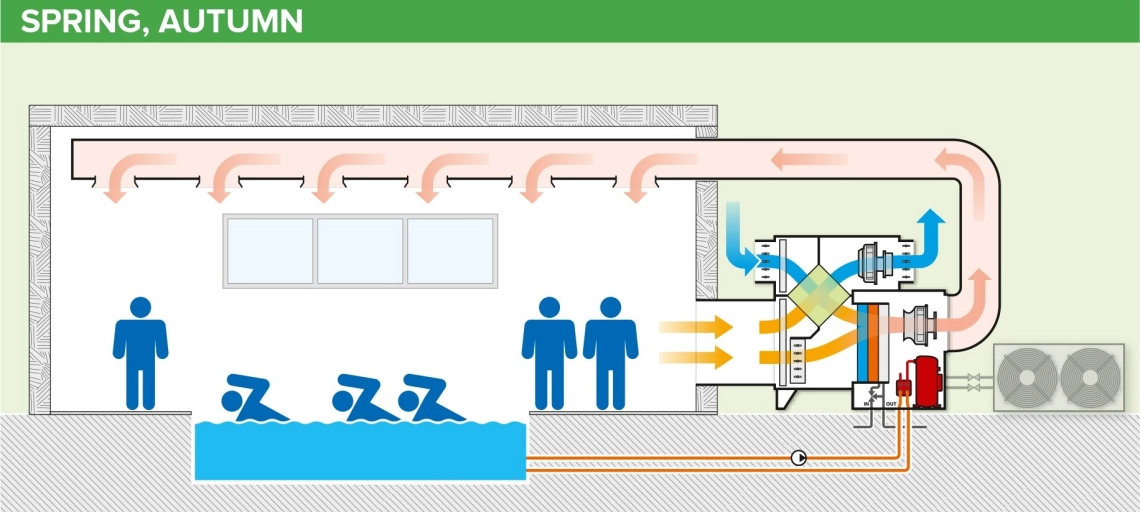

Diagramma di funzionamento del deumidificatore per piscina MyCond MSTR / MSPR in primavera e autunno

PRIMAVERA, AUTUNNO: funzionamento normale, piscina aperta, deumidificazione con recupero di calore (desurriscaldatore)
Modalità di funzionamento Free cooling disponibile (opzionale).
Compressore: ON
Batteria dell'acqua calda: OFF (opzionale)
Desurriscaldatore: ON (opzionale)
Condensatore remoto: OFF (modelli MSPR)
Aria esterna: ON

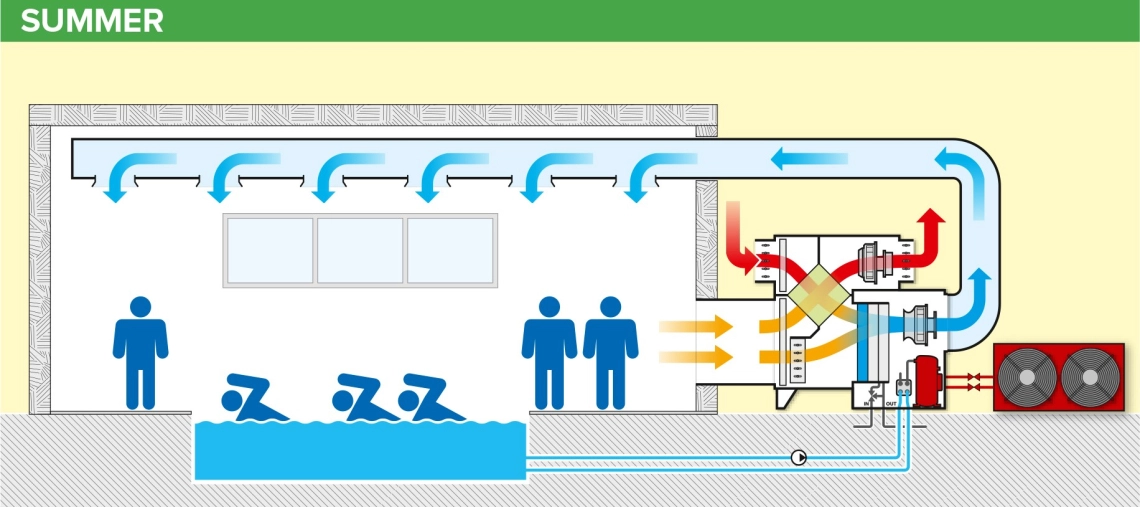

Diagramma di funzionamento del deumidificatore per piscina MyCond MSTR / MSPR in estate

ESTATE: funzionamento normale, piscina aperta, deumidificazione e raffreddamento (condensatore remoto)
Compressore: ON
Serpentina acqua calda: OFF (opzionale)
Desurriscaldatore: OFF (opzionale)
Condensatore remoto: ON (modelli MSPR)
Aria esterna: ON

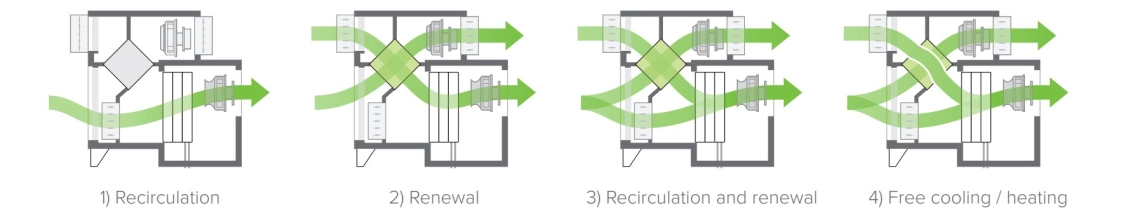

Flussi d'aria:


MyCond MSTR / MSPR Modalità di ventilazione del deumidificatore

Modalità di funzionamento:

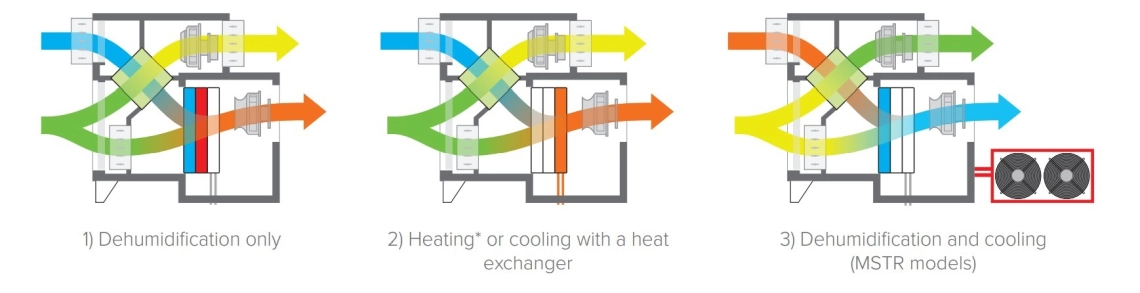

Modalità funzionali del deumidificatore MyCond MSTR / MSPR


* Per un riscaldatore elettrico opzionale, contattare l'ufficio vendite del produttore.

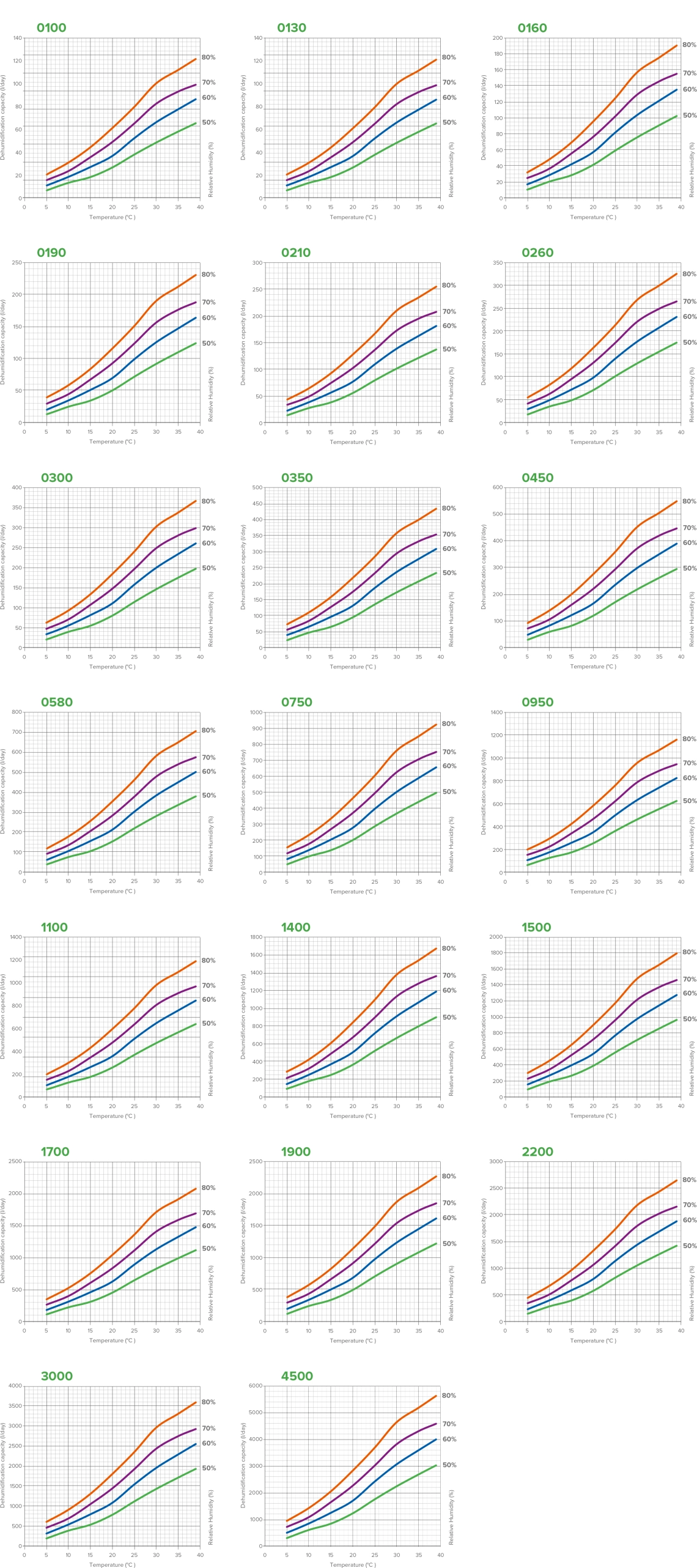

Grafico di rendimento


Grafici delle prestazioni del deumidificatore MyCond MSTR / MSPR

Dati tecnici Unità MSTR/MSPR
0100 0130 0160 0190 0210 0260 0300 0350 0450 0580
Capacità di deumidificazione1 L/Giorno 100 128 157 190 210 268 302 358 452 581
Portata d'aria di ricircolo m3/h 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Flusso d'aria di rinnovo m3/h 0 - 900 0 - 1200 0 - 1200 0 - 1200 0 - 2000 0 - 2000 0 - 2000 0 - 2000 0 - 2000 0 - 2000
Capacità del serpentino dell'acqua calda1 kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Efficienza del sistema di recupero del calore2 % 70 70 70 70 70 70 70 70 70 70
Alimentazione elettrica V/ph/Hz 230 / 1+N / 50 400 / 3+N /50
Dimensioni, L x P x H mm 550 x 1452 x 1320 850 x 1452 x 1320 850 x 1682 x 1769
Peso kg 155 155 160 165 200 210 220 250 270 300
Specifiche Unità MSTR/MSPR
0750 0950 1100 1400 1500 1700 1900 2200 3000 4500
Capacità di deumidificazione1 L/Giorno 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Portata dell'aria di ricircolo m3/h 7000 8200 11000 12500 13000 15000 15000 17000 20000 35000
Flusso d'aria di rinnovo m3/h 0 - 6000 0 - 6000 0 - 11000 0 - 12500 0 - 13000 0 - 13000 0 - 13000 0 - 13000 0 - 20000 0 - 28000
Capacità del serpentino dell'acqua calda1 kW 48 55 76 83 98 107 107 118 168 235
Efficienza del sistema di recupero del calore2 % 70 70 70 70 70 70 70 70 70 235
Alimentazione elettrica V/ph/Hz 400 / 3+N / 50
Dimensioni, L x P x H mm 1400 x 2331x 1950 2700 x 1950x 2340 2500 x 2505 x 2380 2500 x 3390
x 2380
2500 x 4430
x 2380
Peso kg 710 730 870 1060 1280 1280 1290 1290 1680 2100

1. Aria in ingresso: 30°C - 80% RH; acqua in ingresso/uscita: 80/70°C; aria esterna: 30°C - 50% RH; ricircolo al 100%.
2. Aria interna: 26°C - 60% UR; aria esterna: -5°C - 80% UR.

Nota:
MSTR - versione standard (industriale)
MSPR - versione per acqua di piscina
