Deumidificatori d'aria serie MID / MSP

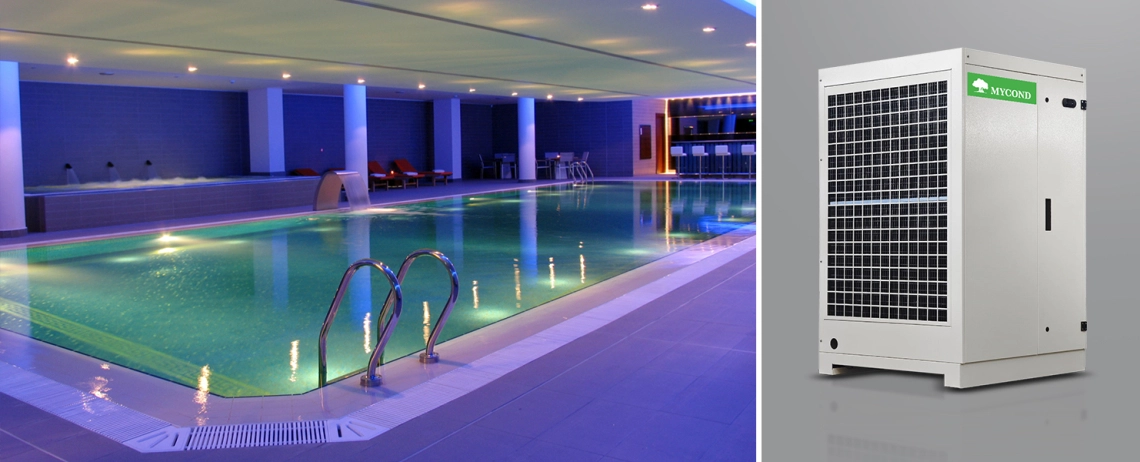

Deumidificatore canalizzabile a flusso singolo MSP, progettato per la deumidificazione e il riscaldamento di piscine interne e ambienti aggressivi.

• Installazione nel locale in cui è necessaria la deumidificazione (fisso o mobile con ruote pivottanti, opzionale) o in un locale tecnico
• Pannelli in acciaio zincato, verniciati internamente ed esternamente
• Batterie alettate pre-rivestite adatte ad ambienti aggressivi
• Componenti elettronici protetti dal cloro
• Vaschetta raccogli-condensa in acciaio inox
• Ventilatore centrifugo a doppia aspirazione (ventilatore radiale EC, opzionale) con alimentazione dall'alto o in linea
• Desurriscaldatore per acqua clorata

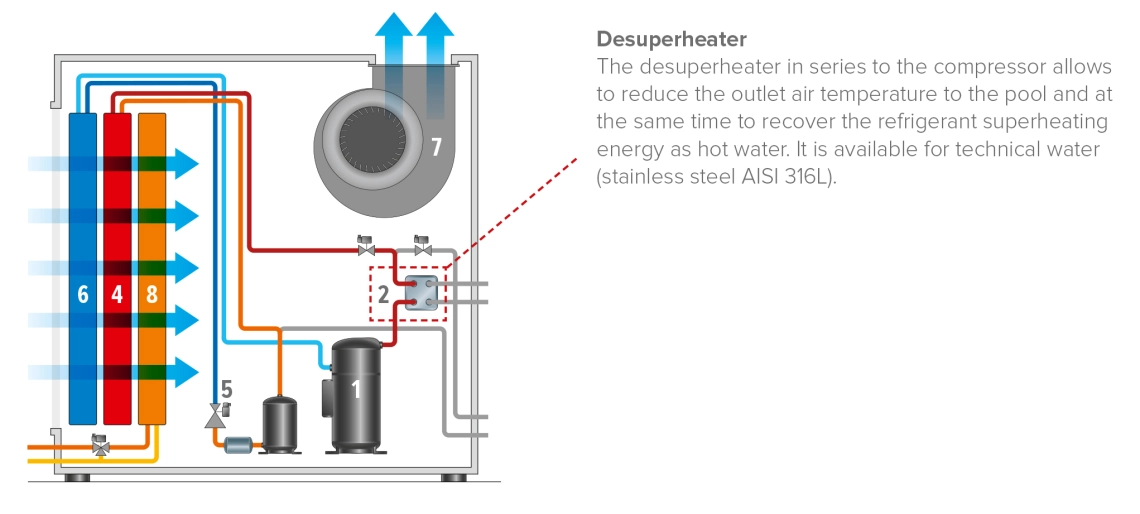

Schema di principio

1. Compressore, gas refrigerante R410A
2. Desurriscaldatore (opzionale)
3. Condensatore
4. Valvola di espansione termostatica
5. Evaporatore
6. Ventilatore: trasmissione diretta per taglie fino a 0950, trasmissione a cinghia per taglie a partire da 1100; ventilatore radiale EC opzionale
7. Batteria ad acqua di post-riscaldamento o post-raffreddamento con valvola a 3 vie

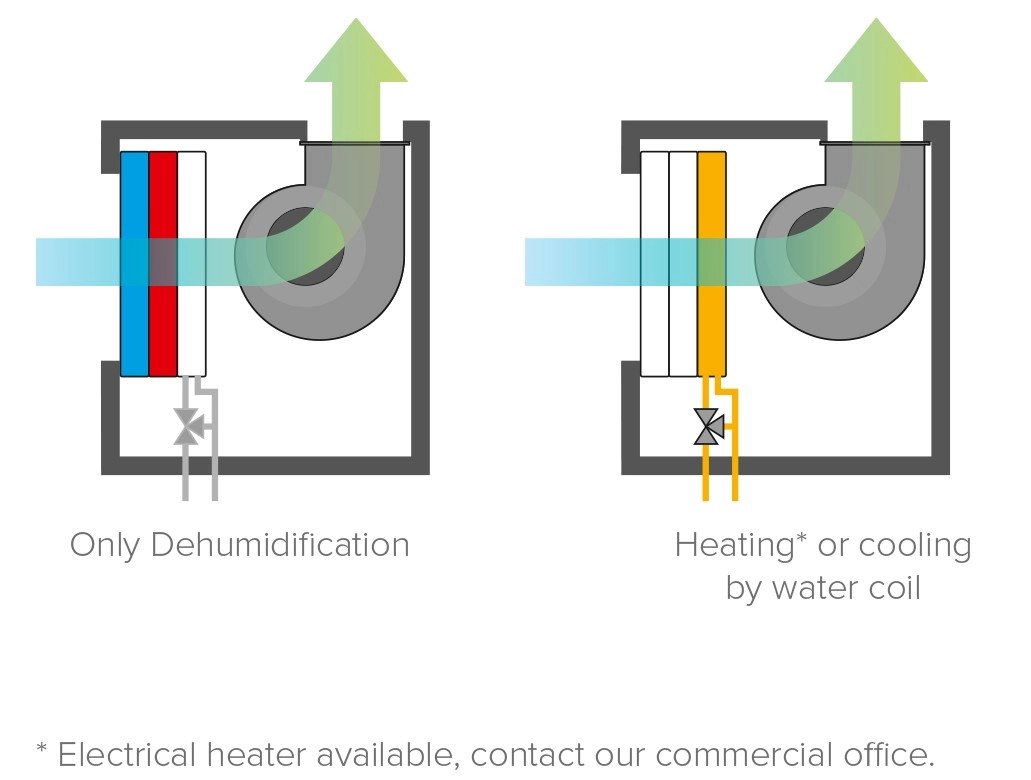

Modalità di funzionamento

Opzioni standard:

• Umidostato meccanico
• Telaio portafiltro per il condotto dell'aria di aspirazione
• Crono-umidostato elettronico
• Batteria ad acqua calda/refrigerata con valvola a 3 vie
• Versione silenziosa -2 dB(A)
• Avviamento graduale
• Manometri
• Sbrinamento a gas caldo
• Desurriscaldatore dell'acqua della piscina
• Ventilatore centrifugo ad alta pressione statica

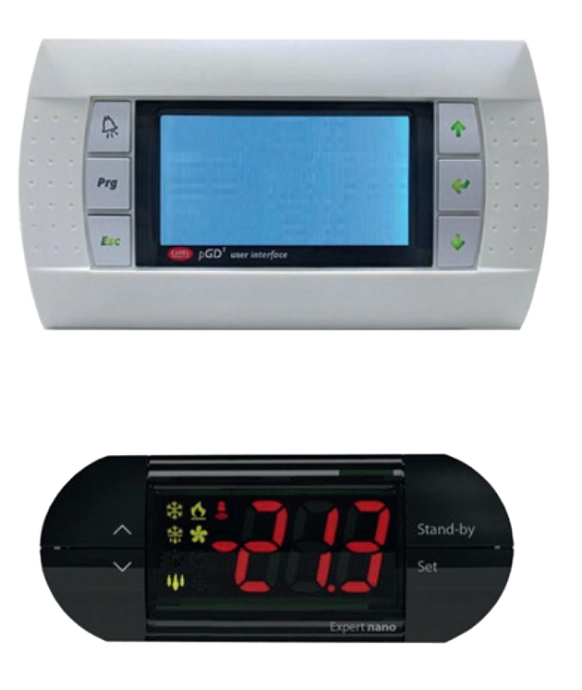

Controllo avanzato:

• Ventilatori EC radiali
• terminale di controllo 0-10 V
• AAC: controllo automatico del flusso d'aria
• Scheda orologio per la programmazione oraria
• Sensore di intasamento del filtro
• Terminale utente remoto
• Sonda TH per l'installazione nei condotti
• Scheda seriale per Modbus, Lonworks, Bacnet, KNX,

connettività Ethernet TM

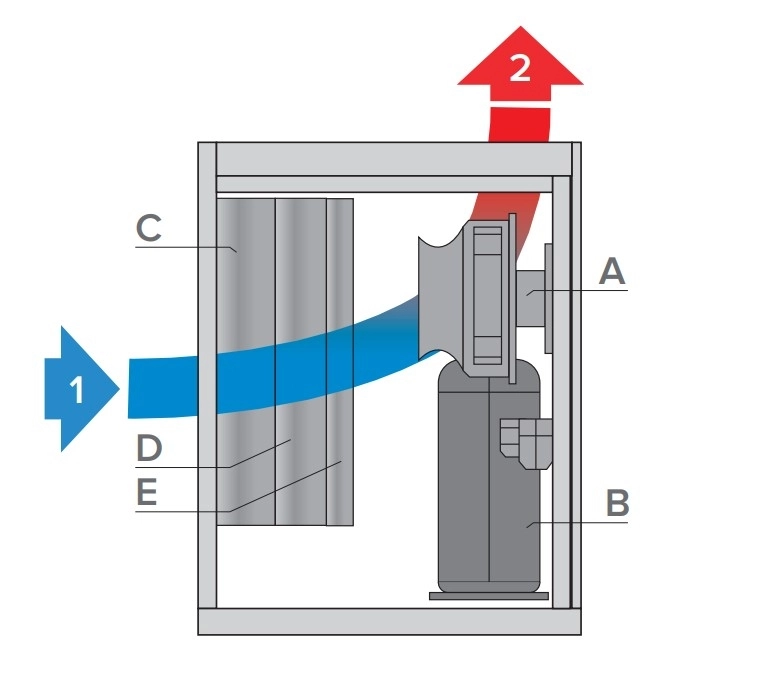

Legenda:

• А - Ventilatore
• B - Compressore
• C - Evaporatore
• D - Condensatore
• E - Scambiatore di calore ad acqua calda o riscaldatore elettrico (opzione)

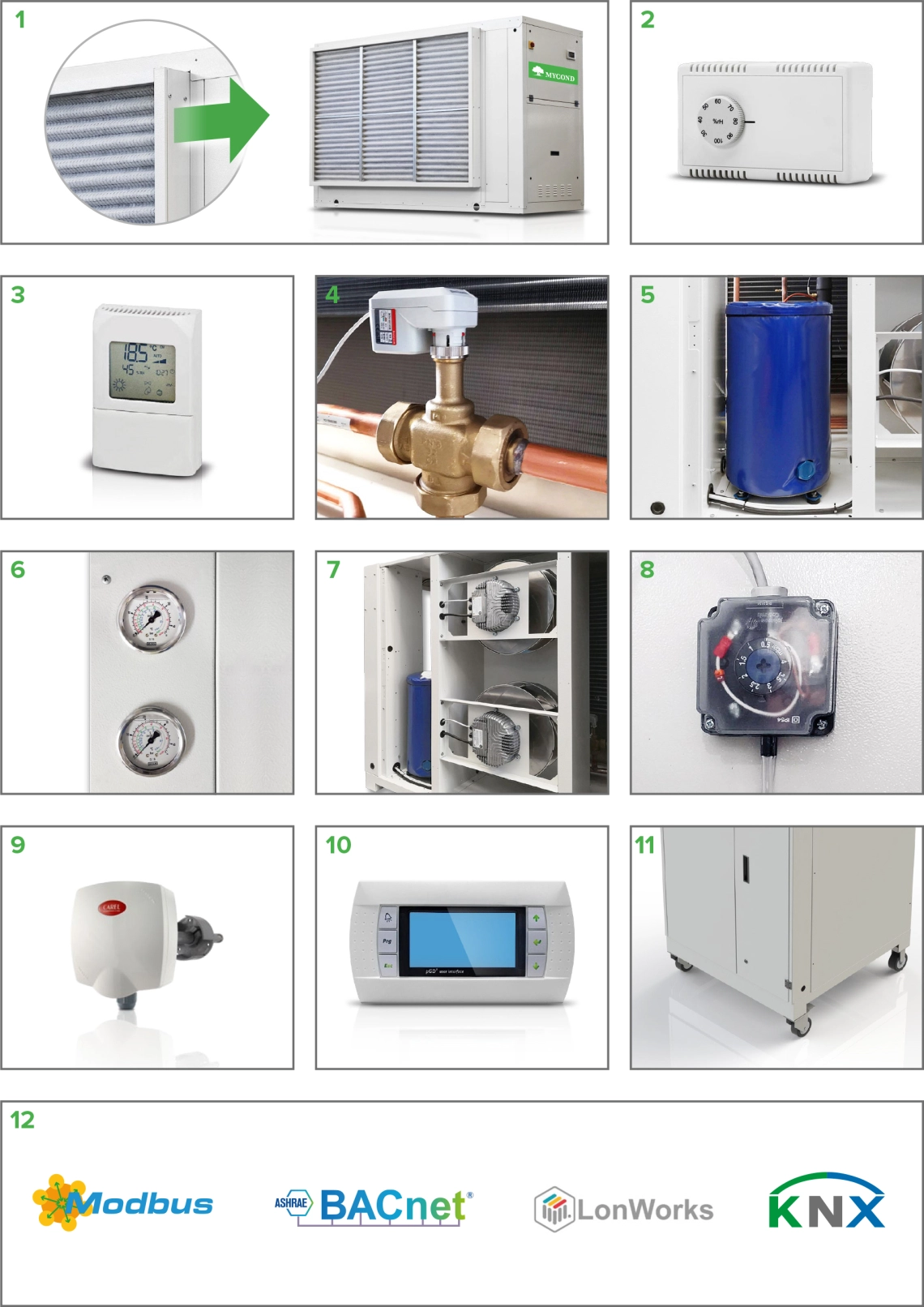

Opzioni:

• Telaio portafiltri per condotti di aspirazione con filtri G2 o G4 (1)
• Igrostato meccanico per installazione a parete (2)
• Igrostato elettronico (3)
• Batteria ad acqua con valvola modulante a tre vie(4)

1. Solo riscaldamento
2. Solo riscaldamento, sovradimensionato
3. Raffreddamento/Riscaldamento
4. Raffreddamento/Riscaldamento, sovradimensionato

*3, 4 Compresa vaschetta raccogli-condensa e isolamento

• Versione silenziosa (5)
• Avviamento graduale
• Manometri (6)
• Sbrinamento a gas caldo (obbligatorio in caso di temperatura dell'aria inferiore a 8°C)
• Desurriscaldatore per acqua tecnica o di piscina (4)
• Ventilatore centrifugo ad alta pressione statica
• Ventilatore radiale EC (7)
• ACF: Automatic Control Flow; consente di scegliere la portata d'aria direttamente sul display e di mantenerla anche in caso di perdite di carico variabili dovute ai filtri.
• Controllo avanzato
• Scheda orologio con programmazione oraria: 2 modalità operative (giorni feriali o festivi), 6 fasce orarie per modalità operativa. Parametri impostabili: accensione/spegnimento, temperatura interna, umidità relativa interna.
• Sensore di filtri sporchi (8)
• Sonda di temperatura e umidità per installazione a condotto (9)
• Terminale utente remoto con cavo da 20 m (10)
• Isolamento termico aggiuntivo, spessore 20 mm o 40 mm
• Ruote pivottanti (11)
• Scheda seriale per BMS (12)

1. Modbus
2. LonWorks
3. BACnet
4. KNX

• Scheda di interfaccia Ethernet ™, protocolli disponibili: SNMP v1 & v2c, BACnet / IP, BACnet Ethernet e Modbus TCP / IP
• Contatto per controllo umidificatore 0-10 V
• Versione per installazione esterna



Opzioni per applicazioni speciali

• Bobine speciali per ambienti aggressivi
• Pannelli in acciaio inox AISI 316L
• Condensatore ad acqua tecnica
• Riscaldatori elettrici
• Condensatore per acqua di piscina

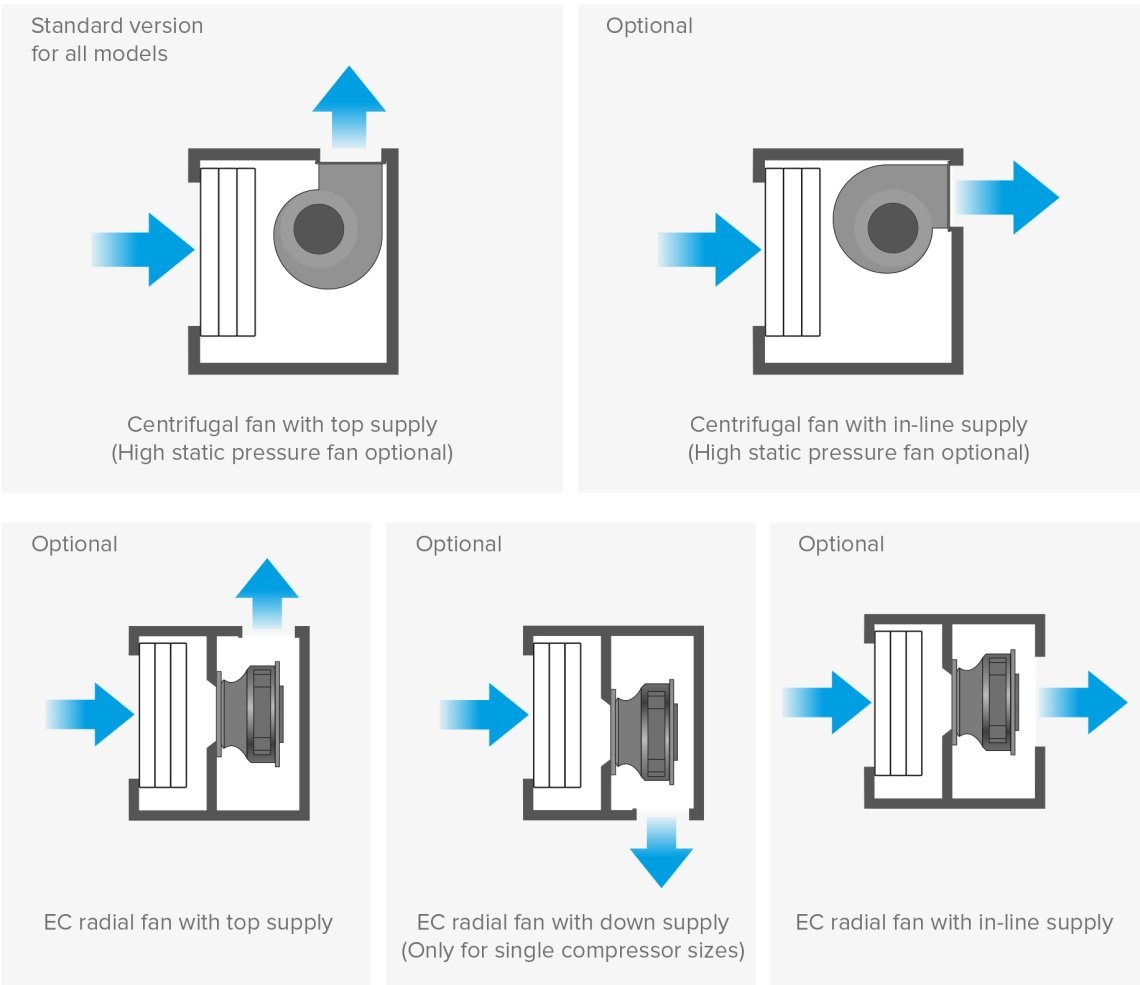

Tipo di ventilatori

Modalità di funzionamento stagionale

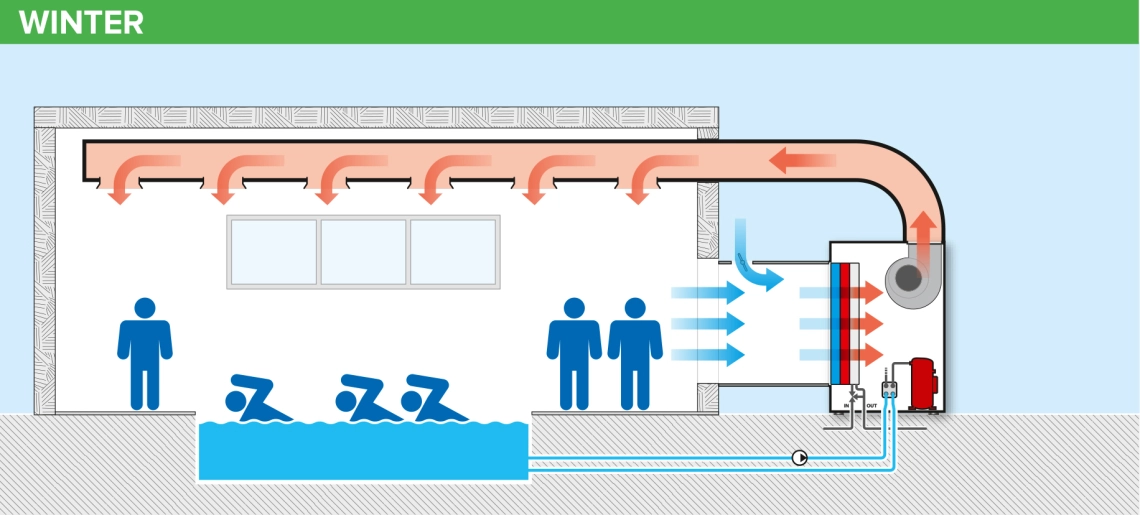

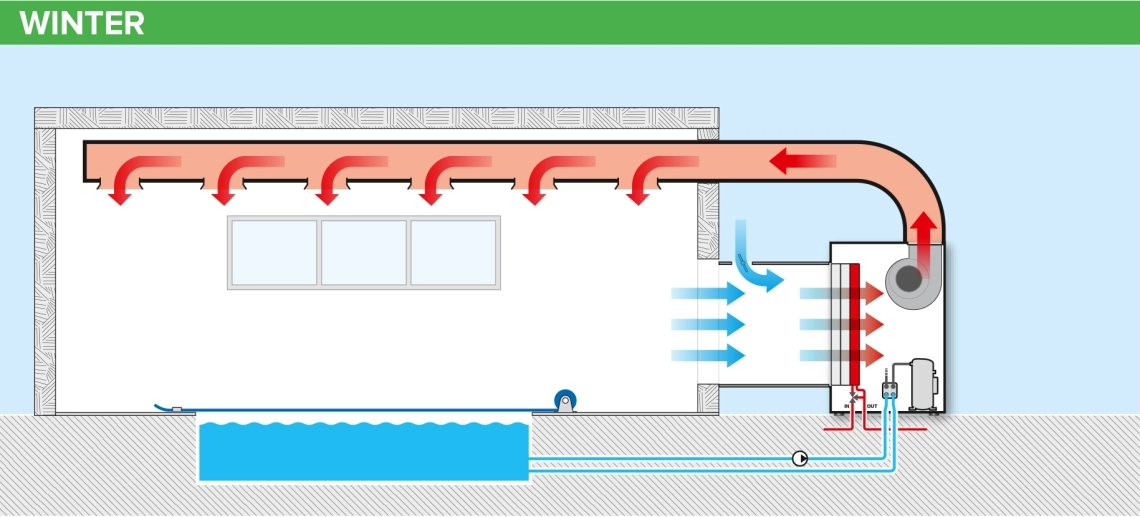

INVERNO: avvio, assenza di persone, piscina coperta, riscaldamento con batteria ad acqua calda.
Compressore: OFF
Batteria ad acqua calda: ON (opzionale)
Desurriscaldatore: OFF (opzionale)

Inverno: funzionamento normale, piscina aperta, deumidificazione.
Compressore: ON
Serpentina acqua calda: OFF (opzionale)
Desurriscaldatore: OFF (opzionale)

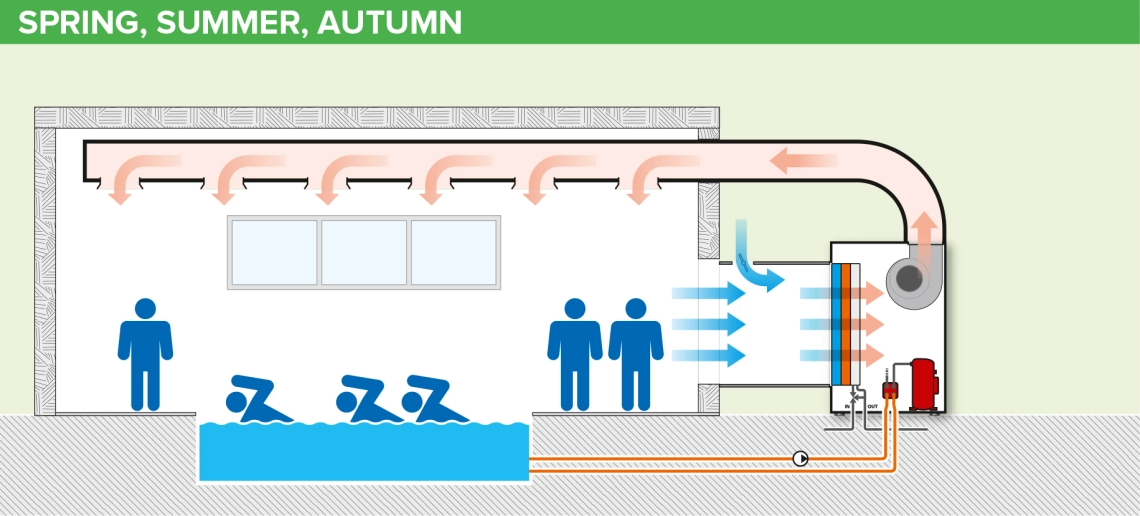

PRIMAVERA, ESTATE, AUTUNNO: funzionamento normale, piscina aperta, deumidificazione con recupero di calore (desurriscaldatore)
Compressore: ON
Serpentina acqua calda: OFF (opzionale)
Desurriscaldatore: ON (opzionale)

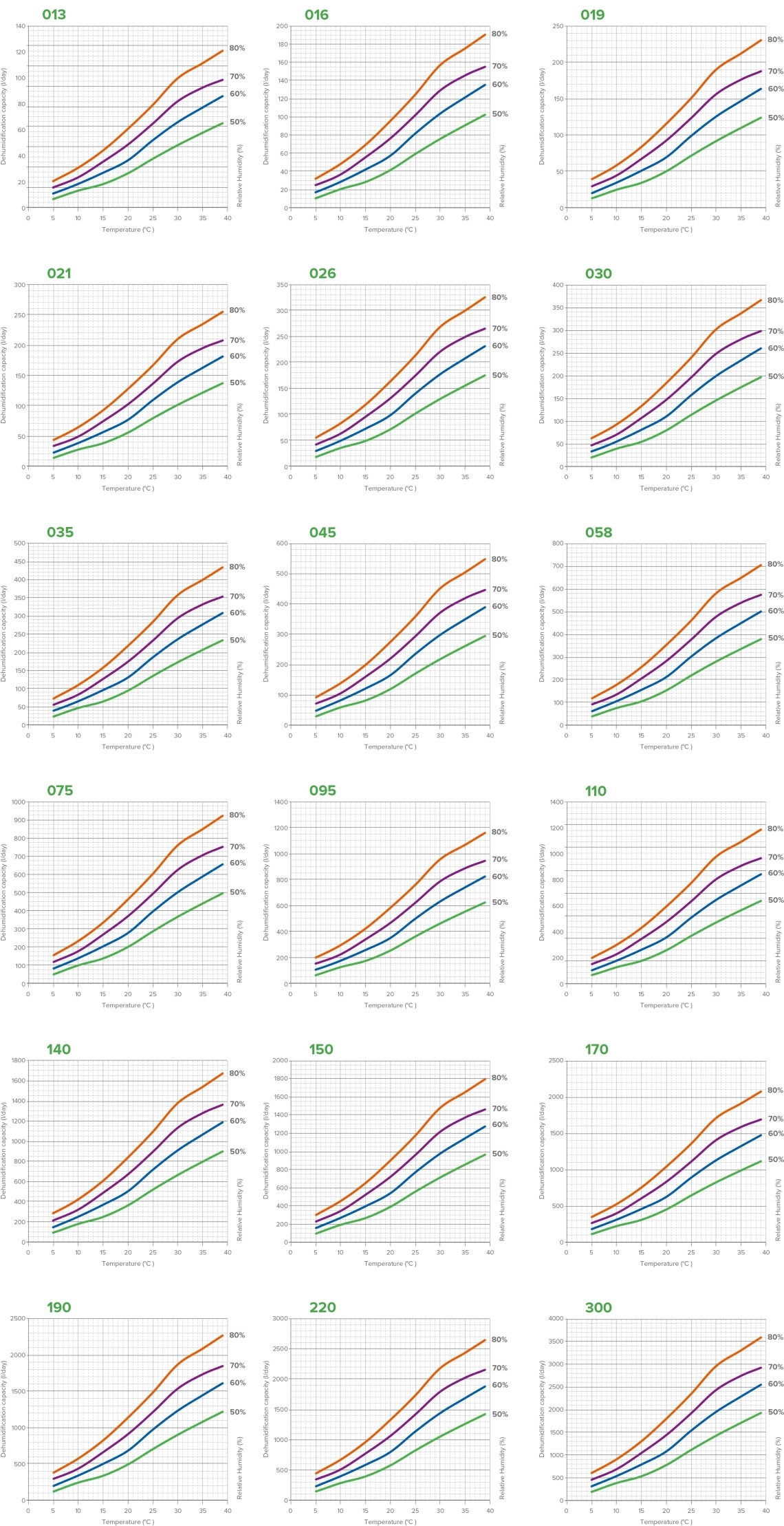

Grafico di rendimento

Dimensioni

Tutti i dati si riferiscono a: temperatura dell'aria 30 °C, umidità relativa 80%, temperatura dell'acqua 80/70 °C

Nota:
MID - versione standard (industriale)
MSP - versione per acqua di piscina
