fan coil a cassetta a 4 vie serie MCFK-A2/4

Ideale per gli spazi in cui l'estetica e la silenziosità sono di primaria importanza. La distribuzione uniforme dell'aria crea un microclima naturale. Una tecnologia che lavora per voi, in modo silenzioso e perfetto.

Capacità di raffreddamento: 2 ... 17.6 kW

Capacità di riscaldamento: 2.8 ... 25.5 kW

Volete acquistare o avete domande?

fan coil a cassetta a 4 vie serie MCFK-A2/4

Mycond

Unità Fan Coil a cassetta

Grazie a una vasta gamma di capacità di raffreddamento e riscaldamento, questi fan coil possono essere utilizzati in stanze di qualsiasi dimensione, e il design elegante e raffinato del pannello decorativo si adatta a qualsiasi interno.

MyCond MCFK-A2/4 per locali commerciali

MyCond MCFK-A2/4 design moderno ed efficienza

MyCond MCFK-A2/4 design compatto per l'ufficio

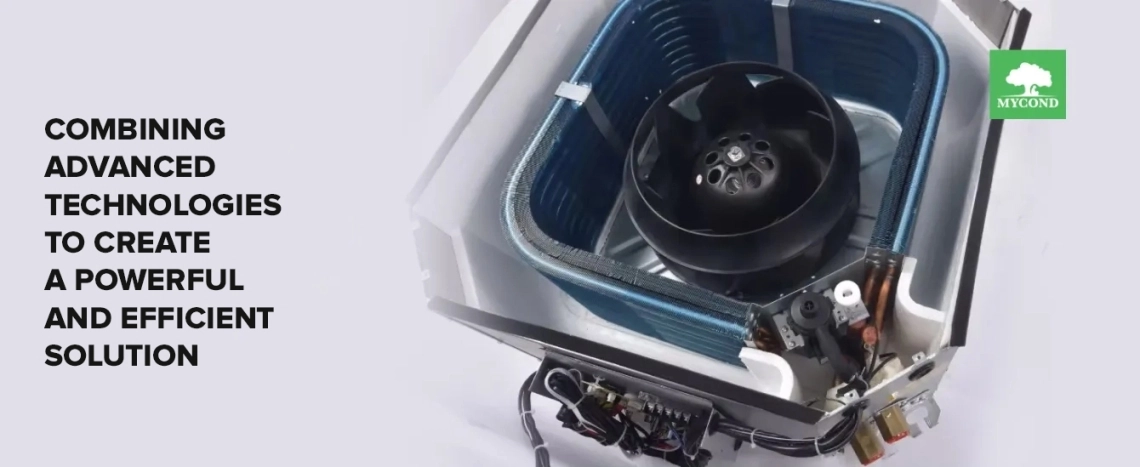

Caratteristiche e vantaggi:

Il case è realizzato in acciaio zincato ed è dotato di condotti d'aria in polistirene modellato che forniscono un flusso d'aria efficiente e sono abbastanza spessi per un'adeguata isolamento termico e acustico.
Il pannello ha un design moderno, è realizzato in plastica ABS resistente ed è dotato di un filtro dell'aria rimovibile e lavabile e di una funzione di oscillazione automatica del flusso d'aria.
La ruota è prodotta in un processo di stampaggio a ciclo singolo, senza giunti saldati tra le pale del ventilatore e la piastra terminale/conica, garantendo un perfetto equilibrio. Un pad antivibrante sull'asse riduce il rumore e le vibrazioni delle ruote e del motore. Ogni ruota è bilanciata con precisione con una tolleranza di meno di 0,5 mm/s.
Lo scambiatore di calore è realizzato in tubi di rame e piastre di alluminio con un rivestimento protettivo blu, che garantisce un'elevata efficienza di trasferimento del calore. Ogni scambiatore di calore è testato per perdite a 16 bar (1,6 MPa).
Il pallet è realizzato in polistirene espanso ad alta densità utilizzando tecnologia di termoformatura, ha un rivestimento protettivo in PVC ed è dotato di una pompa di drenaggio e di una valvola di galleggiamento di sicurezza.

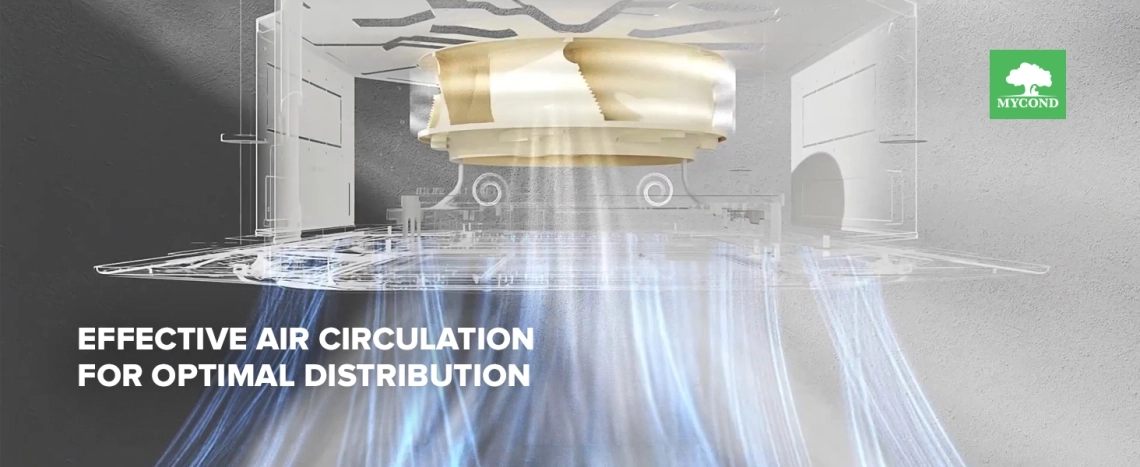

MyCond MCFK-A2/4 schema di circolazione dell'aria efficiente

Telecomando a infrarossi*

Controllo base del fan coil
Controller a parete con Wi-Fi (MCKF-WK-B)**
Controllo avanzato del fan coil

^*nell'^{ambito della fornitura}
^**acquistato^{separatamente}

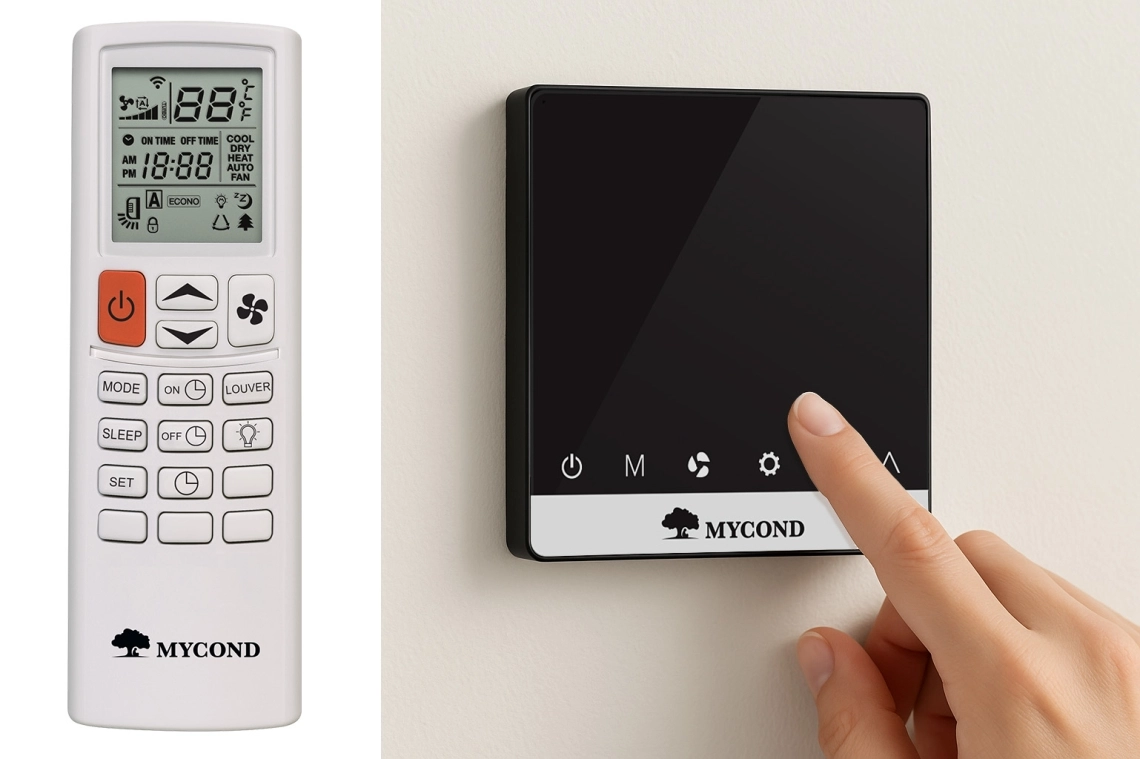

MyCond MCFK-A2/4 telecomando e termostato

MyCond MCFK-A2/4 per il comfort negli uffici

Modelli a 2 tubi

Specifiche tecniche	Unità	MCFK-020-A2	MCFK-027-A2	MCFK-037-A2	MCFK-042-A2	MCFK-045-A2	MCFK-056-A2
Flusso d'aria H/M/L	m³/ora	340/280/180	510/390/260	680/520/350	800/580/390	850/639/430	1020/790/520
Capacità di raffreddamento totale H/M/L	W	1800/1485/954	2700/2061/1377	3600/2754/1854	4200/3800/2800	4500/3384/2277	5400/4185/2754
Capacità di raffreddamento sensibile H/M/L	W	1350/1114/716	2025/1546/1033	2700/2066/1391	2900/2600/1900	3375/2538/1708	4050/3139/2066
Potenza termica totale	W	2700/2228/1431	4050/3092/2066	5400/4131/2781	6300/5500/4500	6750/5076/3416	8100/6278/4131
Alimentazione	V/F/Hz	220/1/50
Ventola e motore
Tipo di ventola		Ruota del ventilatore centrifugo
Dimensione della ventola		⌀315				⌀380
Tipo di motore		Motore AC
Potenza in ingresso	W	39	52	62	68	76	96
Classe di protezione IP nel motore		IP20	IP20	IP20	IP20	IP20	IP20
Classe di isolamento del motore		B	B	B	B	B	B
Dettagli della bobina
Materiale del tubo		Tubo di rame
Diametro esterno del tubo	mm	Standard - 9.52
Spessore del tubo	mm	0.3	0.3	0.3	0.3	0.3	0.3
Area	m²	4.65	4.65	9.3	10.3	13.4	13.4
Dimensione della bobina (H*L)	mm	200*21.65		200*43.3	210×43.3	225*43.3
Materiale delle alette		Briciole idrofobiche da 0.105 mm
Tipo di alette		Alette tipo lamella
Distanza tra le alette	mm	2	2	2	2	2	2
Il sistema di tubazioni "Ryady-2"		2	2	2	2	2	2
Circolazione		2 su 2 all'uscita				4 su 4 all'uscita
Pressione di lavoro massima	MPa	1.6	1.6	1.6	1.6	1.6	1.6
Collegamento
INGRESSO/USCITA	mm	3/4"	3/4"	3/4"	3/4"	3/4"	3/4"
Drenaggio	mm	26	26	26	26	26	26
Corpo del dispositivo
Materiale del corpo		Acciaio zincato
Spessore del materiale	mm	0.8	0.8	0.8	0.8	0.8	0.8
Vassoio di drenaggio		Polistirene espanso ad alta densità
Pompa di drenaggio		Modello standard PSB-7 con testa di 700 mm (testa di 1200 mm opzionale)
Materiale di isolamento		XPE	XPE	XPE	XPE	XPE	XPE
Spessore dell'isolamento	mm	5	5	5	5	5	5
Filtro
Tipo		Filtro primario
Materiale		ABC+nylon
Spessore		12	12	12		14	14
Dimensione	mm	350*333			12	430*407
Per tutte le dimensioni dei pannelli a blocco
Dimensione netta (HLP)	mm	68068030				83083030
Dimensione del pacco (HLP)	mm	72072075				86086075
Peso netto/lordo	kg	2.3/3.7				3.5/5.2
Per tutte le dimensioni del corpo a blocco
Dimensione netta (HLP)	mm	580580250				705705290
Dimensione del pacco (HLP)	mm	675675270				800800310
Peso netto/lordo	kg	17.7/19.3				21.5/23.8
Livello di pressione sonora a una distanza di 1 m H/M/L	dB	37/35/29	39/37/31	41/37/30	42/38/32	43/39/32	45/37/34
Peso dell'unità	kg	20	20	20	20	25	25

Specifiche tecniche	Unità	MCFK-070-A2	MCFK-091-A2	MCFK-108-A2	MCFK-126-A2	MCFK-153-A2
Flusso d'aria H/M/L	m³/ora	1360/1030/690	1699/1290/860	2039/1499/1030	2379/1799/1199	2718/2098/1599
Capacità di raffreddamento totale H/M/L	W	7200/5454/3654	9000/6831/4554	10800/7938/5454	12600/9531/6354	15300/11810/8469
Capacità di raffreddamento sensibile H/M/L	W	5400/4091/2741	6750/5124/3416	8100/5954/4091	9450/7149/4766	11475/8858/6352
Potenza termica totale	W	10800/8181/5481	13500/10247/6831	16200/11907/8181	18900/14297/9531	23700/18293/13939
Alimentazione	V/F/Hz	220/1/50
Ventola e motore
Tipo di ventola		Ruota del ventilatore centrifugo
Dimensione della ventola		⌀380	⌀476			⌀530
Tipo di motore		Motore AC
Potenza in ingresso	W	132	152	189	220	330
Classe di protezione IP nel motore		IP20	IP20	IP20	IP20	IP20
Classe di isolamento del motore		B	B	B	B	B
Dettagli della bobina
Materiale del tubo		Tubo di rame
Diametro esterno del tubo	mm	Standard - 9.52
Spessore del tubo	mm	0.3	0.3	0.3	0.3	0.3
Area	m²	13.4	19.7	19.7	19.7	27.1
Dimensione della bobina (H*L)	mm	225*43.3	250*43.3
Materiale delle alette		Briciole idrofobiche da 0.105 mm
Tipo di alette		Alette tipo lamella
Distanza tra le alette	mm	2	2	2	2	2
Il sistema di tubazioni "Ryady-2"		2	2	2	2	2
Circolazione		4 su 4 all'uscita		5 su 5 all'uscita
Pressione di lavoro massima	MPa	1.6	1.6	1.6	1.6	1.6
Collegamento
INGRESSO/USCITA	mm	3/4"	3/4"	3/4"	3/4"	3/4"
Drenaggio	mm	26	26	26	26	26
Corpo del dispositivo
Materiale del corpo		Acciaio zincato
Spessore del materiale	mm	0.8	0.8	0.8	0.8	0.8
Vassoio di drenaggio		Polistirene espanso ad alta densità
Pompa di drenaggio		Modello standard PSB-7 con testa di 700 mm (testa di 1200 mm opzionale)
Materiale di isolamento		XPE	XPE	XPE	XPE	XPE
Spessore dell'isolamento	mm	5	5	5	5	5
Filtro
Tipo		Filtro primario
Materiale		ABC+nylon
Spessore		14	14	14	14	14
Dimensione	mm	430*407	556*540			644*638
Per tutte le dimensioni dei pannelli a blocco
Dimensione netta (HLP)	mm	83083030	98098030			1140114030
Dimensione del pacco (HLP)	mm	86086075	1010101075			1170117075
Peso netto/lordo	kg	3.45/5.2	5.2/7.4	5.2/7.4	5.2/7.4	7.8/10.7
Per tutte le dimensioni del corpo a blocco
Dimensione netta (HLP)	mm	706706290	832832290			960960290
Dimensione del pacco (HLP)	mm	800800310	925925310			10541054320
Peso netto/lordo	kg	21.5/23.8	28.8./30.6	28.8./30.6	28.8./30.6	44.2/45.3
Livello di pressione sonora a una distanza di 1 m H/M/L	dB	45/38/37	47/39/36	50/45/37	52/46/39	57/52/48
Peso dell'unità	kg	25	32	32	32	45.4

Condizioni di prova nominali:
Raffreddamento: temperatura dell'aria in ingresso +27 °C ST/+19.5 °C MT, temperatura dell'acqua in ingresso +7 °C, temperatura dell'acqua in uscita +12 °C.
Riscaldamento: temperatura dell'aria in ingresso +21 °C, temperatura dell'acqua in ingresso +60 °C, stesso flusso d'acqua di quello per il raffreddamento.
Le misurazioni del livello di pressione sonora vengono effettuate in una stanza insonorizzata, con il punto di controllo situato 1,5 m sotto l'asse verticale dell'unità.

Modelli a 4 tubi

Specifiche tecniche	Unità di misura	MCFK-026-A4	MCFK-028-A4	MCFK-031-A4	MCFK-036-A4	MCFK-048-A4	MCFK-060-A4	MCFK-070-A4	MCFK-084-A4	MCFK-103-A4	MCFK-115-A4
Flusso d'aria (H/M/L)	m³/ora	680/520/350	800/580/390	850/640/430	1020/790/520	1360/1030/690	1700/1290/860	2040/1500/1030	2380/1800/1200	2890/2100/1600	3400/2600/1900
Capacità di raffreddamento totale (H/M/L)	kW	2.6/2.0/1.4	2.8/2.2/1.6	3.1/2.4/1.8	3.6/2.8/2.1	4.8/3.7/3.0	6.0/4.7/3.6	7.0/6.0/4.6	8.4/6.5/5.0	10.3/7.5/5.7	11.5/8.3/6.3
Potenza termica totale (H/M/L)	kW	2.6/2.0/1.5	3.1/2.3/1.7	3.5/2.7/2.1	4.3/3.2/2.5	4.9/4.3/3.5	6.5/5.4/4.2	7.2/5.6/4.3	8.7/7.6/5.8	11.9/8.7/6.6	15.2/11.3/8.7
Tipo di motore		Motore a corrente alternata
Livello di pressione sonora a una distanza di 1 m	dB	41	42	43	45	46	47	50	52	57	65
Alimentazione V/F/Hz		230/1/50
Collegamenti (ingresso/uscita)		ZG3/4” / ZG3/4”
Collegamento (drenaggio)	mm	26
Dimensione della ventola		Ø315	Ø315	Ø380	Ø380	Ø380	Ø476	Ø476	Ø476	Ø530	Ø530
Potenza in ingresso del motore	W	62	68	76	96	132	152	189	220	330	340
Peso netto, corpo a blocco	kg	21	21	26	26	26	35	35	35	53	53

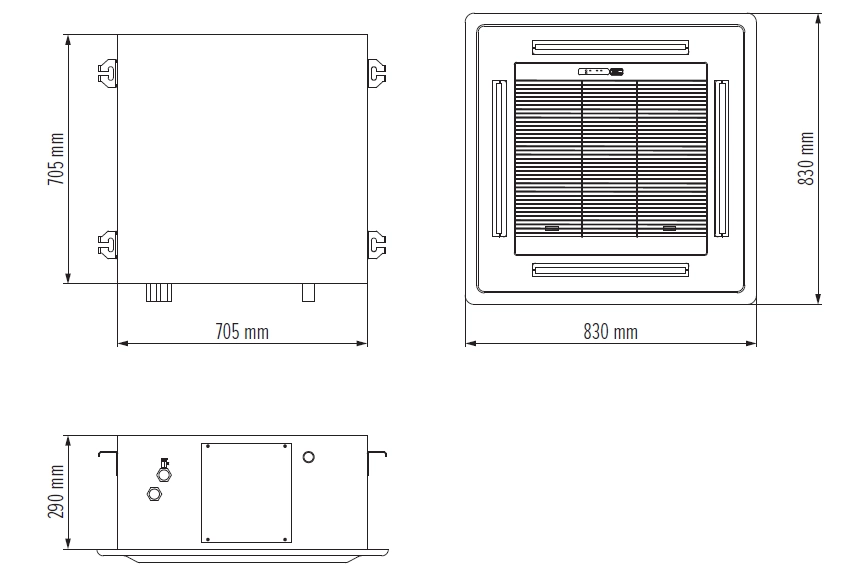

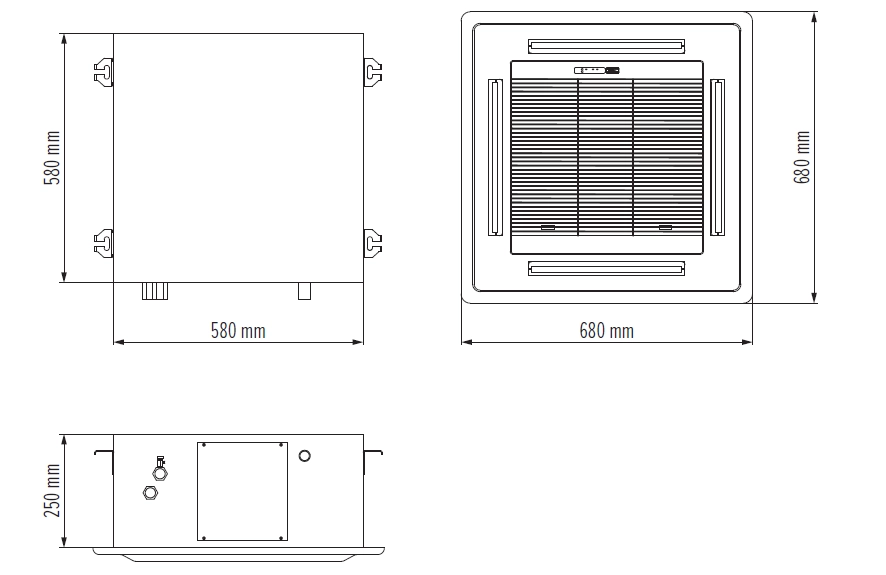

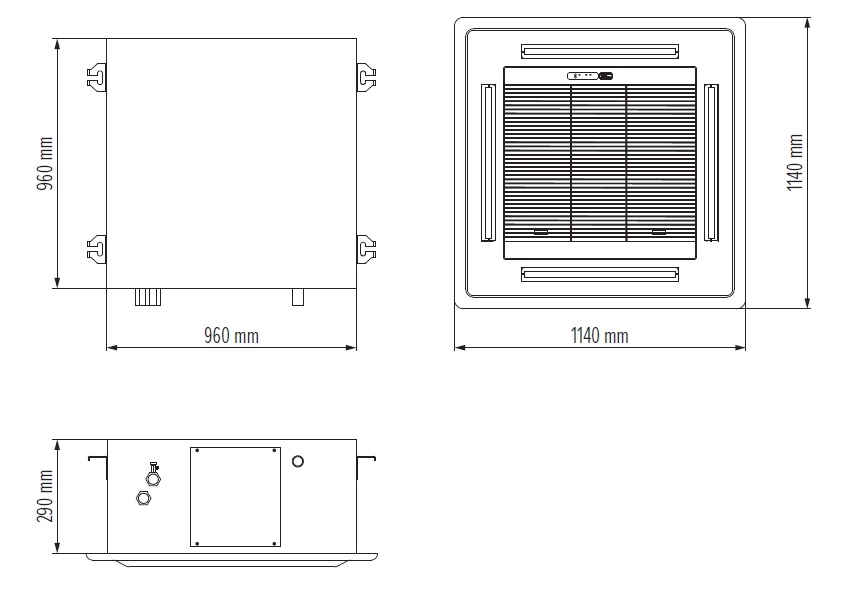

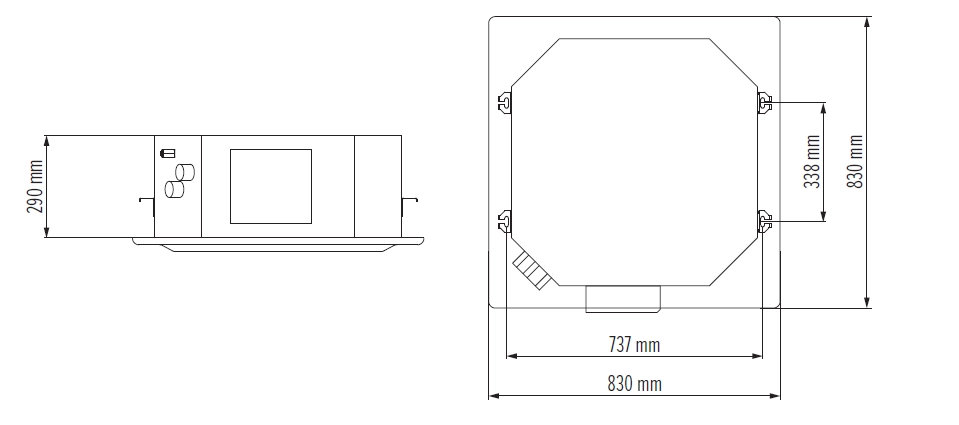

Dimensione netta, corpo a blocco (HLP)	mm	580x580x250		705x705x290			832x832x290			980x980x290
Dimensione netta, pannelli (HLP)	mm	680x680x30		830x830x30			980x980x30			1140x1140x30
