Pompa di calore modulare serie STANDARD MCU-YH

Alta efficienza, risparmio energetico e protezione dell'ambiente

La pompa di calore utilizza il refrigerante ecologico R410A. Si tratta di un refrigerante privo di cloro, stabile e non tossico, che non impoverisce lo strato di ozono e che è sicuro per l'ambiente. Questo refrigerante garantisce un trasferimento di calore efficiente, che si traduce in una maggiore capacità della pompa di calore modulare e in un minore consumo energetico.

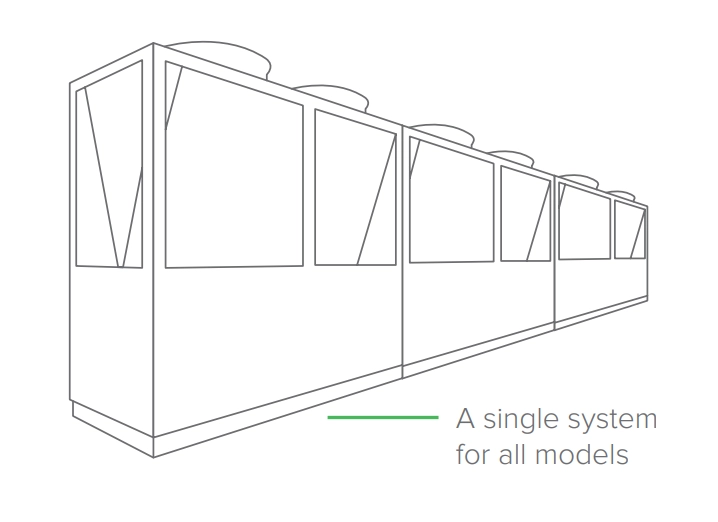

Design modulare

La caratteristica unica della serie è il suo design modulare con la possibilità di combinare fino a 16 moduli (165YH, più fino a 8 moduli) in un unico sistema. Questa caratteristica consente di estendere la capacità oltre 1 MW con un numero di stadi di capacità pari al numero di compressori, in modo da avere fino a 32 stadi di capacità con 16 moduli chiller (nei modelli a doppio compressore). L'intero sistema è controllato da un unico telecomando collegato al modulo master, mentre gli altri sono moduli slave. In questo modo si ottiene una pompa di calore monoblocco a N moduli.

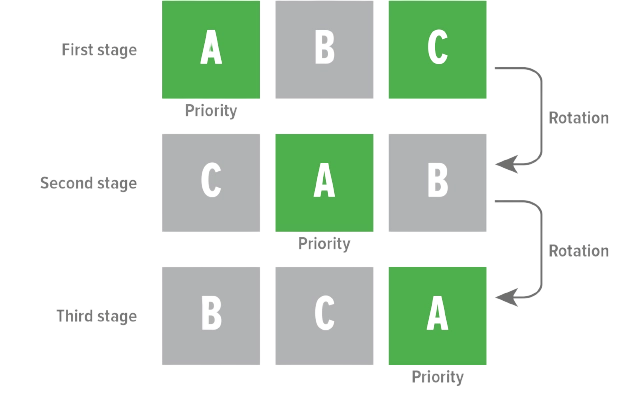

Pompa di calore master flottante

Ogni singola pompa di calore può funzionare come pompa master: è sufficiente collegarla una volta al controllore cablato. In questo modo si elimina il problema dell'interruzione del servizio dell'intero sistema, quando la pompa di calore master si guasta.

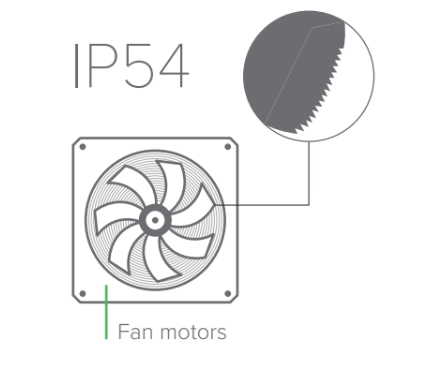

Ventilatori ad alta efficienza

Le pale del ventilatore in metallo con bordi a forma di sega garantiscono una maggiore portata d'aria e un'elevata resistenza, oltre a un basso livello di rumorosità. I motori dei ventilatori con grado di protezione IP54 garantiscono un funzionamento sicuro e affidabile anche in condizioni climatiche avverse.

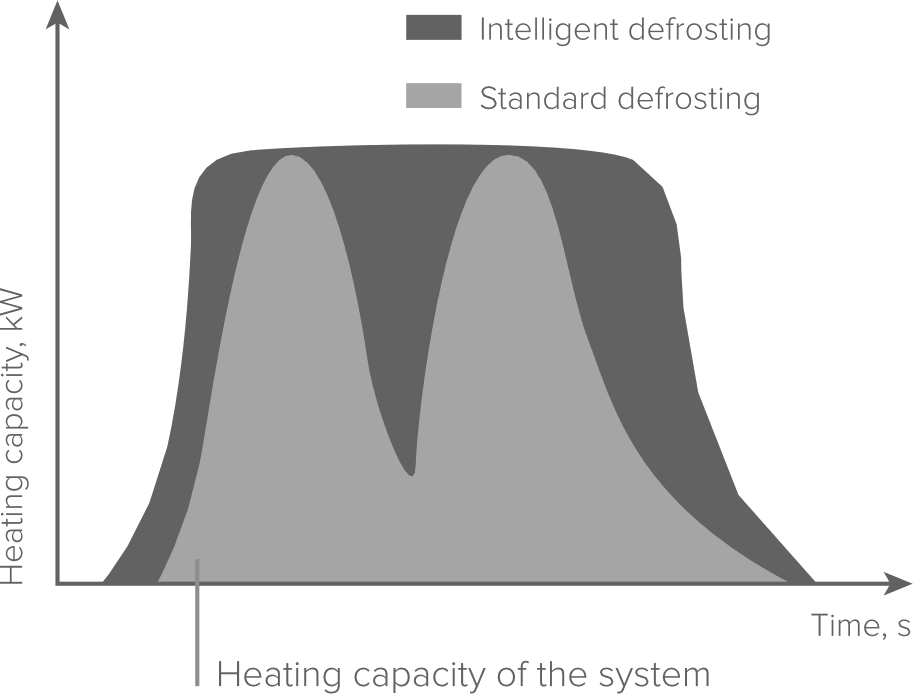

Sbrinamento intelligente

Il controllore rileva l'attuale grado di congelamento analizzando la portata d'aria, la caduta di temperatura e la pressione del refrigerante nello scambiatore di calore esterno. Nel primo metodo, lo sbrinamento viene periodicamente attivato e disattivato da un timer. Nel secondo metodo, l'avvio dello sbrinamento è coordinato con un sensore di temperatura dello scambiatore di calore esterno.

Facilità di manutenzione

Lo spegnimento di uno dei moduli non arresta l'intero sistema. Di conseguenza, è possibile riparare, risolvere i problemi, sostituire o aggiungere qualsiasi modulo in qualsiasi momento, mentre si raffredda o si riscalda l'impianto senza interruzioni.

Protezione potente

La pompa di calore è dotata di una potente protezione, tra cui una funzione di autodiagnosi che garantisce un funzionamento duraturo, costante e affidabile. La pompa di calore può essere impostata per riprendere rapidamente il funzionamento corrente dopo il ripristino dell'alimentazione.

• Protezione da sovraccarico del compressore
• Protezione da alta/bassa pressione
• Protezione da alta/bassa tensione
• Protezione da mancanza d'acqua
• Protezione dal cortocircuito del compressore
• Protezione contro il surriscaldamento del motore del ventilatore
• Protezione dell'alimentazione elettrica
• Protezione della temperatura di scarico
• Protezione della temperatura dell'acqua in uscita

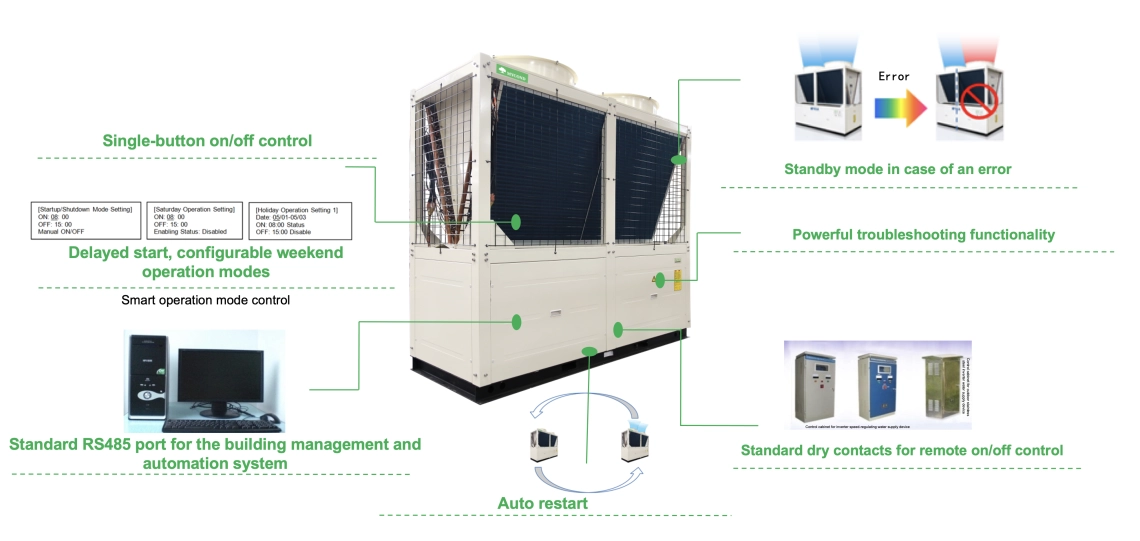

Sistema di controllo

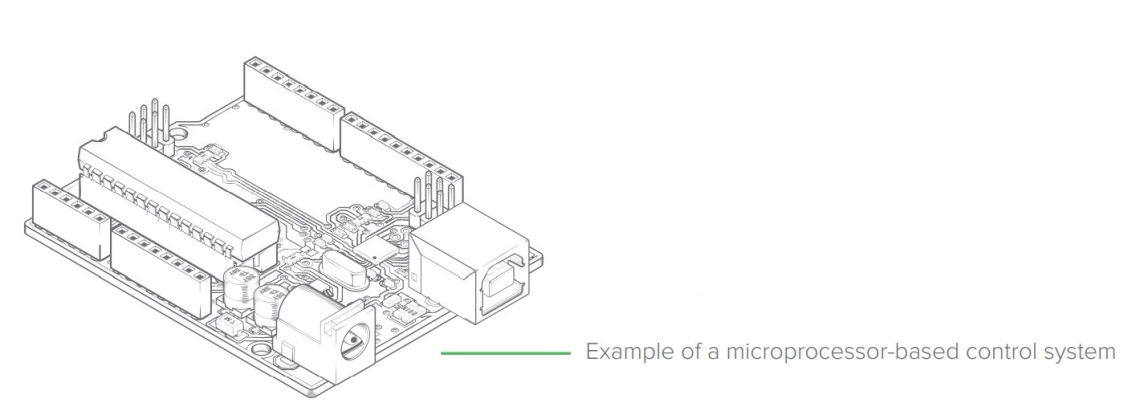

La pompa di calore è dotata di un sistema di controllo a microprocessore di terza generazione e di un telecomando all'avanguardia. Il sistema di controllo modulare integrato nella pompa di calore è dotato di porte USB per facilitare la manutenzione e l'aggiornamento del software di controllo.

Modbus

La scheda Modbus è inclusa come standard, in modo che la pompa di calore possa essere collegata a un sistema di gestione nuovo o esistente per un comodo controllo e analisi a distanza tramite PC.

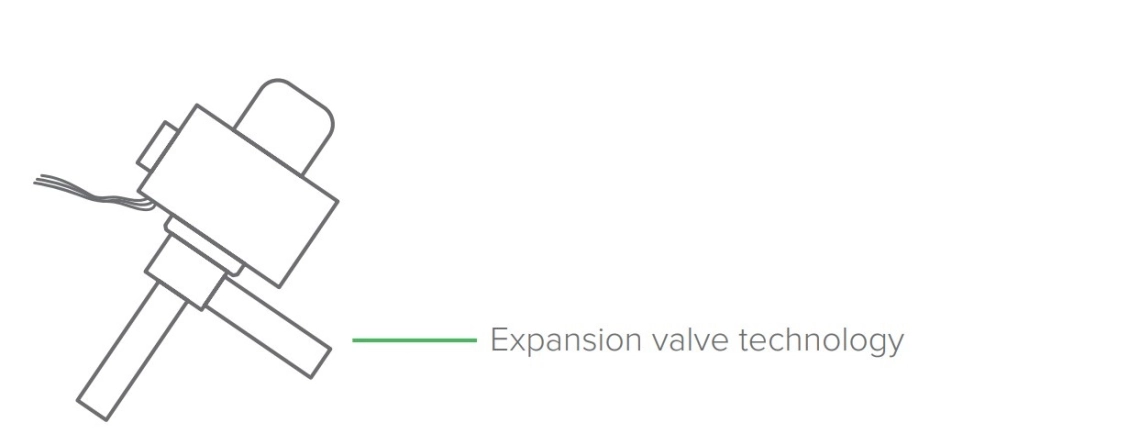

Preciso EXV

La pompa di calore è dotata di un EXV a 480 fasi per un controllo preciso del flusso di refrigerante. La tecnologia di controllo brevettata consente una regolazione dinamica rapida e accurata del livello di refrigerante nel sistema in base alle variazioni di carico, migliorando così notevolmente l'efficienza energetica.

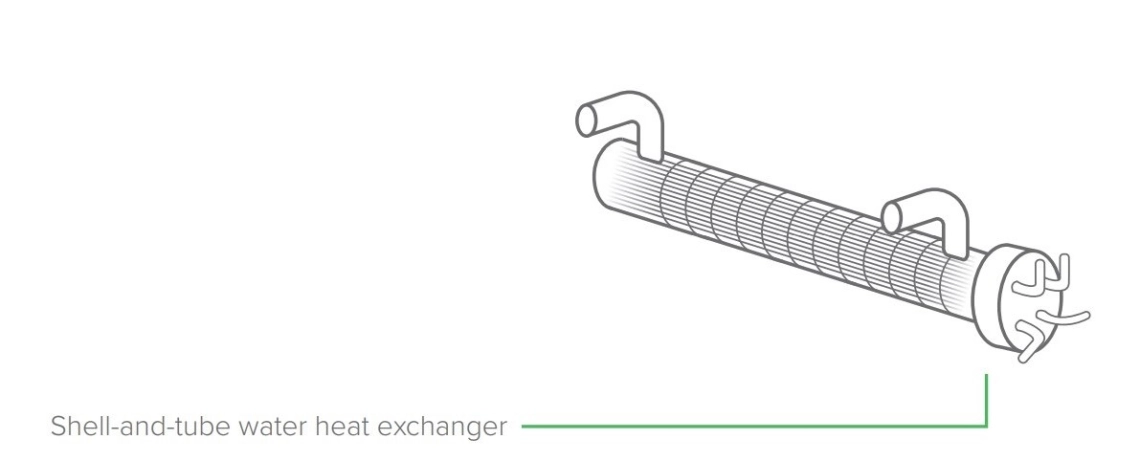

Scambiatore di calore a fascio tubiero

La pompa di calore è dotata di uno scambiatore di calore ad acqua a fascio tubiero ad alta efficienza. La superficie interna scanalata e la sezione a forma di vite migliorano il trasferimento di calore, mentre i canali del fluido più ampi rispetto a uno scambiatore di calore a piastre riducono la resistenza al flusso e impediscono l'intasamento dei tubi. Di conseguenza, lo scambiatore di calore a fascio tubiero è meno sensibile alla qualità dell'acqua e più resistente al gelo.

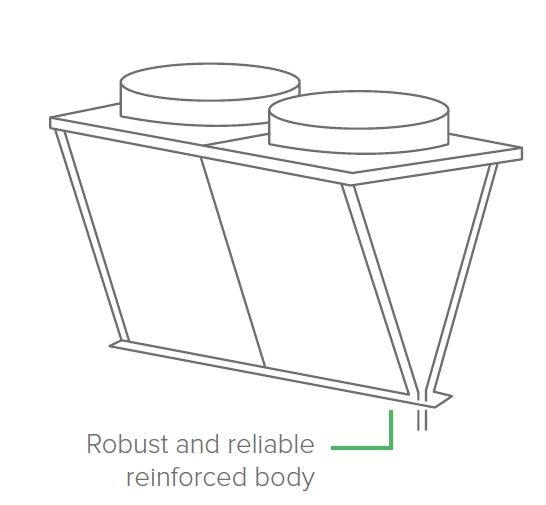

Condensatore a V

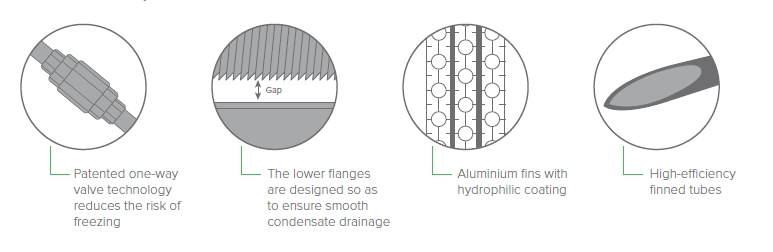

Lo speciale design a V dello scambiatore di calore ad aria garantisce un maggiore flusso d'aria, mentre le alette in alluminio idrofilo e i tubi interni ondulati migliorano l'efficienza del trasferimento di calore. Le pale della ventola in metallo e le griglie a rete garantiscono una maggiore affidabilità e protezione dagli urti esterni. Una valvola di non ritorno installata nel circuito del refrigerante sul fondo dello scambiatore di calore impedisce la circolazione del refrigerante a bassa temperatura in modalità di riscaldamento, mentre consente la circolazione del refrigerante ad alta temperatura in modalità di sbrinamento. In questo modo si evita la formazione di ghiaccio, proteggendo lo scambiatore di calore dal congelamento.

La tecnologia utilizzata impedisce la formazione di ghiaccio, proteggendo lo scambiatore di calore dal congelamento. Inoltre, è presente uno spazio tra il fondo dello scambiatore di calore e la pentola, che garantisce il libero flusso dell'acqua di scongelamento, migliorando così il drenaggio ed evitando che l'acqua si accumuli e si congeli.

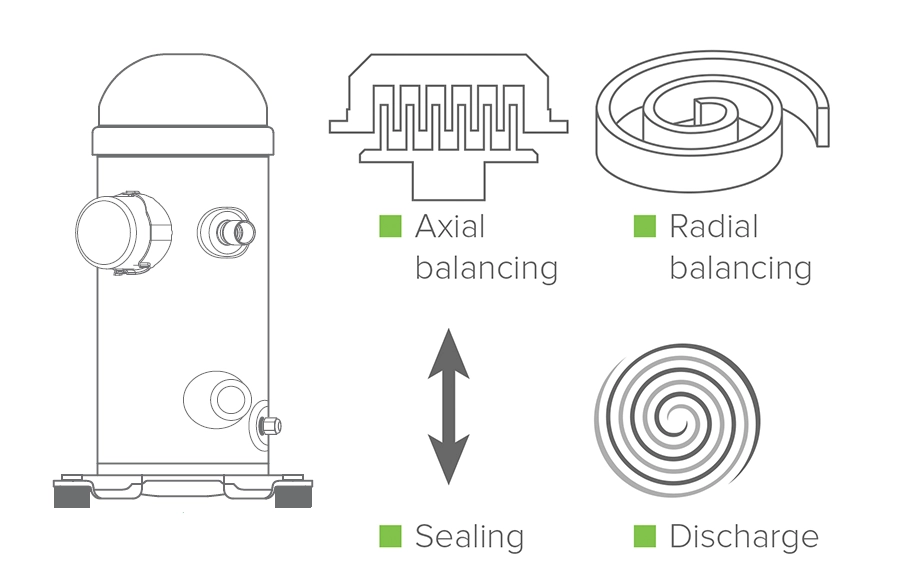

Efficiente compressore scroll

La pompa di calore è dotata di efficienti compressori scroll ermeticamente sigillati di marchi di fama mondiale. Il bilanciamento assiale e la tenuta senza contatto delle spirali assicurano un funzionamento senza attrito e riducono al minimo le perdite. Ciò garantisce una maggiore efficienza del compressore e un funzionamento affidabile, oltre a bassi livelli di vibrazioni e rumorosità.

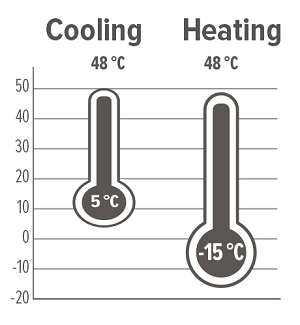

Limiti di funzionamento

La pompa di calore funziona fino a -15 gradi in modalità calore e fino a + 48 gradi in modalità freddo.

* Temporaneamente non disponibile nell'UE

Note:
1. La capacità di raffreddamento e il consumo di energia elettrica durante il funzionamento in raffreddamento si riferiscono alla portata nominale dell'acqua, alla temperatura dell'acqua in uscita di 7 °C e alla temperatura dell'aria ambiente di 35 °C.
2. La capacità di riscaldamento e il consumo di energia elettrica durante il funzionamento in riscaldamento si riferiscono alla portata nominale dell'acqua, alla temperatura dell'acqua in uscita di 45 °C e alla temperatura dell'aria ambiente di 7 °CDB.
