Refrigeratore d'acqua serie MWU

Versione Mycond delle pompe di calore MWU con condensatore ad acqua e compressori scroll. Disponibile nelle versioni solo raffreddamento e pompa di calore. Le pompe di calore sono altamente efficienti e sono ideali per progetti con aree di installazione ridotte e per progetti in cui l'unità esterna deve essere installata a distanza

Capacità di raffreddamento: 74,4 -149,2 kW

Capacità di riscaldamento: 81,2 - 154,2 kW

I refrigeratori ecologici raffreddati ad acqua della serie MWU offerti da Mycond sono la soluzione giusta per le strutture in cui l'area di installazione è ridotta o l'unità esterna deve essere installata a distanza.

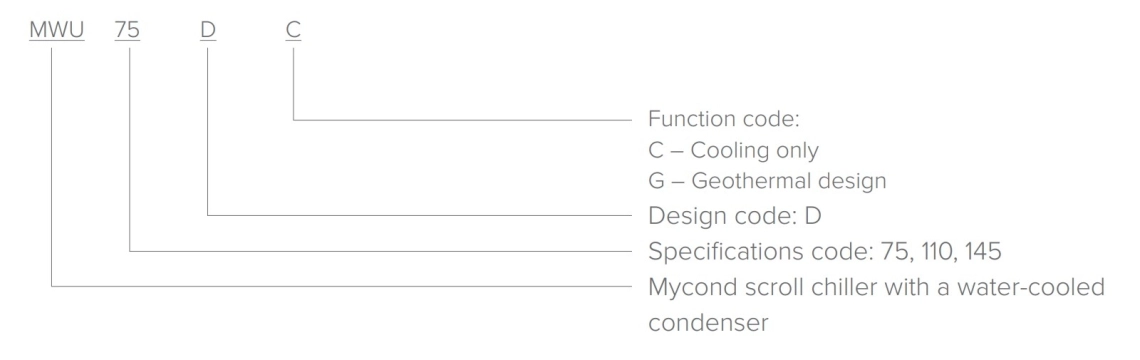

Designazione

Designation MWU series

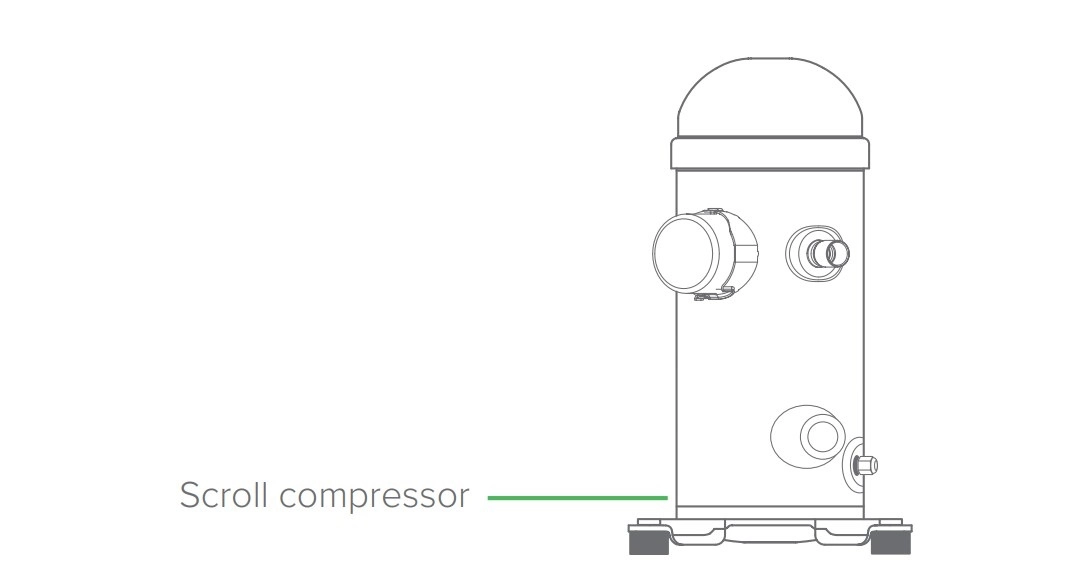

Compressore

In questa unità vengono utilizzati compressori scroll ad alta efficienza. Questo tipo di compressore ha una notevole capacità, basse perdite per attrito ed elevata efficienza operativa. Ogni unità modulare è dotata di due compressori scroll. Combinando più moduli in un unico sistema, è possibile controllare la capacità in più fasi, con una maggiore efficienza energetica in caso di carico parziale.

Compressor MWU

Condenser and evaporator MWU

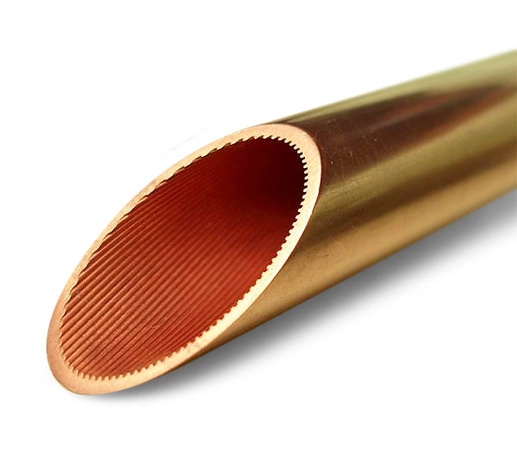

Condensatore ed evaporatore

L'unità utilizza scambiatori di calore a fascio tubiero ad alta efficienza realizzati con tubi di rame con superficie interna scanalata, che consentono un trasferimento di calore più efficiente grazie a un flusso di refrigerante più turbolento. La maggiore superficie riduce la caduta di temperatura durante lo scambio termico, migliorando l'EER. Il condensatore è dotato di un sottoraffreddatore nella parte inferiore per un migliore sottoraffreddamento del refrigerante liquido. Gli scambiatori di calore sono rigorosamente testati per verificare l'assenza di difetti e di perdite, per garantire sicurezza e affidabilità.

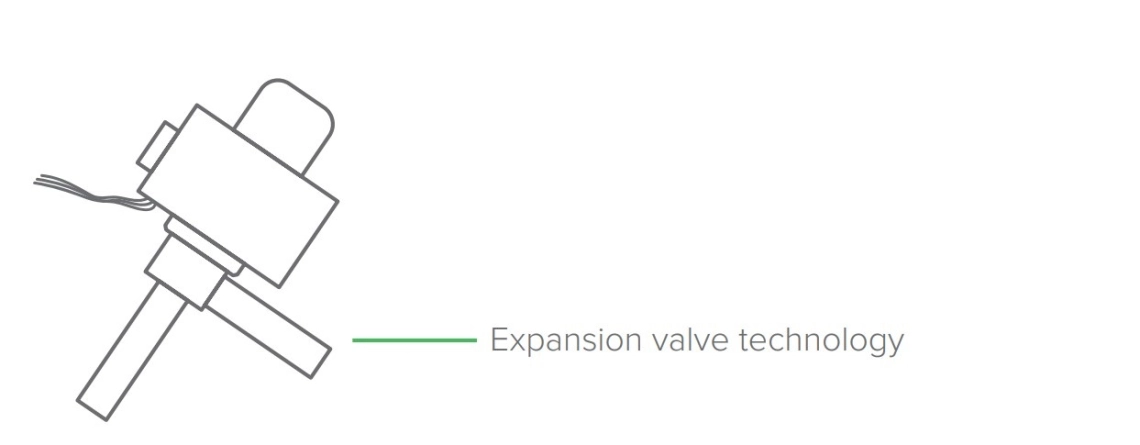

Accessori per il raffreddamento

La valvola di espansione elettronica e tutti i controlli di protezione utilizzati nelle unità sono forniti da produttori di fama mondiale, il che significa qualità comprovata e funzionamento stabile a lungo termine.

Cooling accessories MWU

Intelligent control MWU

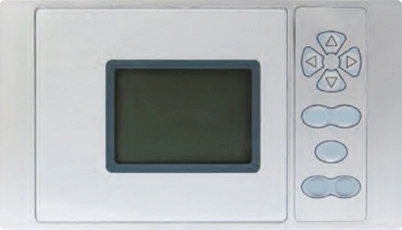

Controllo intelligente

L'unità è dotata di un'interfaccia di facile utilizzo per soddisfare le diverse esigenze operative. Grazie al monitoraggio basato su microcomputer, l'unità implementa varie funzioni, come il controllo della temperatura, l'impostazione dell'ora, la registrazione dei dati, la visualizzazione dello stato, l'uscita di allarme, l'impostazione della temperatura e il controllo di gruppo.

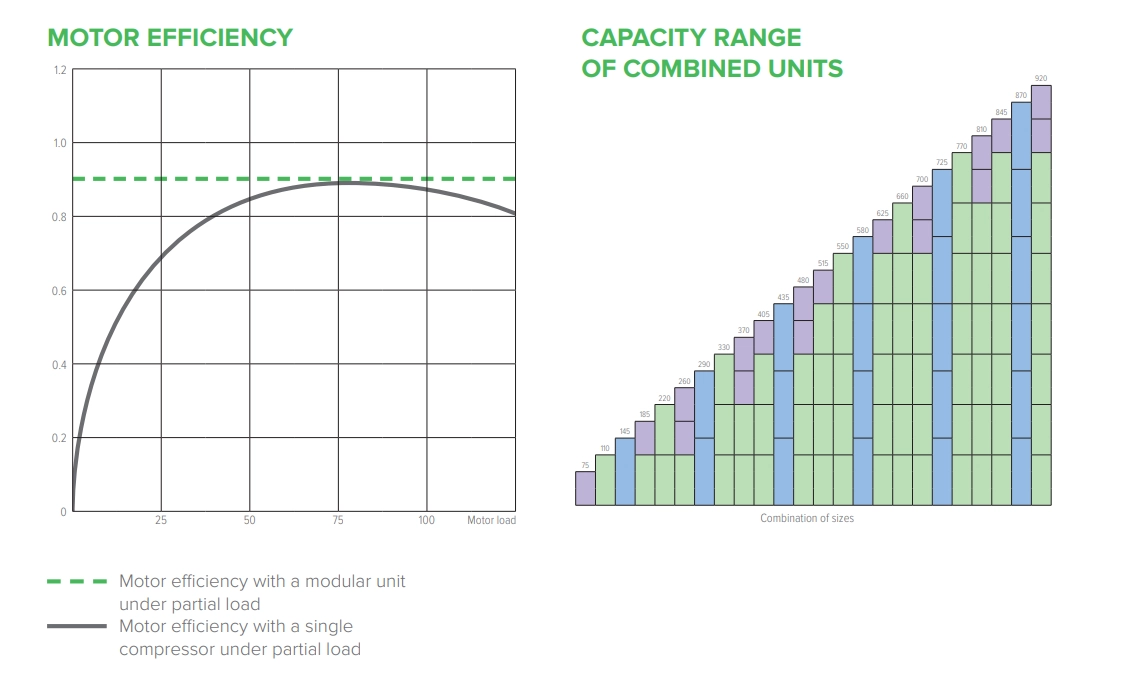

Design modulare per una maggiore efficienza energetica

Ogni singolo modulo offre un controllo della capacità in 2 fasi. La combinazione di moduli offre una maggiore flessibilità nel controllo della capacità. Il bilanciamento intelligente del compressore migliora l'efficienza del sistema ai piccoli carichi e risparmia energia per il funzionamento continuo. Il guasto di un modulo non influisce sugli altri moduli. I moduli possono essere combinati in modi diversi e controllati in modo indipendente.

Modular design for improved energy efficiency MWU

Numerose funzioni di protezione

Il funzionamento stabile di un condizionatore d'aria è fondamentale per gli utenti industriali e commerciali. Il refrigeratore scroll ecologico raffreddato ad acqua (pompa di calore) di Mycond ha superato test di lunga durata a condizioni ancora più severe di quelle richieste dallo standard nazionale. I risultati dei test superano lo standard nazionale. L'unità è dotata di numerose protezioni che garantiscono un funzionamento normale, una lunga durata e la sicurezza.

Numerous protection features MWU

Protezione della sequenza di fase
Protezione dell'arresto del compressore
Protezione dal sovraccarico del compressore
Protezione della temperatura di scarico
Protezione da alta e bassa pressione
Protezione contro la perdita di fase
Protezione automatica contro il congelamento
Allarme e reset automatico per alcuni guasti
Carico e scarico automatico
Potente interblocco esterno

specifiche di un'unità di solo raffreddamento

Caratteristiche tecniche	unità	mWU 075 DC	mWU 110 DC	mWU 145 DC
Capacità di raffreddamento	kW	74,4	112,2	146,3
Potenza in ingresso EER	kW w/W	14,9 5	22,4 5	29,2 5
Numero di compressori		2	2	2
Gradi di capacità	%	0/50/100	0/50/100	0/50/100
Diametro del tubo dell'acqua nell'evaporatore a fascio tubiero		DN 50	DN 50	DN 65
Portata d'acqua nell'evaporatore a fascio tubiero	^m3/h	12,8	19,3	25,2
Perdita di carico dell'acqua nell'evaporatore a fascio tubiero	kPa	39	47	60
Metodo di connessione nell'evaporatore a fascio tubiero		Morsetto flessibile	Morsetto flessibile	Morsetto flessibile
Diametro del tubo dell'acqua nel condensatore a fascio tubiero		DN 65	DN 65	DN 80
Portata dell'acqua nel condensatore a fascio tubiero	^m3/h	16,0	24,1	31,5
Perdita di carico dell'acqua nel condensatore a fascio tubiero	kPa	24	48	82
Metodo di collegamento nel condensatore a fascio tubiero		Morsetto flessibile	Morsetto flessibile	Morsetto flessibile
Tipo di compressore		Compressore ermetico scroll	Compressore ermetico scroll	Compressore ermetico scroll
Metodo di avvio		Avvio diretto	Avvio diretto	Avviamento diretto
Corrente massima di esercizio, А		48	71,9	95,8
Dimensioni, L x L x H	mm	1880×660×1380	1880×660×1490	1880×740×1590
Tipo di refrigerante		R410A	R410A	R410A
Numero di circuiti		2	2	2
Metodo di controllo		Valvola di espansione elettronica (EXV)	Valvola di espansione elettronica (EXV)	Valvola di espansione elettronica (EXV)
Carica di refrigerante	kg	12	14,5	18
Lubrificante		POE	POE	POE
Peso imballato	kg	470	520	630
Peso operativo	kg	500	555	670

Note:
1. I dati sopra riportati sono stati ottenuti alle condizioni operative nominali: temperatura dell'acqua refrigerata in entrata/uscita 12/7 °C; temperatura dell'acqua di raffreddamento in entrata/uscita 30/35 °C.
2. Alimentazione: 380 V, 3 + N, 50 Hz; tolleranza di tensione: ±10%.
3. Per altri parametri dell'unità associata, contattare il fornitore.
4. Le specifiche dell'unità possono essere modificate senza preavviso a scopo di miglioramento.

Specifiche	Unità	MWU 075 DG	MWU 110 DG	MWU 145 DG
Capacità di raffreddamento	kW	75,6	113,4	149,2
Capacità di riscaldamento	kW	81,2	121,2	154,2
Potenza in ingresso in modalità di raffreddamento EER	kW W/W	13,7 5,52	20,5 5,53	27,1 5,5
Potenza in ingresso in modalità riscaldamento COP	kW W/W	18,3 4,44	28,1 4,3	36 4,3
Numero di compressori		2	2	2
Gradi di capacità	%	0/50/100	0/50/100	0/50/100
Diametri dei tubi dell'acqua sul lato dell'acqua fredda e dell'acqua calda		DN 50	DN 50	DN 65
Portata d'acqua sul lato dell'acqua fredda e calda	^m3/h	13	19,5	25,7
Perdita di carico dell'acqua sul lato dell'acqua fredda e calda	kPa	40	48	63
Metodo di collegamento sul lato acqua fredda e calda		Morsetto flessibile	Morsetto flessibile	Morsetto flessibile
Diametri dei tubi dell'acqua sul lato del circuito dell'acqua di falda		DN 65	DN 65	DN 80
Portata d'acqua sul lato del circuito di falda	^m3/h	16,3	24,4	32,1
Perdita di carico dell'acqua sul lato del circuito dell'acqua di falda	kPa	25	50	87
Metodo di collegamento sul lato del circuito dell'acqua di falda		Morsetto flessibile	Morsetto flessibile	Morsetto flessibile
Tipo di compressore		Compressore ermetico scroll	Compressore ermetico scroll	Compressore ermetico scroll
Metodo di avvio		Avvio diretto	Avvio diretto	Avviamento diretto
Corrente massima di esercizio, А		48	71,9	95,8
Dimensioni, L x L x H	mm	1880×660×1380	1880×660×1490	1880×740×1590
Tipo di refrigerante		R410A	R410A	R410A
Numero di circuiti		2	2	2
Metodo di controllo		Valvola di espansione elettronica (EXV)	Valvola di espansione elettronica (EXV)	Valvola di espansione elettronica (EXV)
Carica di refrigerante	kg	12	14,5	18
Lubrificante		POE	POE	POE
Peso imballato	kg	470	520	630
Peso operativo	kg	500	555	670

Concentrazione raccomandata della soluzione glicolica:

Temperatura dell'acqua in uscita, °C	Frazione di massa consigliata, %
0 - 3	20
-5 - 0	25
-10 - -5	35

Note:
1. I dati sopra riportati sono stati ottenuti alle condizioni di funzionamento nominali:

Modalità di raffreddamento: temperatura dell'acqua refrigerata in ingresso/uscita 12/7 °C; temperatura dell'acqua geotermica in ingresso/uscita 25/30 °C.

Modalità di riscaldamento: temperatura dell'acqua calda in uscita 45 °C; temperatura dell'acqua geotermica in entrata 10 °C.
2. Se la temperatura dell'acqua geotermica in uscita è inferiore a 3 °C, aggiungere all'acqua una soluzione di glicole. Per i dettagli, vedere la tabella "Concentrazione consigliata della soluzione glicolica".
3. Alimentazione: 380 V, 3 + N, 50 Hz; tolleranza di tensione: ±10%.
4. Per altri parametri dell'unità associata, contattare il fornitore.
5. Le specifiche dell'unità possono essere modificate senza preavviso a scopo di miglioramento.
