Refrigeratore modulare raffreddato ad aria, serie R32 MCU-OHDD

La serie R32 è una nuova generazione di refrigeratori modulari che coniuga efficienza energetica, rispetto dell'ambiente e comfort. Il controllo intelligente con la possibilità di operare in modalità raffreddamento, riscaldamento e acqua calda sanitaria, il funzionamento silenzioso e la struttura modulare flessibile li rendono una scelta universale per qualsiasi struttura, dai complessi residenziali ai grandi edifici commerciali.

Capacità di raffreddamento: 76-153 kW

Capacità di riscaldamento: 81-161 kW

Volete acquistare o avete domande?

Mycond

Serie R32 MCU-OHDD

MULTIFUNZIONALITÀ

Riscaldamento, raffreddamento e acqua calda integrati in un unico sistema, facilmente adattabile a numerose applicazioni.

MyCond MCU-OHDD – raffreddamento efficiente per edifici commerciali

Sezione verticale della struttura MyCond MCU-OHDD

I COMPONENTI AD ALTE PRESTAZIONI OFFRONO PRESTAZIONI ECCELLENTI

Compressore scroll DC completamente inverter con tecnologia EVI

Il compressore DC Inverter di ultima generazione con tecnologia EVI garantisce un'elevata "potenza" del dispositivo. Il design esclusivo, con un rapporto di compressione più elevato e una maggiore differenza di pressione, consente al dispositivo di funzionare in modo affidabile anche nelle condizioni ambientali più difficili. Questo design consente una regolazione continua della capacità del compressore per un controllo preciso della temperatura.

Tecnologia EVI

Grazie alla tecnologia EVI, la pompa di calore può funzionare stabilmente a temperature ambiente inferiori a -30ºC, mentre le sue prestazioni sono state notevolmente migliorate.

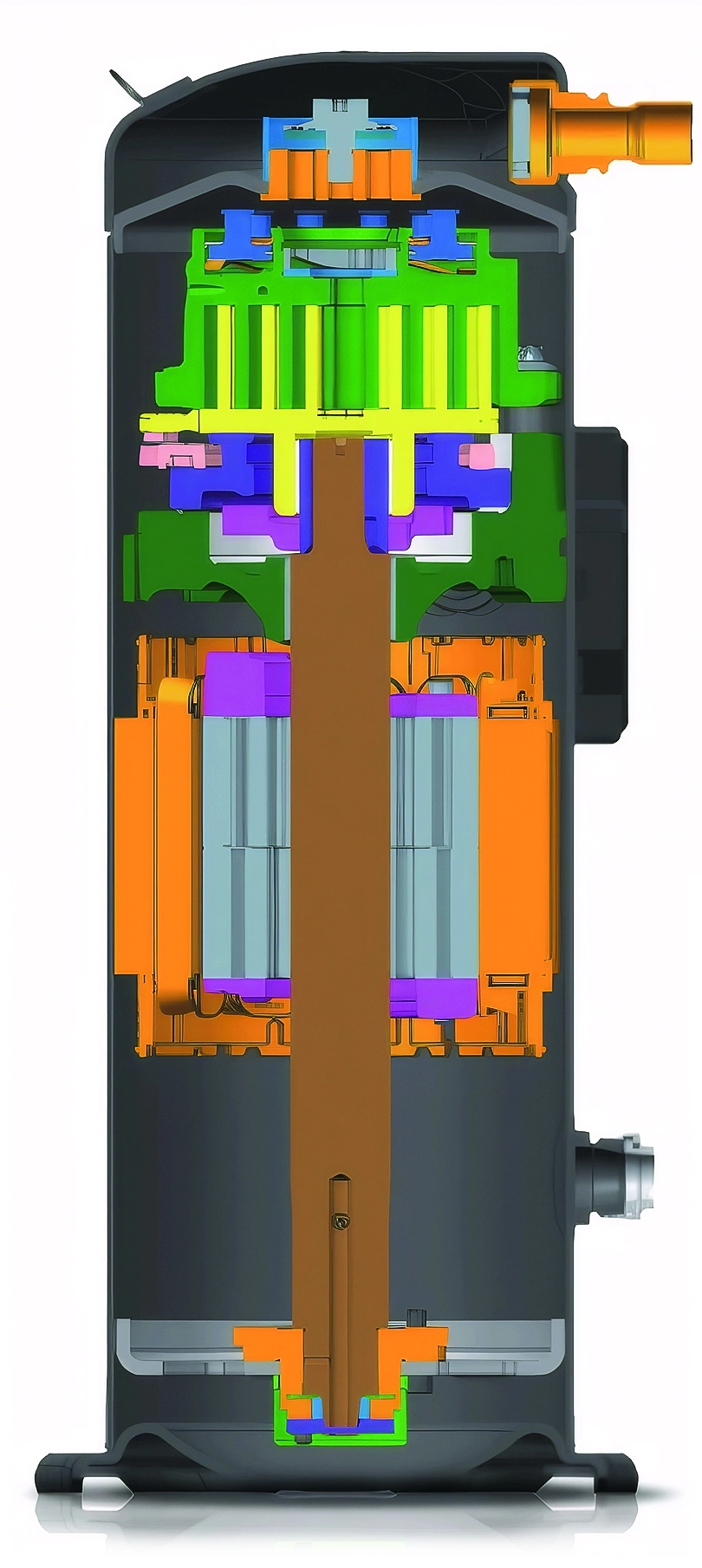

Sezione trasversale della pompa di calore MyCond MCU-OHDD

Compressore rotativo MyCond MCU-OHDD

Progettazione ottimizzata della tecnologia scroll e VCR

Scroll e VCR ottimizzati per adattarsi meglio alle condizioni di carico parziale e ai requisiti operativi per migliorare l'efficienza stagionale. *VCR: rapporto di compressione variabile

Motore BPM

Dotato di uno speciale motore BPM (Brushless Permanent Magnet) ottimizzato per prestazioni migliorate e livelli di rumore ridotti.

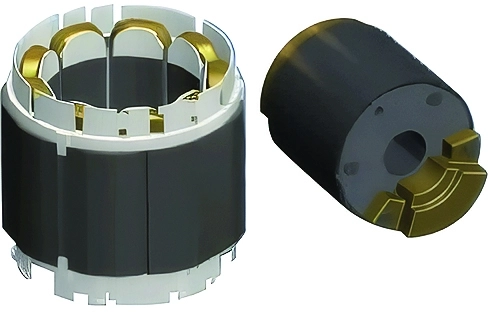

MyCond MCU-OHDD Rotore e statore di un motore elettrico ad alta efficienza per un compressore

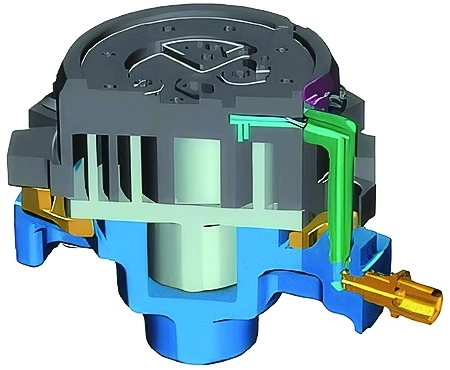

Cuscinetto assiale e radiale MyCond MCU-OHDD: affidabilità e stabilità del funzionamento del compressore

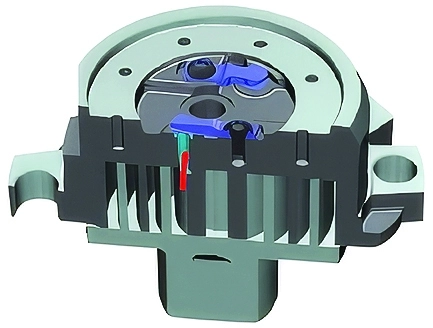

Design a doppia compatibilità

Protegge il compressore da sporco o liquidi che penetrano nell'unità spirale. La spirale mobile entra in contatto con quella fissa con la forza adeguata per evitare usura e perdite.

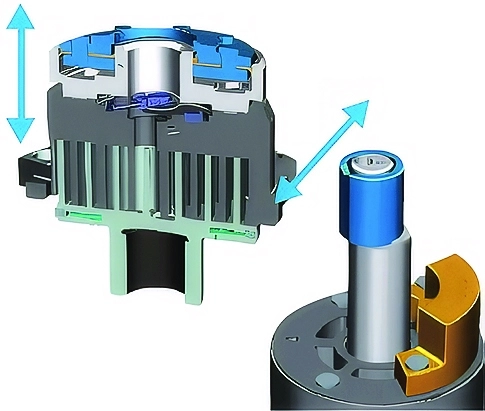

Progettazione del collegamento oscillante

Controllo della forza tra le spirali mobili e fisse all'aumentare della velocità del compressore.

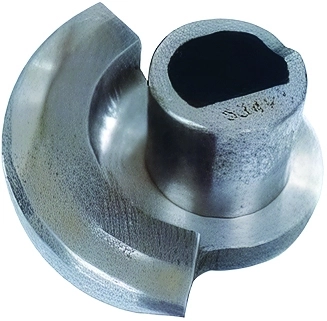

Parte MyCond MCU-OHDD per il funzionamento efficiente del sistema di aria condizionata

Pompa dell'olio

Dotato di pompa dell'olio a spostamento positivo per la lubrificazione del sistema di cuscinetti in condizioni di flusso.

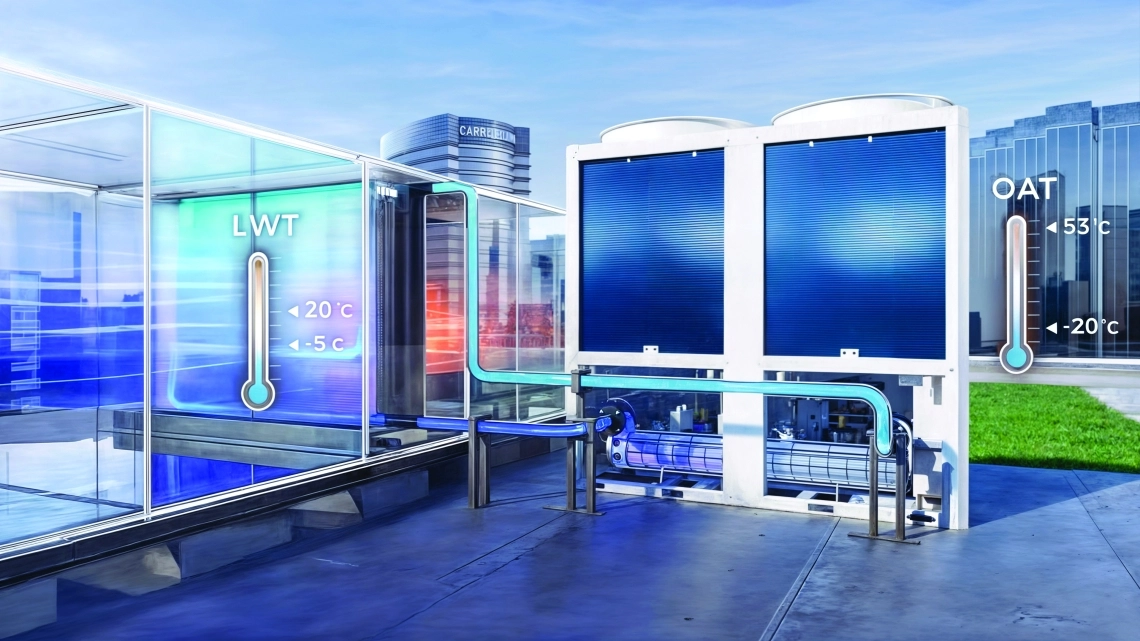

MyCond MCU-OHDD funziona a temperature da -20°C a +53°C

FLESSIBILITÀ SENZA PARAGONI

Ampio intervallo operativo

Il dispositivo può funzionare stabilmente in diverse condizioni, il che rappresenta una soluzione ideale per diverse esigenze.

In modalità raffreddamento:

temperatura di mandata da -5°C a 20°C*, temperatura esterna da -20°C a 53°C.

In modalità riscaldamento e ACS:

temperatura di mandata da +20°C a +60°C*, TEMPERATURA ESTERNA DA -20°C A 50°C.

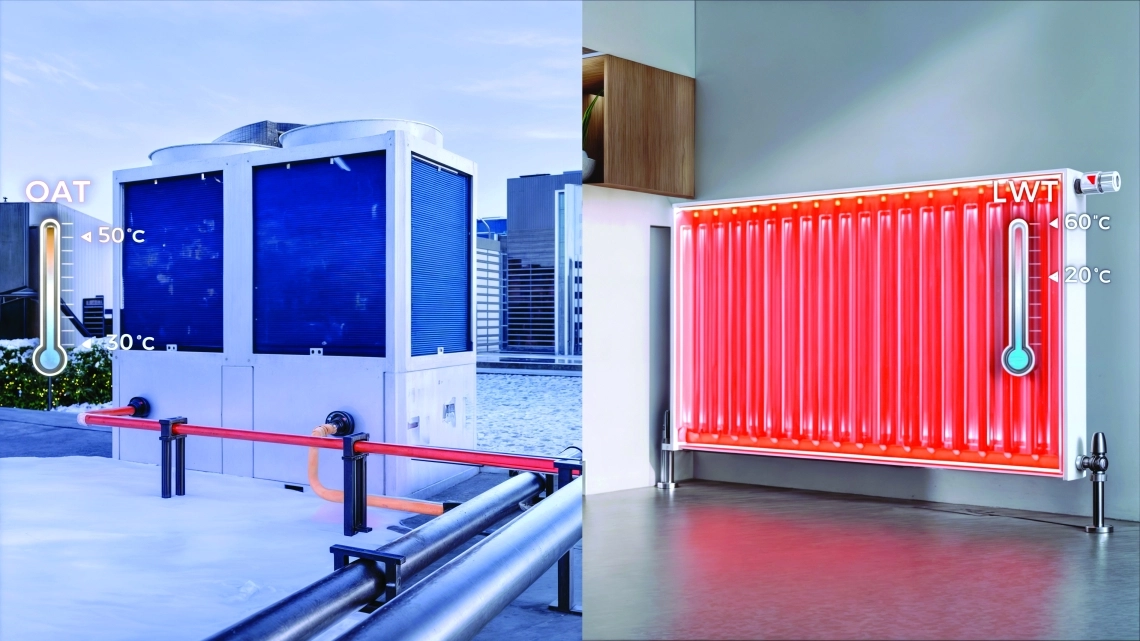

Riscaldamento degli ambienti MyCond MCU-OHDD con alimentazione del refrigerante fino a +60 °C

DIMENSIONI GENERALI

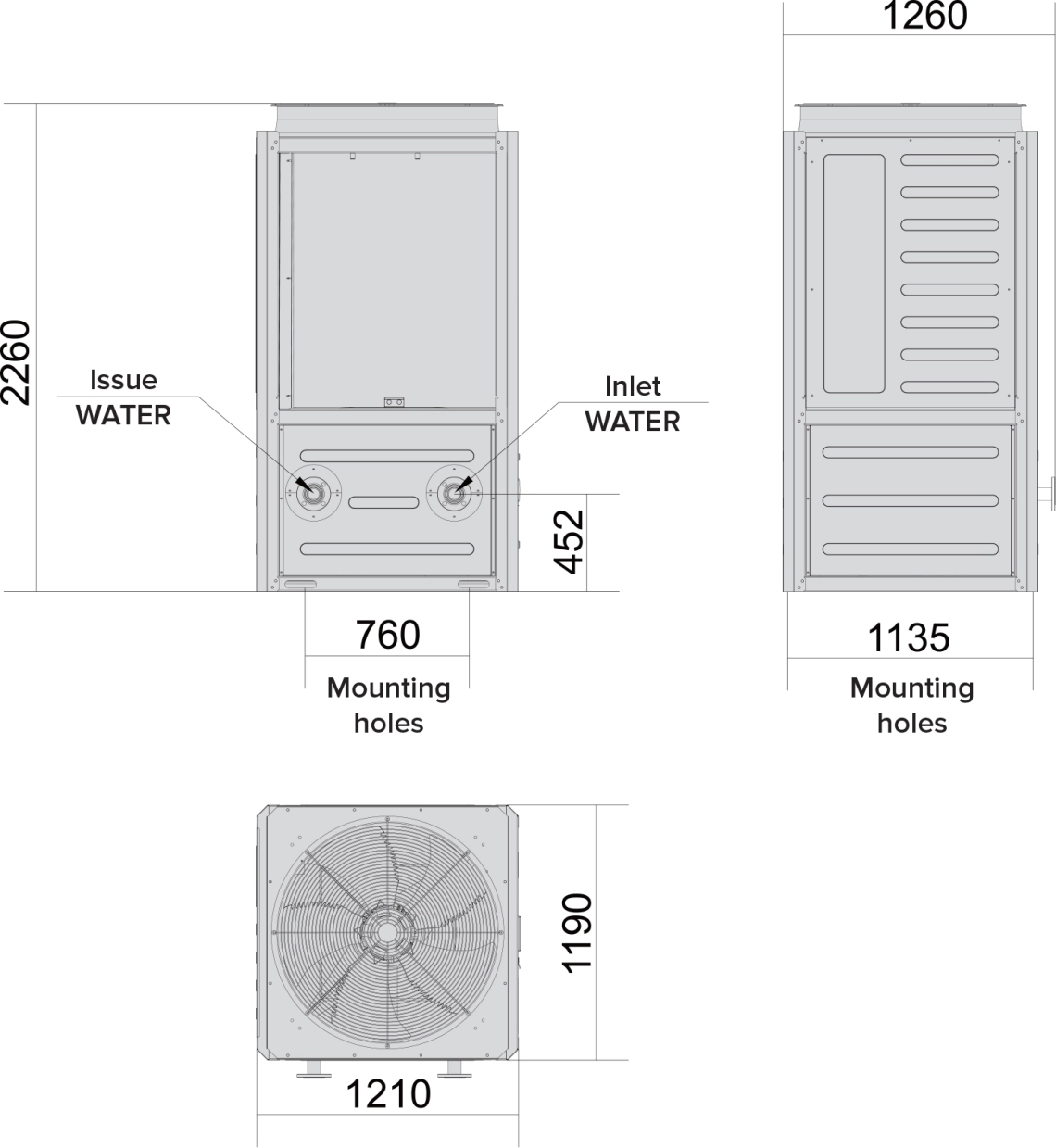

Dimensioni esterne di MCU080OHDD

Dimensioni complessive MyCond MCU-OHDD - 1

Dimensioni esterne MCU0130OHDD, MCU0150OHDD

Dimensioni complessive MyCond MCU-OHDD - 2

SPECIFICHE TECNICHE

Specifiche tecniche		Unità di misura	MCU080OHDD	MCU0130OHDD	MCU0150OHDD
Raffreddamento (Temperatura dell'acqua in uscita 7°C/ Temperatura dell'aria esterna 35°C)	Capacità (max) Potenza assorbita (max) EER (max) Capacità (nominale) Potenza assorbita (nominale) EER (nom)	kW kW kW/kW kW kW kW/kW	76.0 29.01 2.62 65.0 22.03 2,95	137.0 46,92 2.92 100.0 28.60 3.50	153.0 56.56 2.70 130.0 42,88 3.03
Riscaldamento (Temperatura dell'acqua in uscita 45°C/ Temperatura dell'aria esterna 7°C)	Capacità (max) Potenza in ingresso (max) COP (massimo) Capacità (nominale) Potenza in ingresso (nominale) COP (nom)	kW kW kW/kW kW kW kW/kW	81.0 24.40 3.32 71.0 18.93 3,75	151.0 41,95 3.60 100.0 24.20 4.13	161.0 47.08 3.42 142.0 36,90 3,85
Efficienza energetica stagionale	VEGGENTE ηs,c SCOP (35°C) ηs,c SCOP (55°C) ηs,c	S/S % S/S % S/S %	4.60 181 4.51 178 3.65 143	4.88 192 4,85 191 3,85 151	4.82 190 4.60 181 3,80 149
Intervallo di temperatura di esercizio	Raffreddamento Riscaldamento	°C °C	-20~53°C -30~50°C
Intervallo di temperatura dell'acqua in uscita	Raffreddamento Riscaldamento	°C °C	-5~20°C 20~60°C
Alimentazione elettrica		Ph/V/Hz	3N~/380~415V/50Hz
Livello di potenza acustica		dB	88	88	91
Tipo di scambiatore di calore ad acqua			Scambiatore di calore a fascio tubiero
Tipo di scambiatore di calore ad aria			Tubo di rame e alette di alluminio
Tipo di valvola a farfalla del refrigerante			Valvola di espansione elettronica
Compressore	Tipo Quantità		Compressore scroll con inverter
Compressore	Tipo Quantità		1	2	2
Refrigerante	Tipo		R32
Fan	Tipo Flusso d'aria Quantità	m3/h	Assiale
			25400	20500	25400
			1	2	2
Sistema idrico	Resistenza all'acqua portata d'acqua Dimensioni del tubo dell'acqua (ingresso/uscita)	kPa m3/h	53	40	60
			12.20	17.2	1 24.4
			DN50/DN50	DN65/DN65	DN65/DN65
Dimensioni esterne	L×P×A	mm	1260×1210×2260	2260×1255×2260	226012552260
Peso	Peso netto	kg	500	910	910

Note:

1. I dati tecnici possono essere modificati dal produttore senza preavviso al fine di migliorare il prodotto.

2. Le prestazioni sono conformi agli standard EN14511 e EN14825.

3. Max.: 100% della frequenza del compressore.

4. Nom.: Dati nominali 80% della frequenza massima.

5. Per ulteriori informazioni, contattare lo staff Mycond.
