Serie Propano MCU-YHP

Il nuovo modello di pompa di calore Mycond offre elevate prestazioni tecniche e di efficienza, funzionando con ecologico R290. Fornisce un riscaldamento efficiente anche a -25 gradi, raggiungendo temperature fino a +75 gradi
Capacità di raffreddamento: fino a 32 kW
Capacità di riscaldamento: fino a 50 kW
Serie Propano MCU-YHP

L'espansione a 16 moduli consente flessibilità e ottimizzazione energetica, mentre l'alloggiamento compatto garantisce qualità e affidabilità.

Specifiche tecniche Unità MCU-YHP
Gamma di capacità di riscaldamento kW (17,56-55,30)
Capacità di riscaldamento kW 50,00
Riscaldamento (A7/W35) Capacità kW 12,35
COP W/W 4,05
Capacità di riscaldamento kW 50,00
Riscaldamento (A7/W55) Capacità. kW 17,50
COP W/W 2,86
Capacità di raffreddamento kW 40,00
Raffreddamento (A35/W18) Capacità. kW 11,05
EER W/W 3,62
Capacità di raffreddamento kW 32,00
Raffreddamento (A35/W7) Capacità. kW 13,30
EER W/W 2,41
Modalità bassa temperatura (W35) A++
Modalità a media temperatura (W55) A++
SCOP (35°C) 3,92
SCOP (55°C) 3,25
Portata d'acqua nominale m3/h 8,60
Tensione nominale /Frequenza V/Hz 400 В / 3N~ 50 Hz
Potenza massima in ingresso kW 19,84
Corrente massima in ingresso
А 30,30
Corrente nominale А 32
Selezione del fusibile Corrente nominale А 48

Note:

1. La capacità di raffreddamento e il consumo di energia elettrica in modalità di raffreddamento si riferiscono alla portata nominale dell'acqua, alla temperatura dell'acqua in uscita di 7 °C e alla temperatura ambientale di 35 °C.

2. La capacità di riscaldamento e il consumo di energia elettrica in modalità riscaldamento si riferiscono alla portata nominale dell'acqua, alla temperatura dell'acqua in uscita di 45 °C e alla temperatura ambiente di 7 °CDB.

Dimensioni

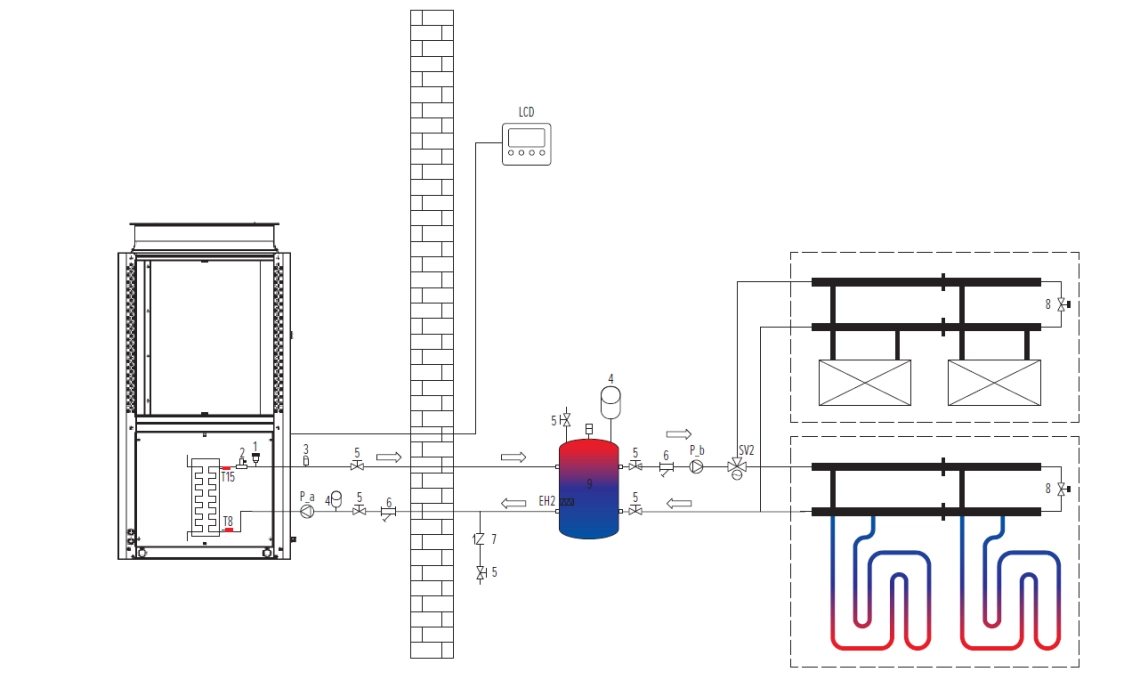

1. La scelta di tubi di diametro adeguato e l'installazione di valvole di bilanciamento contribuiscono alla distribuzione uniforme del flusso d'acqua; 2. L'impianto deve essere dotato di un sistema di reintegro automatico dell'acqua e una valvola di scarico automatica deve essere installata nel punto più alto della rete idrica. 3. La valvola di scarico è installata nella parte inferiore della tubazione per facilitare il drenaggio; 4. La valvola di scarico automatica è installata nel punto più alto della tubazione dell'impianto e la tubazione dell'acqua nel punto di installazione deve essere ampliata; 5. Il normale volume di lavoro dell'acqua deve garantire un normale sbrinamento in inverno (assicurarsi che il volume dell'acqua sia superiore a 10 L/kW); 6. All'interno dell'apparecchio è presente un flussostato dell'acqua, non è necessario installare apparecchiature aggiuntive; 7. Per facilitare la manutenzione, è presente un interruttore di flusso dell'acqua. Per facilitare la manutenzione dell'unità, è necessario installare un manometro sul tubo di uscita/ingresso dell'unità; 8. Se il dispositivo di riscaldamento prevede il controllo della temperatura ambiente, installare la valvola di bypass della pressione differenziale secondo lo schema; 9. Se il dispositivo non funziona in inverno, è necessario scaricare l'acqua nel sistema per evitare il congelamento dei tubi e dei componenti della pompa di calore.


flexibility and energy optimization MCU-YHP

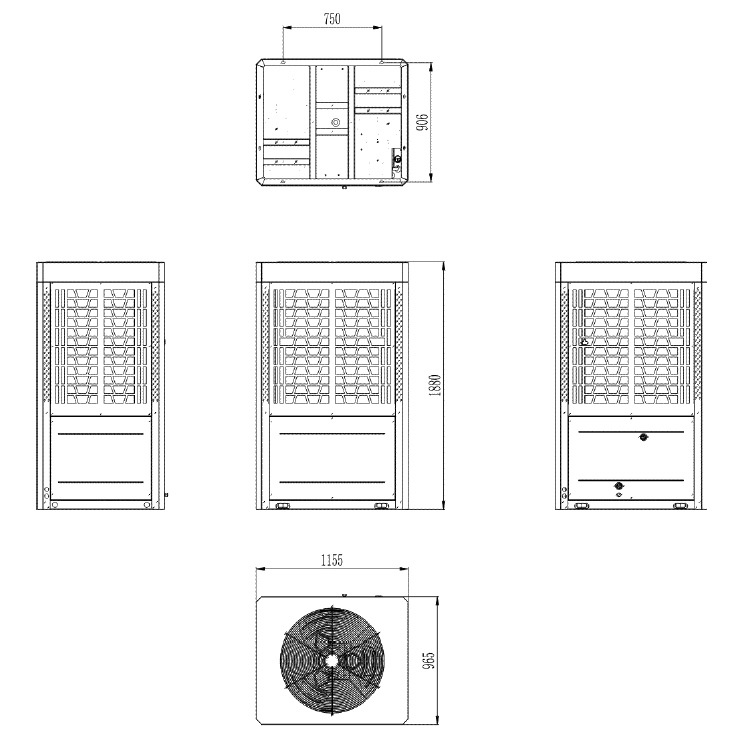

Dimensioni

MCU050YHT

Dimensions MCU050YHT
