Sistema di ventilazione BreezMe serie FC

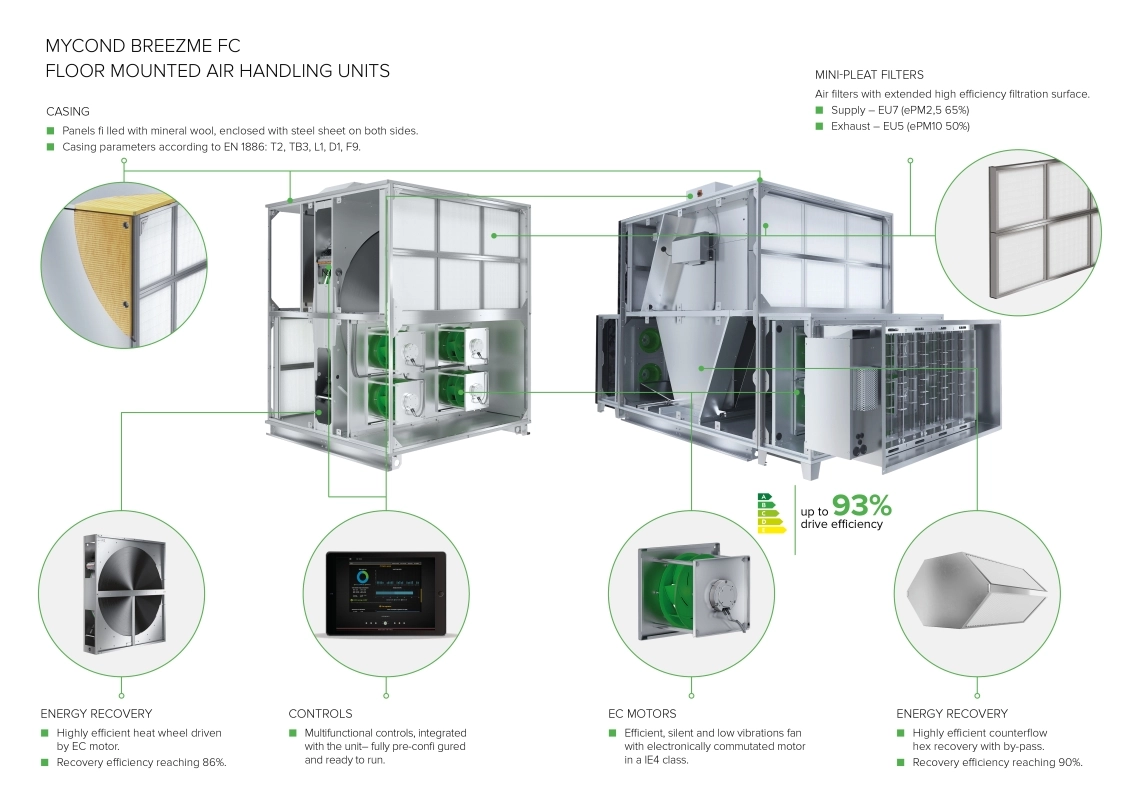

Le unità Mycond BreezMe FC in versione verticale sono dispositivi a risparmio energetico dotati di un rigeneratore rotativo o di un recuperatore esagonale in controcorrente, motori EC in configurazione ventilatore a parete, filtri Mini-Pleat e automazione Plug&Play integrata.

Portata d'aria: 840 ... 16500 m3/godz

Sistema di ventilazione BreezMe serie FC

Filtri mini-pleat

Filtri compatti altamente assorbenti con un'ampia superficie di filtrazione.
Alimentazione - classe UE 7
Scarico - classe UE 5

Involucro

Pannelli riempiti di lana minerale, chiusi con lamiera su entrambi i lati.
Parametri dell'involucro secondo EN 1886: T2, TB3, L1, D1, F9.

Recupero di energia

Scambiatore di calore esagonale in controcorrente ad alta efficienza con by-pass.
Efficienza di recupero fino al 90%.

Automazione

Automazione multifunzionale integrata nell'unità di trattamento dell'aria - configurata e pronta per il funzionamento.

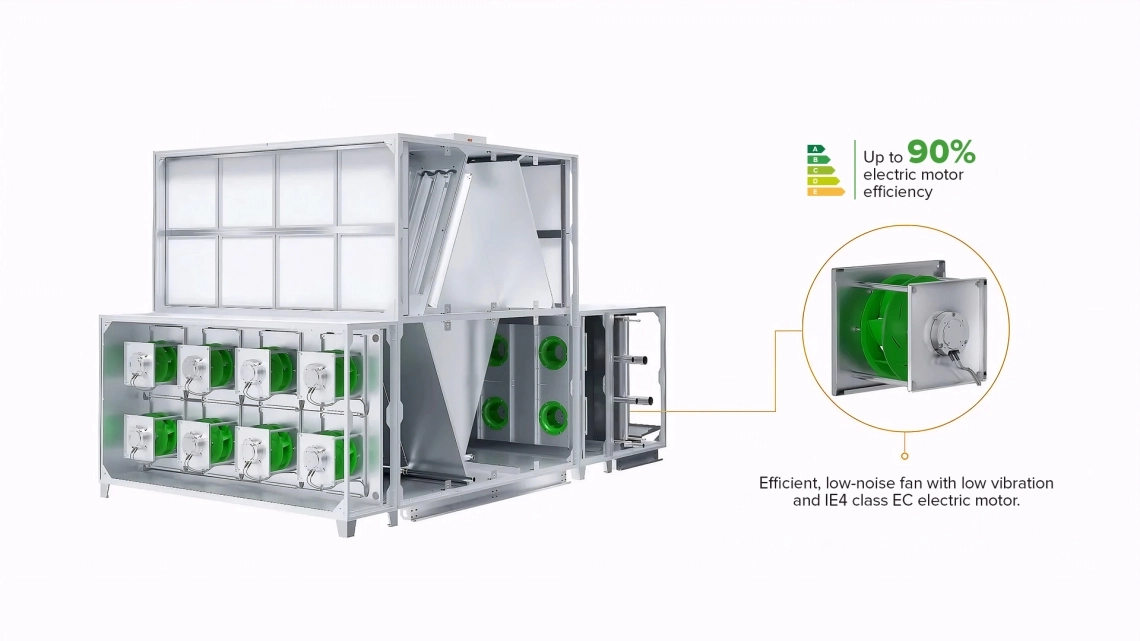

Motori EC

Ventilatore silenzioso ad alta efficienza con motore EC di classe IE4

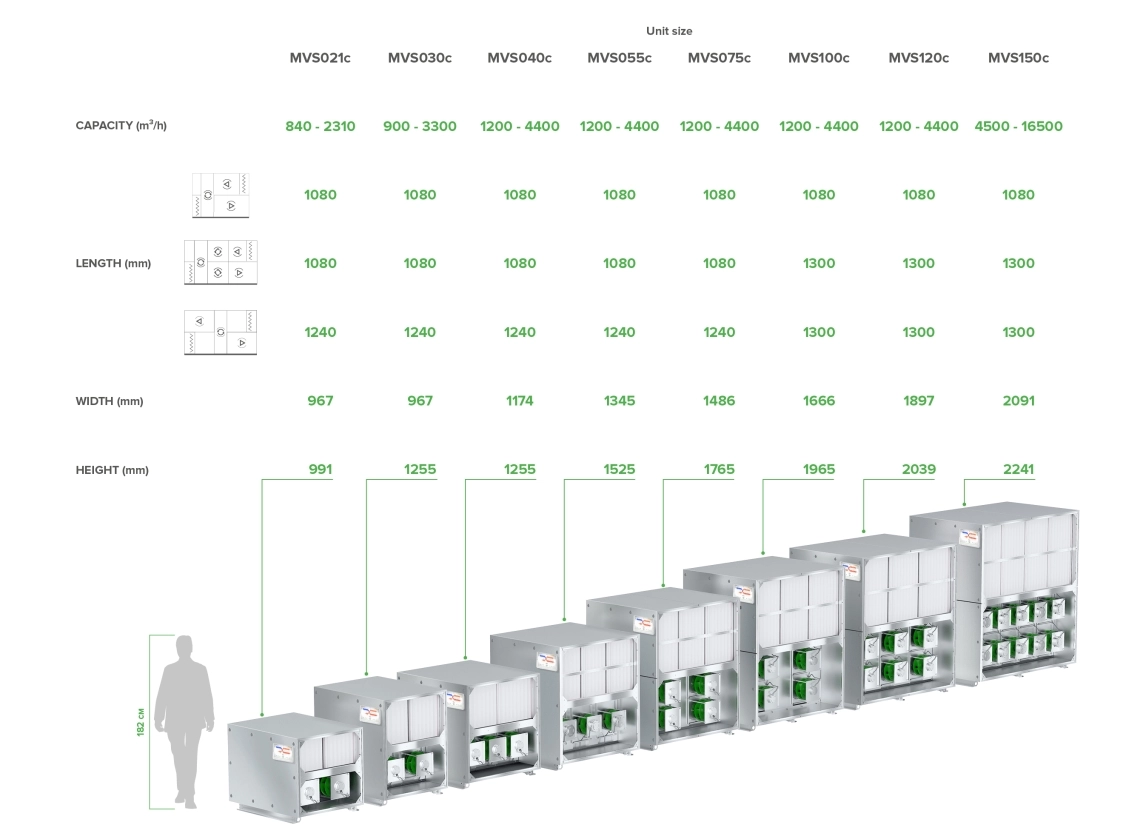

Dati dell'unità di trattamento aria di base

Dimensioni dell'unità di trattamento aria	Capacità nominale	Intervallo di capacità	Altezza	Larghezza	Altezza collegamento condotto	Larghezza collegamento condotto
Unità di misura	^m3/h	^m3/h	mm	mm	mm	mm
MVS021c	2100	840 - 2310	991	967	345	860
MVS030c	3000	900 - 3300	1255	967	480	860
MVS040c	4000	1200 - 4400	1255	1174	480	1065
MVS055c	5500	1650 - 6050	1525	1345	615	1235
MVS075c	7500	2250 - 8250	1765	1486	735	1380
MVS0100c	10000	3000 - 11000	1965	1666	835	1560
MVS0120c	12000	3600 - 13200	2039	1897	870	1790
MVS0150c	15000	4500 - 16500	2241	2091	970	1985

Lunghezze dei pannelli base

Dimensioni del pannello
Unità di misura	mm	mm	mm	mm	mm	mm
MVS021c	1240	1080	1080	2 230	2 230	2 500
MVS030c	1240	1080	1080	2 230	2 230	2 500
MVS040c	1240	1080	1080	2 230	2 230	2 500
MVS055c	1240	1080	1080	2 290	2 290	2 560
MVS075c	1240	1080	1080	2 530	2 530	2 800
MVS0100c	1300	1300	1080	2 570	2 570	2 800
MVS0120c	1300	1300	1080	2 670	2 670	2 900
MVS0150c	1300	1300	1080	2 730	2 730	2 940

Lunghezze delle sezioni aggiuntive

Dimensioni del pannello	F	H	C	HC	S
Unità di misura	mm	mm	mm	mm	mm
MVS021c	310	310 - 710	370 - 710	710	1080
MVS030c	310	310 - 710	370 - 710	710	1080
MVS040c	310	310 - 710	370 - 710	710	1080
MVS055c	310	310 - 630	450 - 790	790	1080
MVS075c	310	310 - 630	450 - 790	790	1080
MVS0100c	310	310 - 630	890	890	1080
MVS0120c	310	310 - 630	890	890	1080
MVS0150c	310	310 - 630	920	920	1080

Dimensioni del pannello
