Questo tipo di umidificatore fa bollire l'acqua per produrre vapore caldo, che viene immesso nel flusso d'aria creato dal ventilatore. Il vapore caldo uccide batteri e muffe. Ma c'è un potenziale rischio di scottature durante il suo funzionamento.



Sterling e Arundel hanno dimostrato nel loro studio chiave condotto nel 1986 che le condizioni ottimali per la salute umana sono 40-60% RH a temperature normali della stanza.
I professionisti HVAC utilizzano ancora questa ricerca come principale fonte per stabilire gli standard per un ambiente sano stabiliti dalla American Society of Heating, Refrigeration and Air Conditioning Engineers (ASHRAE).

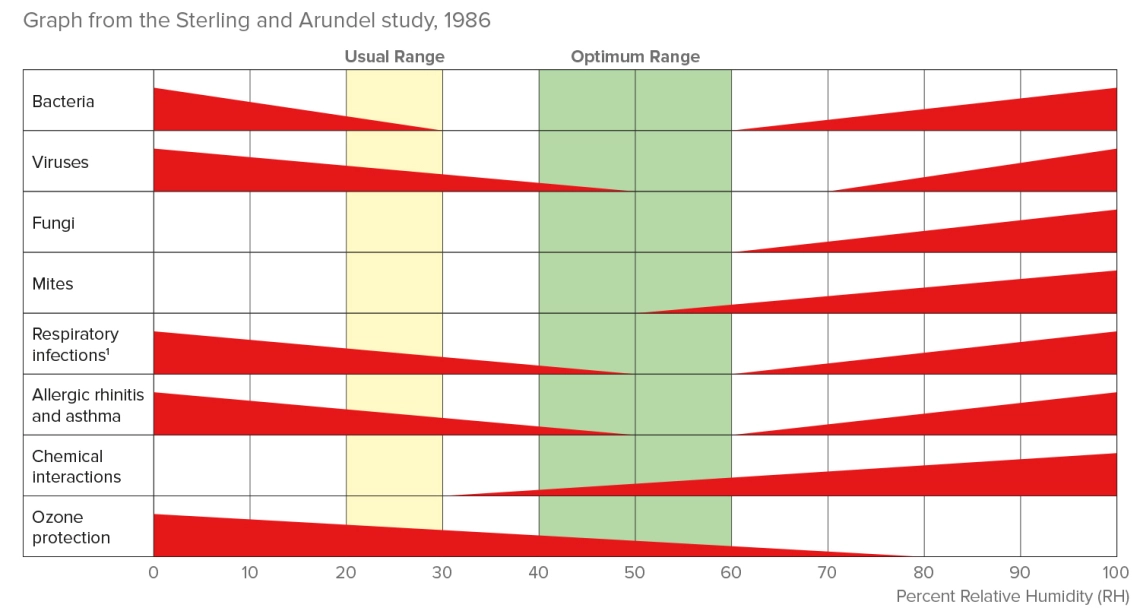

Prima di tutto, mantenere un'umidità relativa nel range 40-60% previene la secchezza della pelle e delle mucose degli occhi, del naso, ecc. Inoltre, l'impatto di virus, batteri e allergeni presenti nell'ambiente è ridotto in questo intervallo di RH, come possiamo vedere nel grafico sottostante.

Mantenere livelli di umidità sani in case, uffici, ospedali, cliniche e altre strutture sanitarie ridurrà la diffusione di virus. Questo creerà una protezione aggiuntiva per il personale e i pazienti durante la pandemia di COVID-19.
È molto importante mantenere un livello di umidità relativa nel range 40...60% per:

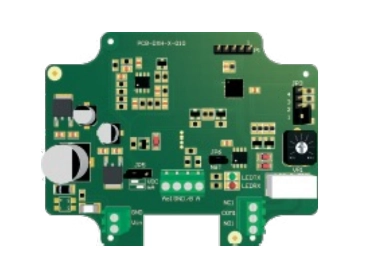

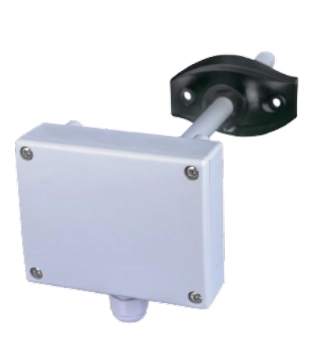

I sensori / interruttori della serie DXH sono progettati per
misurare l'umidità relativa nei condotti con un
sensore digitale integrato, auto-calibrante e senza
manutenzione. Quattro intervalli predefiniti insieme a uno
intervallo definibile dall'utente consentono di impostare una finestra di
misurazione ideale. Le unità hanno un'uscita analogica
e un'uscita relè insieme a una porta di comunicazione Modbus RTU
(RS485).

| Specifiche | Parametro |
| Uscite | 1 uscita analogica (0—10 VDC / 0—20 mA) 1 uscita relè C/O (230 VAC / 2 A) |
| Consumo energetico | In assenza di carico: massimo 55 mA Carico completo: massimo 75 mA |
| Resistenza di carico | Modalità 0—10 VDC > 500 Ω Modalità 0—20 mA < 500 Ω |
| Intervalli del sensore | 20—90 % rH 0—60 % rH 0—80 % rH 0—95 % rH |
| Intervallo del sensore (selezione Modbus) | 0—95 % rH, selezionabile liberamente |
| Isteresi fissa in modalità autonoma | 5 % rH |
| Valori di isteresi (selezione Modbus) | 1 / 3 / 5 / 7 / 10 % rH |
| Punto di commutazione | Selezionabile tramite trimmer o tramite Modbus RTU |
| Precisione | ±3%rH(0—95 %rH) |
| Standard di protezione | Involucro: IP54, sonda: IP20 |
| Condizioni ambientali | Temperatura 0—50 °C Umidità relativa < 95 % rH (non condensante) |

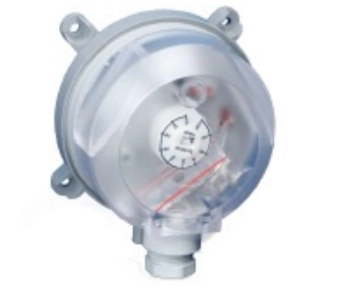

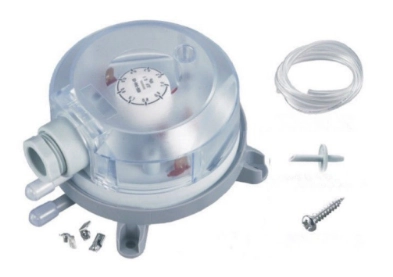

Questi sensori sono interruttori di pressione differenziale
regolabili ad alta precisione che consentono di monitorare
l'overpressure, l'underpressure e la pressione differenziale
dell'aria o di altri gas non combustibili e non corrosivi. Il punto di
commutazione può essere regolato utilizzando un
manopola scalata calibrata per la pressione di commutazione,
o utilizzando un cacciavite e un manometro per il
ΔP di commutazione.

| Specifiche | Parametro |
| Pressione di funzionamento | 20-200 Pa |
| Cicli di vita meccanici | 10.000.000 operazioni |
| Diaframma | Silicone |
| Protezione | IP54 (secondo EN 60529) |
| Condizioni ambientali | temp -20 a +85 °С, umidità relativa ≤ 95 % |
| Valutazione dei contatti | max. 1,0 A (0,4) / 250 VAC (VDE 0630, EN 1854) |
| Dimensioni | 104*86*57 mm |

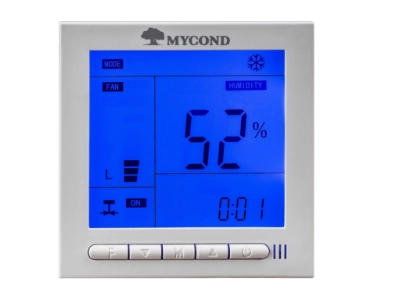

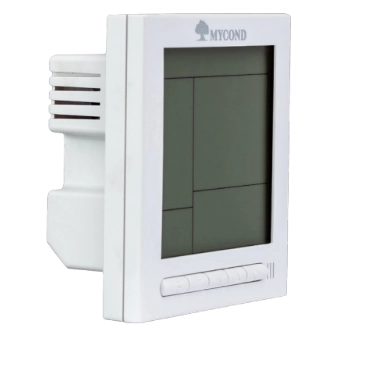

JS401 è un controller multifunzionale all'avanguardia
per il monitoraggio accurato dei parametri di temperatura e umidità.
È una scelta perfetta per i sistemi di controllo climatico
in edifici residenziali o strutture commerciali.

| Specifiche | Parametro |
| Alimentazione | 220VAC ± 10 % |
| Consumo energetico | < 2 W |
| Intervallo di misurazione | temp 1 - 99 °С, umidità relativa 20 - 90 % |
| Precisione | temp ±3 % °C, ±5 % rH |
| Relè | AC220V - 5A |
| Condizioni ambientali | temp 0 a + 50 °С, umidità relativa ≤ 95 % |
| Dimensioni | 86 х 86 х 15 mm |
| Scatola di installazione | 60 мм (EURO) |

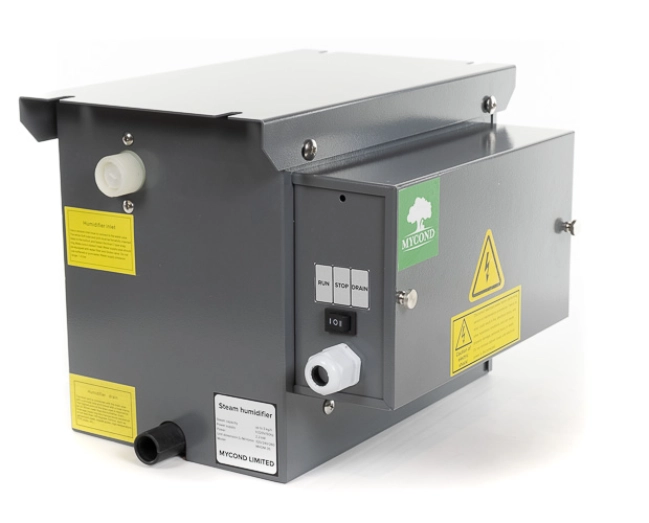

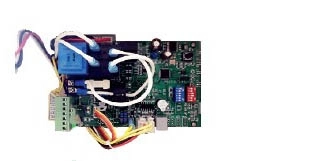

| Specifiche | Unità | МHDM-3S |
| Capacità | kg/h | 0,5—3 |
| Consumo energetico | kW | 2,2 |
| Dimensioni (LxWxH) | mm | 320х240х260 |
| Alimentazione | fasi / V / Hz | 1/220/50 |

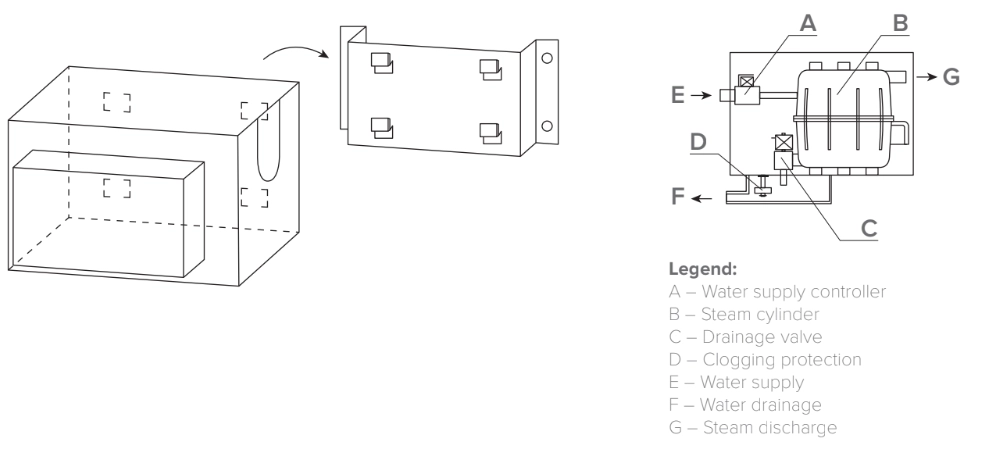

Schema di collegamento MHDM-3S

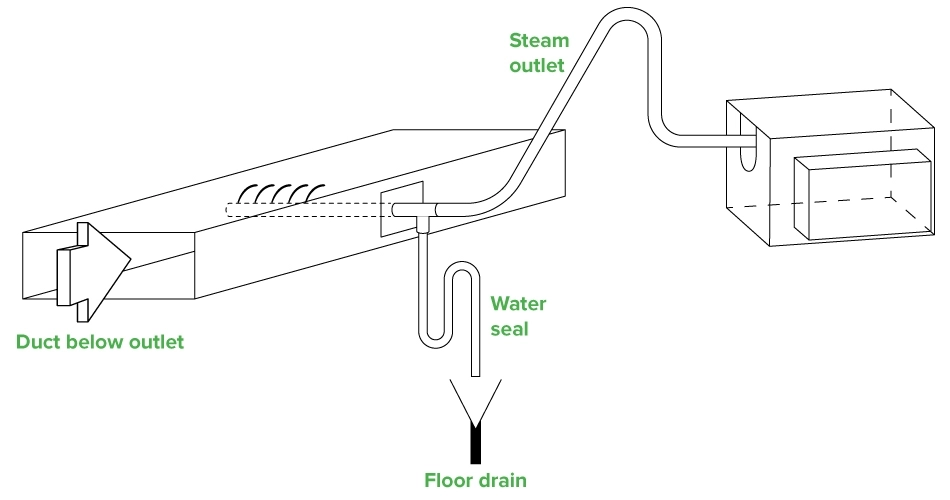

Installazione MHDM-3S \ installazione dell'umidificatore MHDM-3S

Installazione MHDM-3S

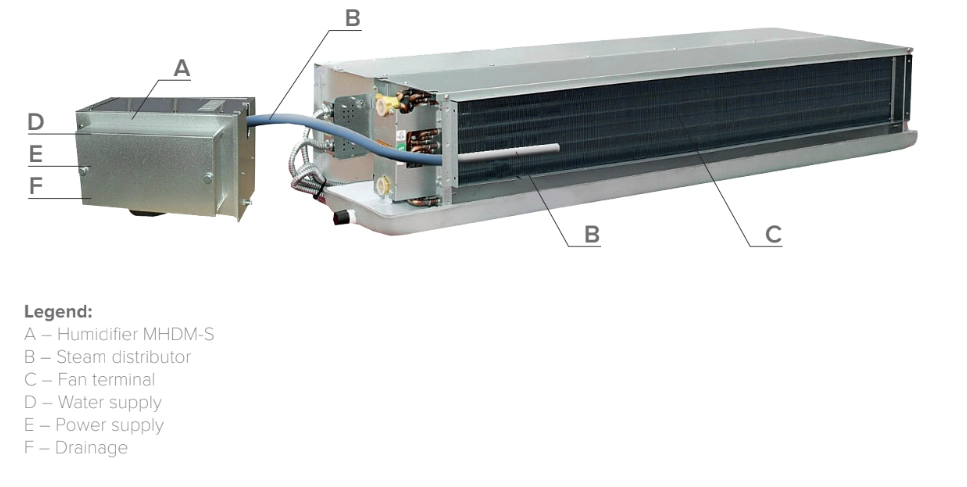

Installazione di un umidificatore MHDM-3S su un terminale a ventola
