Unità di trattamento aria sospese serie BreezMe CL

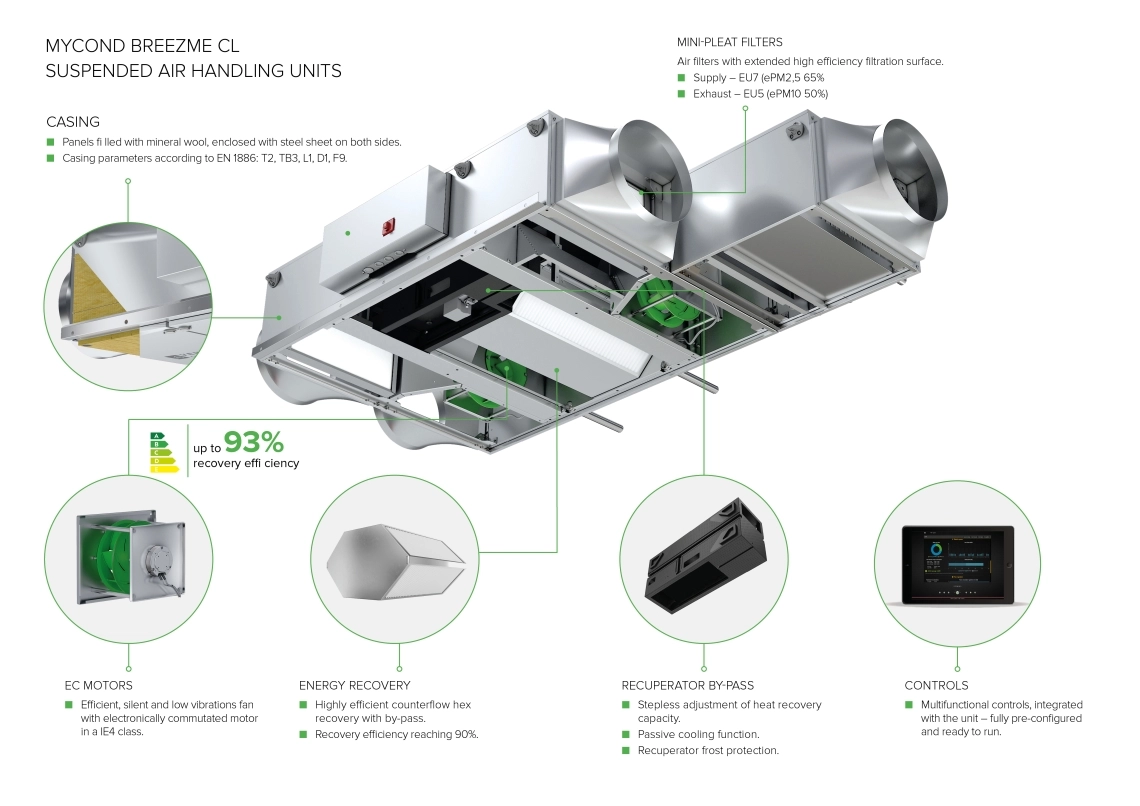

Le unità di trattamento aria sospese Mycond BreezMe CL sono dispositivi ad alta efficienza energetica con recuperatore esagonale in controcorrente incorporato, motori EC, filtri Mini-Pleat e un sistema di automazione integrato (Plug&Play).
Portata d'aria: 150 ... 3300 m3/h

Volete acquistare o avete domande?
Unità di trattamento aria sospese serie BreezMe CL

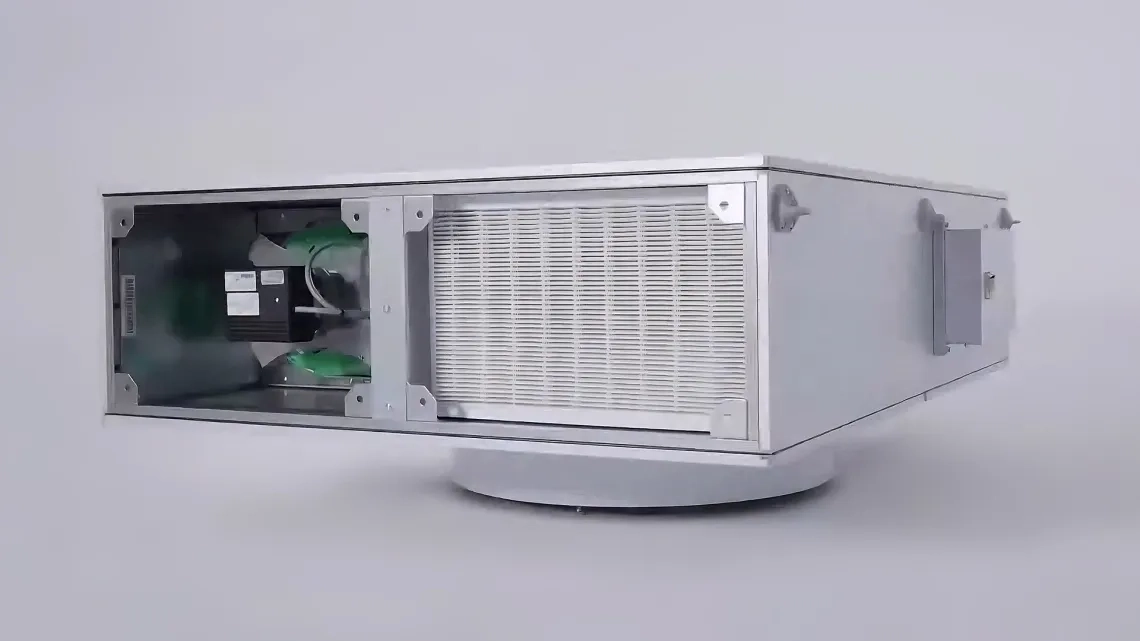

Le unità di trattamento aria compatte sospese sono progettate per l'installazione in spazi a soffitto.

MyCond BreezMe CL Recirculation ventilation icon

Ventilazione efficiente

  • L'unità sostituisce l'aria viziata presente nella stanza con aria fresca filtrata proveniente dall'esterno, per godere del comfort dell'ambiente.

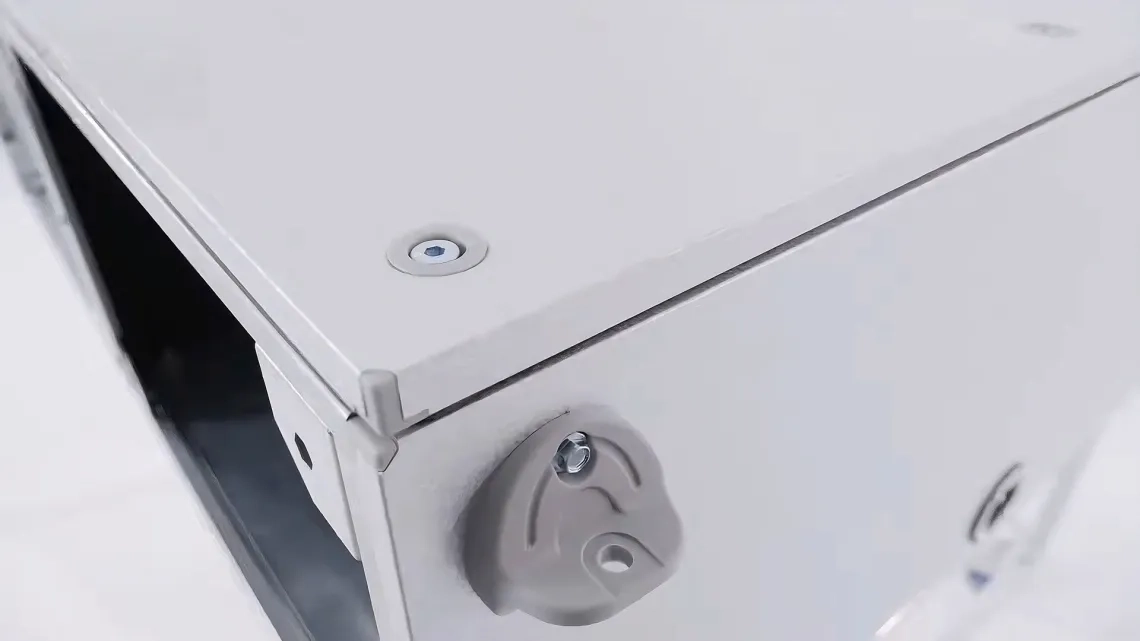

Costruzione

  • Le unità sono costruite con pannelli isolati in lana minerale rivestiti con lastre di Aluzinc (AZ 150).
  • I pannelli sono fissati a una sottostruttura in acciaio, che garantisce la rigidità dell'intera unità.
MyCond BreezMe CL Construction
MyCond BreezMe CL Energy efficiency

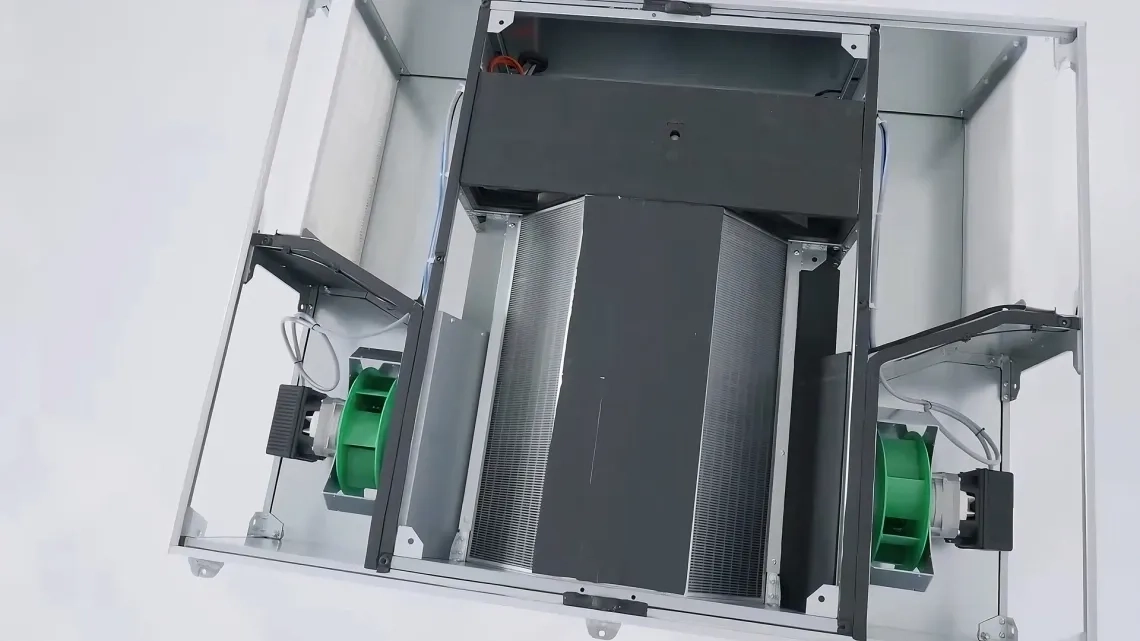

Efficienza energetica

  • Le unità di trattamento aria sospese compatte sono caratterizzate da un'elevata efficienza di recupero del calore, che raggiunge il 90%.

Automazione

  • Le unità di trattamento aria compatte nella versione sospesa sono dotate di automazione multifunzionale integrata nell'unità (Plug& Play).
  • L'automazione consente di gestire a distanza il funzionamento dell'unità di trattamento dell'aria attraverso la visualizzazione o l'HMI Advance remoto.
MyCond BreezMe CL Automation
MyCond BreezMe CL Filters

Filtri

FILTRI MINI-PLEAT

Filtri compatti ad alto assorbimento con un'ampia area di filtrazione.

Alimentazione - classe EU 7

Scarico - classe EU 5

Dati dell'unità di trattamento aria di base

Dimensioni dell'unità di trattamento aria Capacità
nominale
Intervallo di capacità
Altezza Larghezza Altezza
collegamento
condotto
Larghezza
collegamento
condotto
Unità di misura m3/h m3/h mm mm mm mm
MVS005s 500 150 - 650 400 790 318 315
MVS010s 1000 300 - 1100 400 1150 318 515
MVS015s 1500 450 - 1650 400 1550 318 715
MVS020s 2000 600 - 2200 490 1610 408 743
MVS030s 3000 900 - 3300 490 2160 408 1018

Lunghezze delle sezioni

Dimensioni del pannello Pannello base F H C HC
Funzioni aggiuntive di trattamento dell'aria
(mm) (mm) (mm) (mm) (mm)
MVS005s 1230 200 200 - 460 370 - 460 460 - 920
MVS010s 1500 200 200 - 460 370 - 460 460 - 920
MVS015s 1500 200 200 - 460 370 - 460 460 - 920
MVS020s 1828 200 200 - 460 370 - 460 460 - 920
MVS030s 1828 200 200 - 460 370 - 460 460 - 920

Elementi per il collegamento ai condotti

Dimensioni LxH (mm) MVS005s MVS010s MVS015s MVS020s MVS030s
Connessione flessibile 305 x 288 485 x 288 685 x 288 730 x 375 1005 x 375
Serranda d'aria 305 x 288 485 x 288 685 x 288 730 x 375 1005 x 375
Riduzione del condotto rettangolare 330 x 310/300 x 300 510 x 310/400 x 350 710 x 310/400 x 350 740 x 400/500 x 400 1015 x 400/800 x 400
Riduzione del canale circolare 330 x 310/ 355 510 x 310/355 710 x 310/355 740 x 400/450 1015 x 400/450

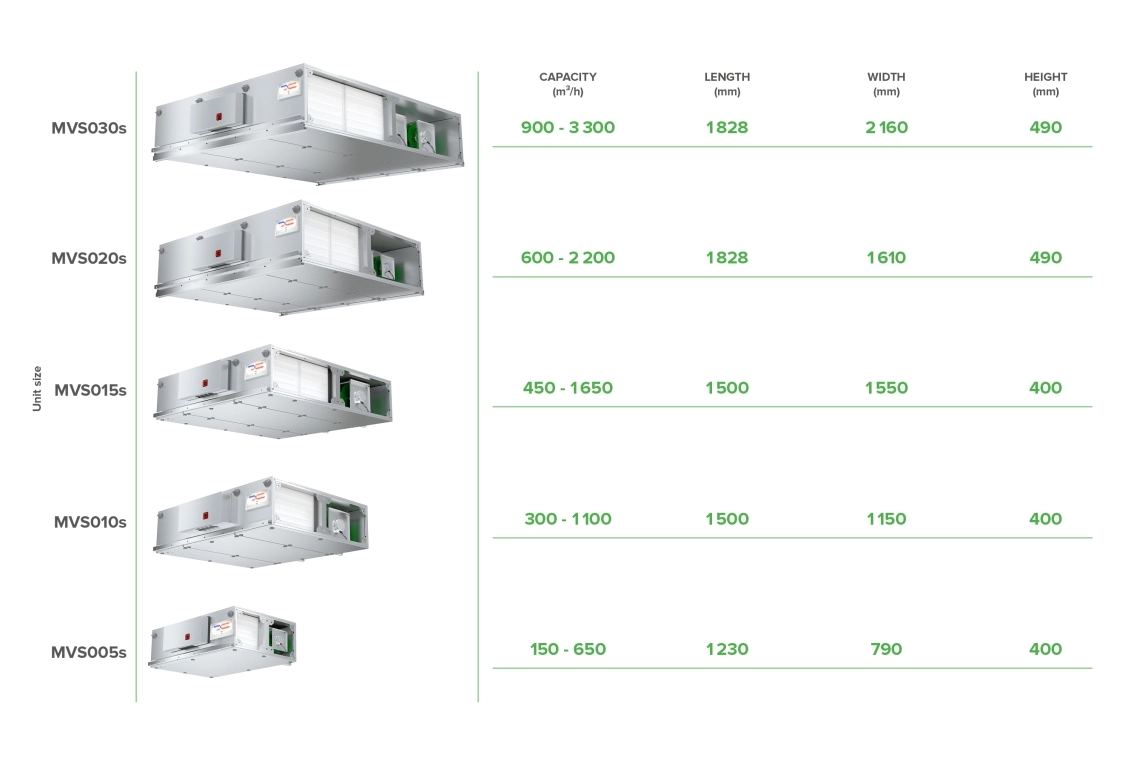

Parametri principali

MyCond BreezMe CL Main parameters
