Unità di ventilazione a recupero di energia serie MV***I-W

Le unità di ventilazione a recupero di energia di MYCOND sono progettate per fornire il massimo comfort nell'ambiente condizionando l'aria in ingresso con il calore e l'umidità recuperati dall'aria di scarico, riducendo così notevolmente i costi di raffreddamento o riscaldamento dell'ambiente

Portata d'aria: 200 ... 3000 m3/h

Volete acquistare o avete domande?

Unità di ventilazione a recupero di energia serie MV***I-W

Alimentazione dell'aria fresca attraverso il recuperatore per la modalità di recupero del calore o diretta per la modalità di bypass.

Prestazioni complessive:

Alimentazione di aria fresca (da 200 a 3000^m3/h)
Recupero di calore: fino al 75
Recupero dell'umidità: fino al 65%
Filtrazione e purificazione dell'aria
Funzionamento silenzioso e affidabile

Le unità sono dotate di una serie di funzioni standard:

Controllo della velocità del ventilatore
Quattro sensori di temperatura integrati
Protezione antigelo dello scambiatore di calore
Sistema di raffreddamento libero
Sistema intelligente di sbrinamento dello scambiatore di calore
Controllo del riscaldatore elettrico dell'aria esterno
Timer settimanale
Integrabilità con un sistema di gestione degli edifici

* Disponibile come opzione

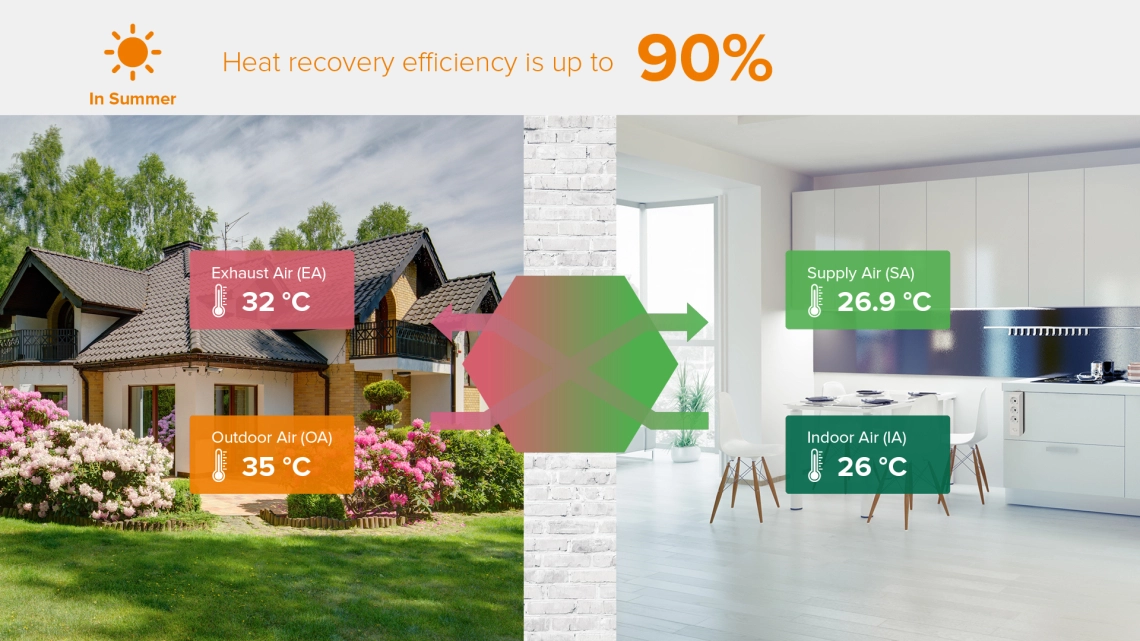

In estate, il sistema di recupero del calore consente di risparmiare energia elettrica per il condizionamento dell'aria restituendo all'esterno parte del calore esterno.

MyCond MV***I-W schema di ventilazione estiva con recupero di calore

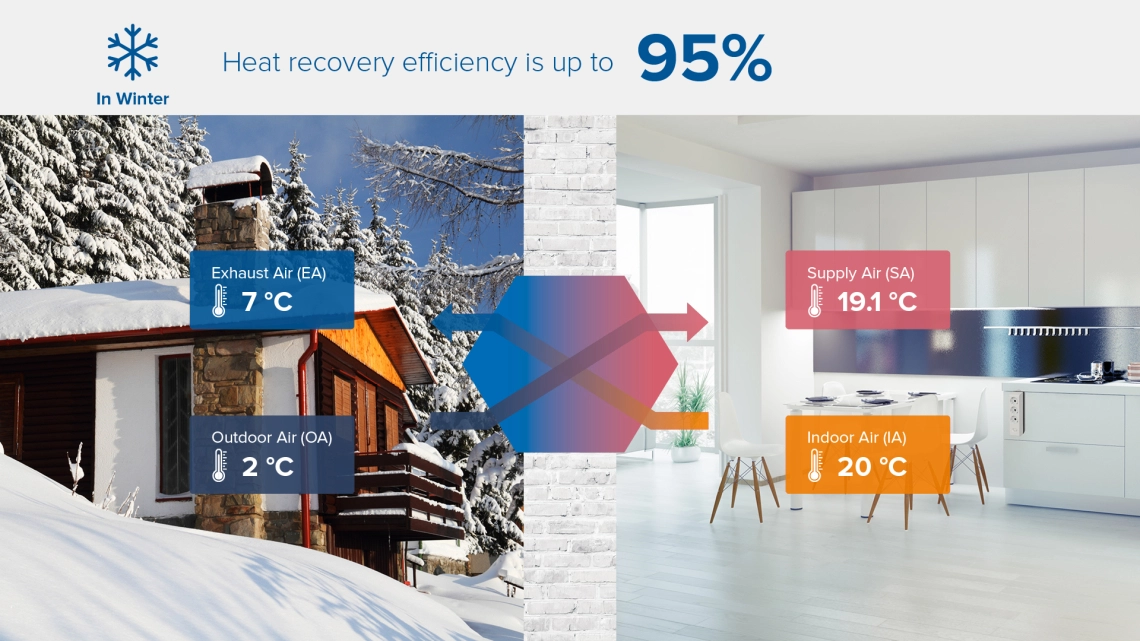

In inverno, parte del calore interno viene restituito all'ambiente, consentendo un notevole risparmio sul riscaldamento degli ambienti e dell'aria.

MyCond MV***I-W schema di ventilazione invernale con recupero di calore

I dati sono forniti come riferimento. Molto dipende dall'umidità dell'aria interna, dall'umidità esterna, dall'isolamento termico della stanza, dall'isolamento termico e dalla lunghezza dei condotti dell'aria, ecc.

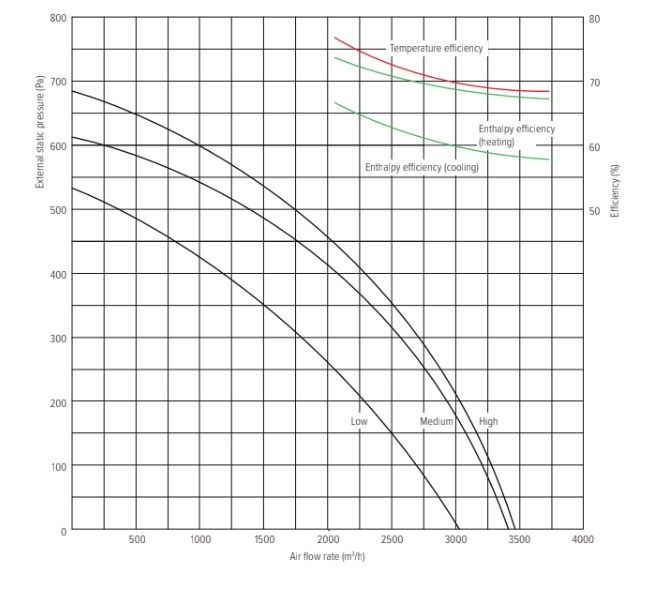

Specifiche		Unità	MV1500I-W	MV2000I-W	MV2500I-W	MV3000I-W
Portata d'aria	alta	m³/h	1500	2000	2500	3000
	medio	m³/h	1500	2000	2500	3000
	basso	m³/h	1000	1200	2000	2500
Pressione esterna	alta medio	Pa Pa	163 135	176 132	200 170	210 180
	basso	Pa	84	1110	140	150
Efficienza entalpica, raffreddamento	alta medio	% %	66 66	62 62	61 61	60 60
	basso	%	69	65	64	63
Efficienza entalpica, riscaldamento	alta medio	% %	70 70	71 71	70 70	69 69
	basso	%	74	73	72	71
Trasferimento di calore efficienza	alta medio	% %	71 71	71 71	70 70	70 70
	basso	%	74	74	73	73
Livello di rumore	alta medio	dB(A) dB(A)	51 49	53 51	55 52	57 54
	basso	dB(A)	46	49	50	51
Tensione		V	220-240 V / 1Ph / 50 Hz
Consumo di energia		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Corrente di esercizio		A	2.3/3.6/3.8	3.0/4.6/4.8	4.5/6.0/6.3	6.5/8.7/9.0
Potenza in ingresso		W	485/740/785	650/980/1020	940/1250/1300	1400/1870/1950
Cavo di alimentazione		mm²	3х1,5			3х2,5
Cavo di comando		mm²	2×0.5
Controllo, standard			Sì (orologio di 7 giorni)
Controllo (BMS), Modbus			Sì
Tipo di ventilatore			Motore del ventilatore AC
Velocità della ventola (aria di mandata)			Controllo della ventola a 3 velocità
Velocità della ventola (aria di scarico)			Controllo della ventola a 3 velocità
Bypass			Sì (automatico entro un intervallo regolabile)
Sbrinamento			Sì (automatico entro un intervallo regolabile)
Controllo delle emissioni di CO2			Sensore aggiuntivo (controllo on/off entro un intervallo regolabile)
Contatti di uscita allarme guasto			Sì
Arresto per incendio			Sì
Peso		kg	110	112	130	142
Dimensioni	alta	mm	1250	1250	1524	1624
	medio	mm	1200	1200	1400	1500
	basso	mm	520	520	580	650
Diametro del condotto di collegamento		mm	380х230-400х320		350х273-500х350	398х285-500х350

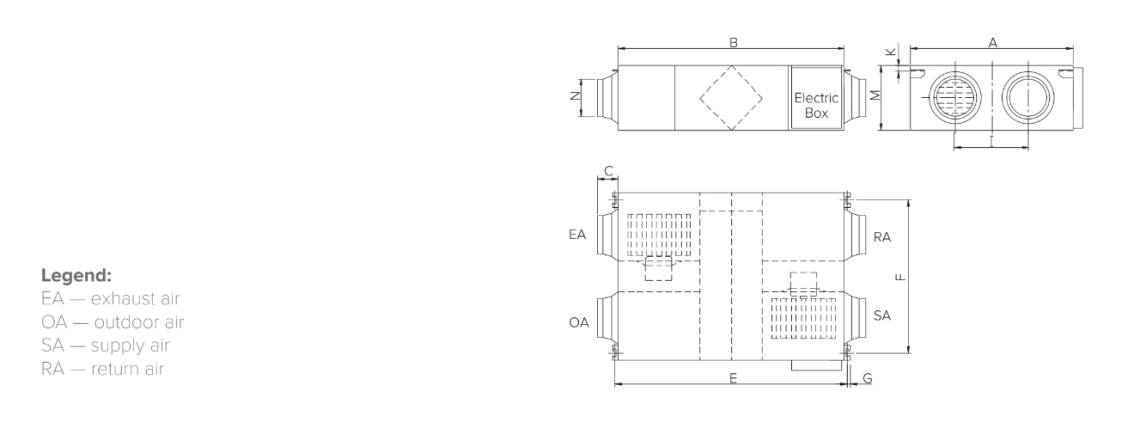

Dimensioni

Unità di ventilazione MV200I-W - MV600I-W

Modello	A	B	C	E	F	G	I	K	M	N	EA	RA	QA	SA
MV200I-W	580	666	100	725	510	19	290	20	264	Ø144	150	150	150	150
MV400I-W	804	744	100	675	862	19	480	111	270	Ø144	150	150	150	150
MV600I-W	904	824	107	754	960	19	500	111	270	Ø194	200	200	200	200

Tutte le misure sono espresse in millimetri.

MyCond MV***I-W Ingombro - 1

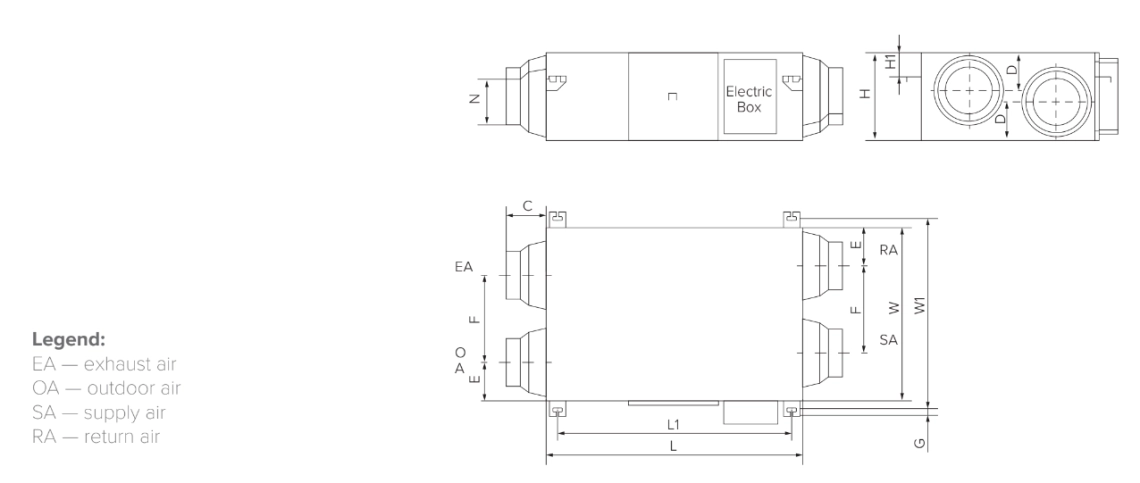

Dimensioni

Unità di ventilazione MV900I-W - MV1100I-W

Modello	L	L1	W	W1	H	H1	N	C	D	E	F	G	EA	RA	QA	SA
MV900I-W	1126	1056	834	891	388	169	Ø242	86	157	152	436	21	250	250	250	250
MV1100I-W	1129	1060	1216	1273	388	171	Ø242	86	147	152	621	21	250	250	250	205

Tutte le misure sono espresse in millimetri.

MyCond MV***I-W Dimensioni dingombro - 2

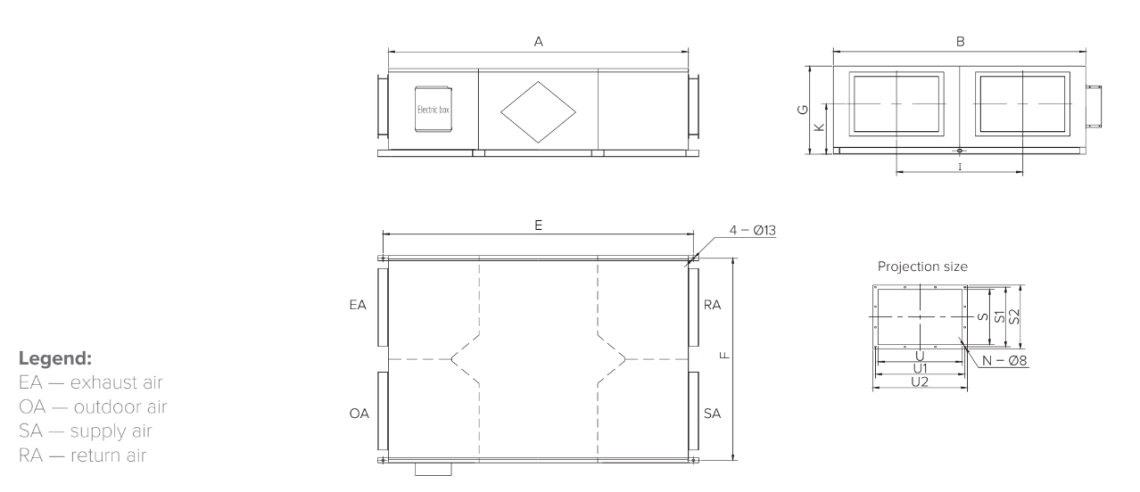

Dimensioni

Unità di ventilazione MV1500I-W - MV3000I-W

Modello	A	B	E	F	G	I	J	K	V	V1	V2	W	W1	W2	S	S1	S2	U	U1	U2	M	N
MV1500I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2000I-W	1250	1200	1300	1170	520	600	338.5	300	230	255	280	308	333	358	320	345	370	400	425	450	10	12
MV2500I-W	1524	1400	1574	1370	580	700	334	335	273	298	323	350	375	400	350	375	400	500	525	550	10	12
MV3000I-W	1624	1500	1674	1470	650	750	400	405	285	310	335	373	398	423	350	375	400	500	525	550	10	12
