Ventilconvettore a cassetta a quattro vie serie TopLine

Un ventilconvettore a cassetta è una combinazione di tecnologia avanzata e design elegante e minimalista, che garantisce il massimo livello di comfort nel vostro spazio

Capacità di raffreddamento: 1,25 ... 10,93 kW

Capacità di riscaldamento: 1,38 ... 11,72 kW

Ventilconvettore a cassetta a quattro vie serie TopLine

Grazie alla loro elevata efficienza, i ventilconvettori TopLine sono in grado di raffreddare o riscaldare rapidamente l'ambiente per offrire un ambiente confortevole agli abitanti. I ventilconvettori hanno una struttura robusta e sono in grado di funzionare a lungo senza guasti.

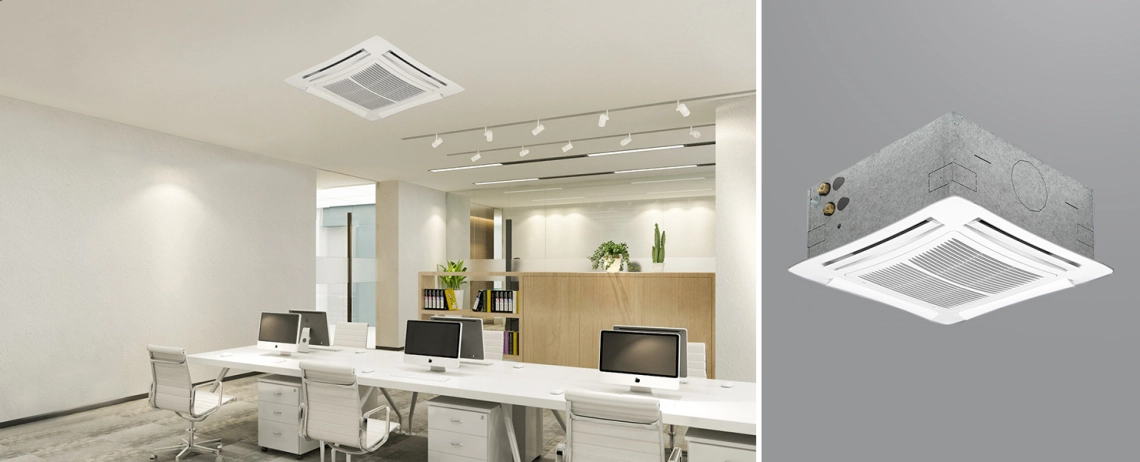

office

Caratteristiche e vantaggi:

I modelli 1-2-3 hanno una dimensione di 572х572 mm, che consente di utilizzarli con una lastra ARMSTRONG.
Grazie al sistema di distribuzione dell'aria a quattro vie, l'unità è in grado di riscaldare o raffreddare uniformemente l'ambiente senza creare correnti d'aria o condizioni di disagio.
Il ventilatore è progettato per garantire un funzionamento silenzioso.
Motore AC o DC a scelta.
Il ventilconvettore può essere progettato con 2 o 4 tubi.
Pompa di drenaggio integrata con sollevamento della condensa di 650 mm.
L'unità può essere controllata con un comando a infrarossi o con un pannello di controllo a parete; in entrambi i casi le lamelle possono essere regolate manualmente.
La rosetta è realizzata in materiale ecologico.
Il filtro dell'aria è facilmente accessibile e facile da pulire.
L'unità è progettata con un'apertura per la presa d'aria fresca.

mycond-image-2

unità a 2 tubi.

Specifiche	Unità	TL 0,2T			TL 1.2T			TL 2.2T			TL 3.2T
Velocità		1	2	3	1	2	3	1	2	3	1	2	3
Flusso d'aria	^m3/h	310	420	610	310	420	520	320	500	710	430	610	880
Emissione totale di raffreddamento	kW	1,25	1,60	1,92	1,82	2,31	2,64	2,23	3,30	4,26	2,91	3,82	4,93
Emissione sensibile di raffreddamento	kW	0,99	1,29	1,58	1,33	1,72	2,00	1,55	2,35	3,11	2,05	2,75	3,65
Riscaldamento	kW	1,38	1,80	2,24	1,85	2,42	2,80	2,12	3,28	4,37	2,85	3,85	5,15
Dp Raffreddamento	kPa	4,5	7,0	10,0	4,9	7,6	9,7	6,4	13,0	20,9	7,5	12,4	19,7
Dp Riscaldamento	kPa	4,4	7,2	10,7	4,3	6,9	9,0	2,8	6,1	10,2	6,2	10,6	17,8
Potenza sonora Lw	dB(A)	33	40	49	33	40	45	33	45	53	41	49	59
Pressione sonora Lp (*)	dB(A)	24	31	40	24	31	36	24	36	44	32	40	50
Ventilatore	W	25	32	57	25	32	44	25	44	68	32	57	90
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,15	0,27	0,45
Contenuto d'acqua	l	0,8			1,4			2,1			2,1
Dimensioni	mm	575×575×275

Specifiche tecniche	Unità	TL 4.2T			TL 5.2T			TL 6.2T
Velocità		1	2	3	1	2	3	1	2	3
Flusso d'aria	^m3/h	630	820	1140	710	970	1500	710	1280	1820
Emissione totale di raffreddamento	kW	4,18	4,86	6,08	5,27	6,72	9,39	5,27	8,36	10,93
Emissione sensibile di raffreddamento	kW	3,00	3,53	4,51	3,42	4,42	6,36	3,67	6,00	8,08
Riscaldamento	kW	4,27	5,03	6,50	4,92	6,40	9,23	5,12	8,55	11,72
Dp Raffreddamento	kPa	10,9	14,3	21,6	9,4	14,7	26,9	9,4	21,8	35,6
Dp Riscaldamento	kPa	7,0	9,4	15,0	7,1	11,4	22,0	7,6	19,2	33,8
Potenza sonora Lw	dB(A)	33	40	48	34	40	53	34	48	58
Pressione sonora Lp (*)	dB(A)	24	31	39	25	31	44	25	39	49
Ventilatore	W	33	48	77	42	63	120	42	95	170
	А	0,15	0,23	0,63	0,18	0,28	0,53	0,18	0,42	0,74
Contenuto d'acqua	l	3,0			4,0			4,0
Dimensioni	mm	820×820×303

RAFFREDDAMENTO
Temperatura dell'aria in ingresso +27 °C d.b. + 19 °C p.b.
Temperatura dell'acqua +7 °C E.W.T. + 12 °C L.W.T.
RISCALDAMENTO
Temperatura aria immessa +20 °C
Temperatura dell'acqua +65 °C T.A.E. +55 °C T.A.L.

Assorbimento pompa di condensa: 10 W
(*) = I livelli di pressione sonora sono inferiori di 9 dB(A) rispetto ai livelli di potenza sonora e si riferiscono al campo riverberante di un ambiente di 100 m3 e a un tempo di riverberazione di 0,5 sec
100 m3 e un tempo di riverberazione di 0,5 sec.

4 unità di tubo

Specifiche	Unità	TL 0,4T			TL 1,4T			TL 2,4T			TL 2.6T
Velocità		1	2	3	1	2	3	1	2	3	1	2	3
Flusso d'aria	^m3/h	310	420	610	310	420	520	310	500	710	320	500	720
Emissione totale di raffreddamento	kW	1,49	1,93	2,27	1,83	2,33	2,66	1,83	2,61	3,27	2,07	3,02	3,86
Emissione sensibile di raffreddamento	kW	1,13	1,52	1,84	1,32	1,68	1,94	1,32	1,94	2,49	1,47	2,20	2,88
Dp Raffreddamento	kPa	6,0	10,0	13,5	4,6	6,9	8,8	4,6	8,8	13,4	4,0	7,0	10,5
Riscaldamento	kW	1,72	2,23	2,66	2,13	2,66	3,04	2,13	3,04	3,86	1,73	2,71	2,91
Dp Riscaldamento	kPa	5,2	8,3	11,4	4,6	6,8	8,7	4,6	8,7	13,3	2,6	4,6	6,7
Potenza sonora Lw	dB(A)	33	40	49	33	40	45	33	45	53	33	45	53
Pressione sonora Lp (*)	dB(A)	24	31	40	44	31	36	24	36	44	24	36	44
Ventilatore	W	25	32	57	25	32	44	25	44	68	25	44	68
	А	0,11	0,15	0,27	0,11	0,15	0,20	0,11	0,20	0,32	0,11	0,20	0,32
Contenuto di acqua di raffreddamento	l	1,0			1,4			1,4			1,7
Contenuto di acqua di riscaldamento	l	0,6			0,7			0,7			0,5
Dimensioni	mm	575×575×275

Specifiche tecniche	Unità	TL 3.4T			TL 3.6T			TL 4.4T			TL 5.4T
Velocità		1	2	3	1	2	3	1	2	3	1	2	3
Flusso d'aria	^m3/h	430	610	880	430	610	880	630	820	1140	710	970	1500
Emissione totale di raffreddamento	kW	2,33	2,96	3,72	2,69	3,47	4,44	4,11	4,98	6,26	4,48	5,60	7,59
Emissione sensibile di raffreddamento	kW	1,72	2,23	2,88	1,94	2,56	3,37	2,93	3,60	4,61	3,21	4,09	5,71
Dp Raffreddamento	kPa	7,2	11,2	17,0	6,0	9,0	14,0	8,8	12,5	18,9	10,3	15,4	26,9
Riscaldamento	kW	2,61	3,33	4,19	2,14	2,66	3,29	5,21	6,33	8,02	5,69	7,15	9,66
Dp Riscaldamento	kPa	6,4	9,9	15,0	3,9	5,7	8,4	7,9	11,2	17,2	9,3	14,0	24,0
Potenza sonora Lw	dB(A)	41	49	59	41	49	59	33	40	48	34	40	53
Pressione sonora Lp (*)	dB(A)	32	40	50	32	40	50	24	31	39	25	31	44
Ventilatore	W	32	57	90	32	57	90	33	48	77	42	63	120
	А	0,15	0,27	0,45	0,15	0,27	0,45	0,15	0,23	0,36	0,18	0,28	0,53
Contenuto di acqua di raffreddamento	l	1,4			1,7			3,0			3,0
Contenuto di acqua di riscaldamento	l	0,7			0,5			1,4			1,4
Dimensioni	mm	575×575×275						820×820×303

Specifiche tecniche	Unità	TL 5.6T			TL 6.4T			TL 6.6T
Velocità		1	2	3	1	2	3	1	2	3
Flusso d'aria	^m3/h	710	970	1500	710	1280	1820	710	1225	1730
Emissione totale di raffreddamento	kW	4,95	6,27	8,65	4,48	6,84	8,72	4,95	7,75	9,69
Emissione sensibile di raffreddamento	kW	3,49	4,49	6,37	3,21	5,09	6,67	3,49	5,64	7,26
Dp Raffreddamento	kPa	9,0	14,0	25,0	10,3	22,1	34,7	9,0	20,0	32,0
Riscaldamento	kW	4,59	5,63	7,50	5,69	8,80	11,16	4,59	6,78	9,48
Dp Riscaldamento	kPa	4,9	7,0	11,8	9,3	20,3	31,2	4,9	9,9	15,0
Potenza sonora Lw	dB(A)	34	40	53	34	48	58	34	48	58
Pressione sonora Lp (*)	dB(A)	25	31	44	25	39	49	25	39	49
Ventilatore	W	42	63	120	42	95	170	42	95	170
	А	0,18	0,28	0,53	0,18	0,42	0,74	0,18	0,42	0,74
Contenuto di acqua di raffreddamento	l	3,6			3,0			3,6
Contenuto di acqua di riscaldamento	l	1,0			1,4			1,1
Dimensioni	mm	820×820×303

Assorbimento della pompa di condensa: 10 W
(*) = I livelli di pressione sonora sono inferiori di 9 dB(A) rispetto ai livelli di potenza sonora e si riferiscono al campo riverberante di un locale di 100 m3 e a un tempo di riverberazione di 0,5 sec
100 m3 e un tempo di riverberazione di 0,5 sec.

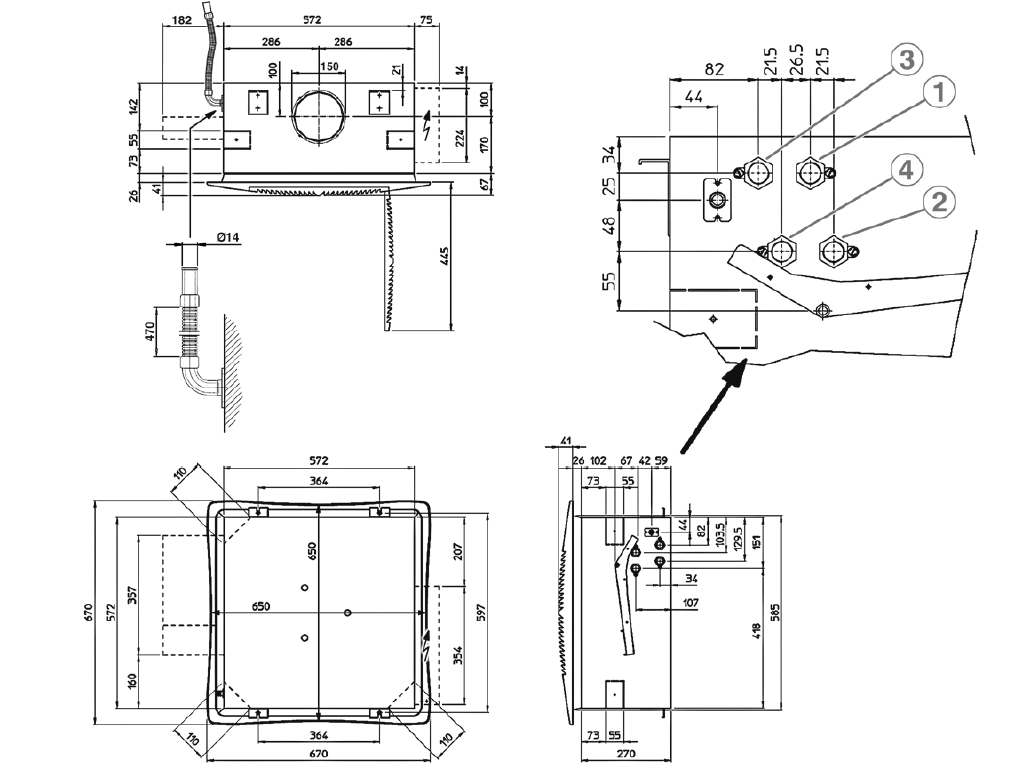

Dimensioni

TL 0,2T-0,4T / TL 1,2T-1,4T / TL 2,2T-2,4T-2,6T / TL 3,2T-3,4T-3,6T (Versione 600 x 600)

sistema a 2 tubi
Riscaldamento/raffreddamento
3 - Ingresso Ø1/2"
4 - Uscita Ø1/2"

sistema a 4 tubi

Riscaldamento

1 - Ingresso Ø1/2"

2 - Uscita Ø1/2"

Raffreddamento

3 - Ingresso Ø1/2

4 - Uscita Ø1/2"

Modello	Ventilconvettore		Pannello		Unità imballata Dimensioni, mm
	Pesi unità imballata, kg	Pesi unità non imballata, kg	Pesi unità imballata, kg	Pesi unità non imballata, kg	A	B	C	D
TL 0,2T/1,2T	28	22
TL 0,4T/1,4T			6	3	790	350	750	150
TL 2.2T/2.4T/2.6T	30	24
TL 3.2T/3.4T/3.6T

dimensions_1

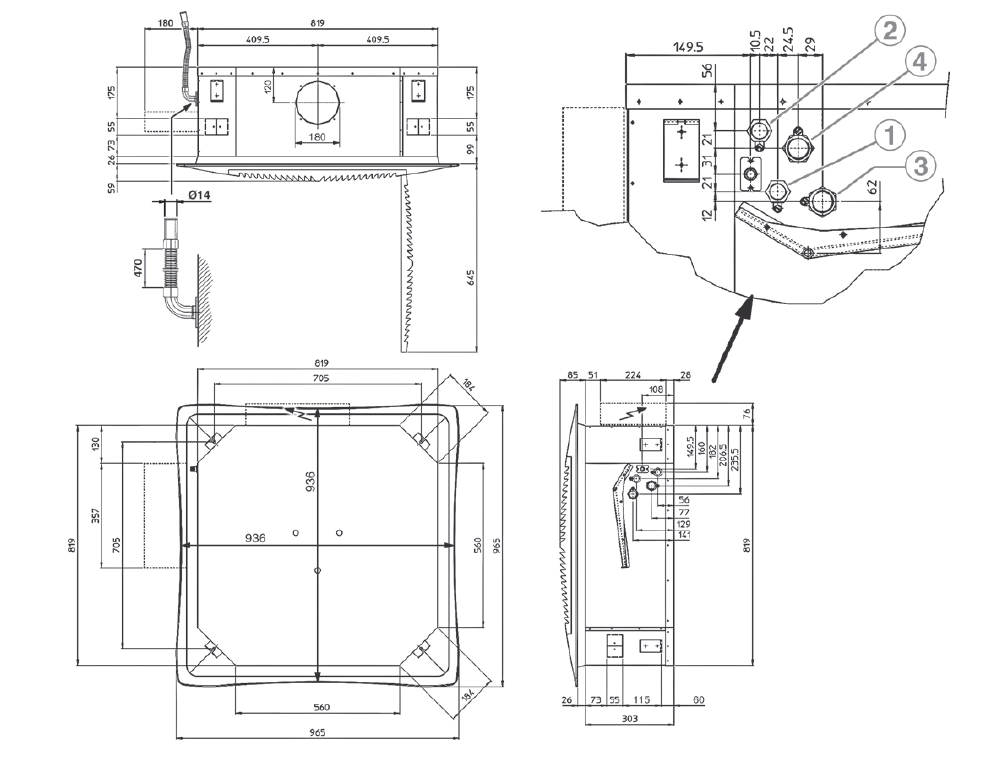

Dimensioni

L 4.2T-4.4T / TL 5.2T-5.4T-5.6T / TL 6.2T-6.4T-6.6T (Versione 800 x 800)

sistema a 2 tubi
Riscaldamento/raffreddamento
3 - Ingresso Ø3/4"
4 - Uscita Ø3/4"

sistema a 4 tubi

Riscaldamento

1 - Ingresso Ø1/2

2 - Uscita Ø1/2

Raffreddamento

3 - Ingresso Ø3/4

4 - Uscita Ø3/4"

Modello	Ventilconvettore		Pannello		unità imballata Dimensioni, mm
	Pesi unità imballata, kg	Pesi unità non imballata, kg	Pesi unità imballata, kg	Pesi unità non imballata, kg	A	B	C	D
TL 4.2T	44	36
TL 4.4T			10	6	1050	400	1000	200
TL 5,2T/5,4T/5,6T	47	39
TL 6.2T/6.4T/6.6T

dimensions_2
