ventilconvettori a cassetta a 4 vie serie MCFK-T2

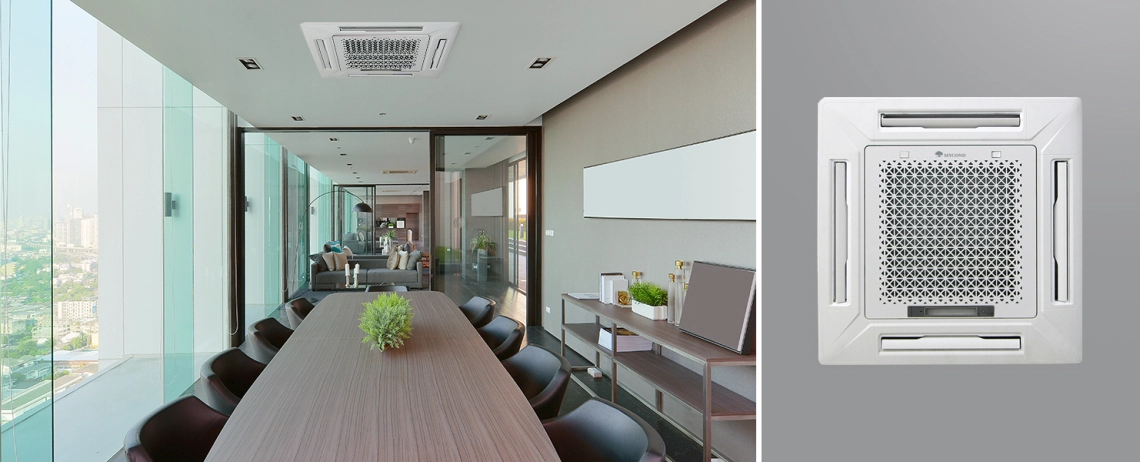

Il ventilconvettore a cassetta viene installato a soffitto, senza occupare spazio prezioso sulle pareti e senza disturbare il design degli interni. Questo tipo di ventilatore viene utilizzato soprattutto in spazi commerciali con soffitti non troppo alti

Capacità di raffreddamento: 2.4 ... 12,6 kW

Capacità di riscaldamento: 3,7 ... 18,9 kW

ventilconvettori a cassetta a 4 vie serie MCFK-T2

L'ampia gamma di capacità di raffreddamento e riscaldamento ne consente l'utilizzo per spazi di qualsiasi dimensione. Inoltre, l'elegante design del pannello decorativo si adatta a qualsiasi interno.

MCFK-T2 series

Caratteristiche e vantaggi :

Grazie al suo involucro compatto (570 x 570 mm), il dispositivo può essere installato in sistemi di controsoffitti standard utilizzando il modulo 600 x 600.
il sistema di distribuzione dell'aria a 4 vie consente di raffreddare o riscaldare uniformemente l'ambiente senza creare correnti d'aria e disagi
Il rivoluzionario design del ventilatore centrifugo assicura un funzionamento silenzioso e un elevato flusso d'aria
Lo scambiatore di calore ottimizzato garantisce un'elevata efficienza di raffreddamento e riscaldamento
La potente pompa di drenaggio fornisce una prevalenza d'acqua fino a 1200 mm
Filtro ad alta efficienza con elemento filtrante in fibra sintetica per un'aria ancora più fresca e pulita
Bocca di aspirazione dell'aria fresca

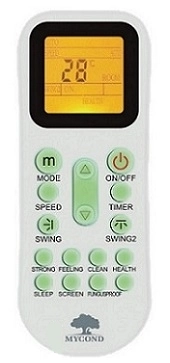

L'unità di controllo remoto IR è dotata di una programmazione semplice con pulsanti di facile lettura per il controllo. Design comodo e leggero che lo rende perfetto per l'uso quotidiano

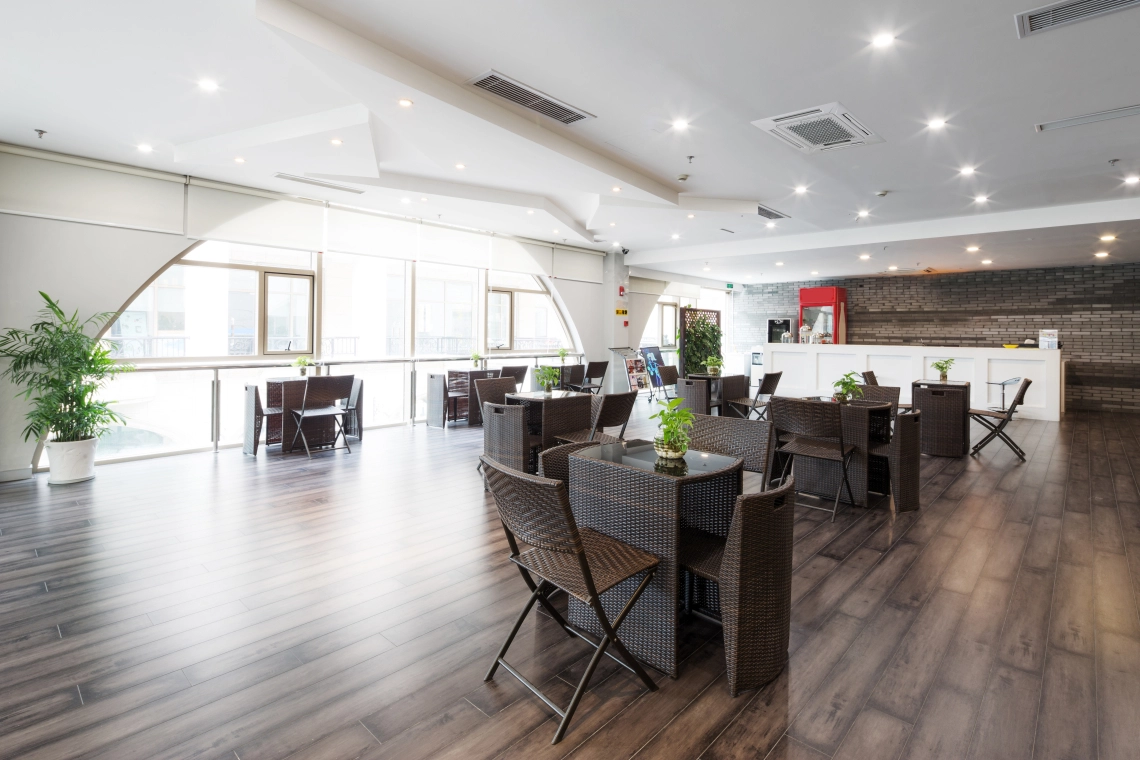

restaurant

Specifiche tecniche	Unità	MCFK-03T2	MCFK-04T2	MCFK-05T2	MCFK-06T2
Portata d'aria, H/M/L	^m3/h	510/440/360	680/580/480	850/730/600	1020/765/510
Potenza frigorifera totale, H/M/L	kW	3,3/2,8/2,4	3,9/3,4/2,8	4,5/3,6/3,1	5,4/4,6/3,5
Capacità di riscaldamento, H/M/L	kW	4,8/4,2/3,7	5,8/5,1/4,5	6,8/5,9/5,2	8,1/6,9/5,3
Corrente di esercizio	A	0,23	0,27	0,31	0,41
Livello di rumore	dB(A)	39	42	44	44
Portata d'acqua	kg/h	620	700	940	1150
Perdita di carico nello scambiatore di calore	kPa	26	27	29	31
Tipo di ventilatore/motore		Ventilatore centrifugo / Motore elettrico del collettore
Isolamento		Classe B	Classe B	Classe B	Classe B
Alimentazione		220-230 V / 1 fase / 50 o 60 Hz
Potenza assorbita dal motore	W	55	62	75	90
Scambiatore di calore		Tubi in rame con alette in alluminio, 2 file
Pressione massima di esercizio	MPa	1,6	1,6	1,6	1,6
Tubo di ingresso/uscita dell'acqua	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Tubo della condensa	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Dimensioni dell'unità	mm	570x570x260	570x570x260	570x570x260	835x835x240
Dimensioni del pannello	mm	650x650x55	650x650x55	650x650x55	950x950x55
Dimensioni dell'unità imballata	mm	650x650x290	650x650x290	650x650x290	910x910x310
Dimensioni del pannello imballato	mm	710x710x80	710x710x80	710x710x80	1000x1000x100
Peso netto, unità	kg	18	18	18	24
Peso netto, pannello	kg	3	3	3	5
Peso unitario imballato	kg	20,3	20,3	20,3	28
Peso del pannello imballato	kg	5	5	5	7

Specifiche	Unità	MCFK-08T2	MCFK-10T2	MCFK-12T2	MCFK-14T2
Portata d'aria, H/M/L	^m3/h	1360/1020/680	1700/1275/850	2040/1530/1020	2380/1785/1190
Potenza frigorifera totale, H/M/L	kW	7,2/6,2/4,7	9,1/7,7/5,9	10,8/9,2/7,1	12,6/10,7/8,2
Capacità di riscaldamento, H/M/L	kW	10,8/9,2/7,0	13,5/11,5/8,8	16,2/13,8/10,5	18,9/16,1/12,3
Corrente di esercizio	A	0,59	0,67	0,84	0,98
Livello di rumore	dB(A)	45	48	50	51
Portata d'acqua	kg/h	1400	1680	1820	2245
Perdita di carico nello scambiatore di calore	kPa	34	36	39	42
Tipo di ventilatore/motore		Ventilatore centrifugo / Motore elettrico del collettore
Isolamento		Classe B	Classe B	Classe B	Classe B
Alimentazione		220-230 V / 1 fase / 50 o 60 Hz
Potenza assorbita dal motore	W	131	145	186	225
Scambiatore di calore		Tubi in rame con alette in alluminio, 2 file
Pressione massima di esercizio	MPa	1,6	1,6	1,6	1,6
Tubo di ingresso/uscita dell'acqua	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Tubo della condensa	mm	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"	DN20, 3/4"
Dimensioni dell'unità	mm	835x835x240	835x835x280	835x835x280	835x835x280
Dimensioni del pannello	mm	950x950x55	950x950x55	950x950x55	950x950x55
Dimensioni dell'unità imballata	mm	910x910x310	910x910x350	910x910x350	910x910x350
Dimensioni del pannello imballato	mm	1000x1000x100	1000x1000x100	1000x1000x100	1000x1000x100
Peso netto, unità	kg	25,5	26,5	28	28
Peso netto, pannello	kg	5	5	5	5
Peso unitario imballato	kg	29	31	32,5	32,5
Peso del pannello imballato	kg	7	7	7	7

Condizioni di prova nominali:
Raffreddamento: temperatura dell'aria in ingresso +27 °C DB / +19,5 °C WB, temperatura dell'acqua in ingresso +7 °C, temperatura dell'acqua in uscita +12 °C.
Riscaldamento: temperatura dell'aria in ingresso +21 °C, temperatura dell'acqua in ingresso +60 °C, stessa portata d'acqua della modalità di raffreddamento.
Il livello di pressione sonora è stato misurato in una stanza isolata acusticamente, con un punto di riferimento a 1,5 m sotto l'asse verticale dell'unità.

Dimensioni

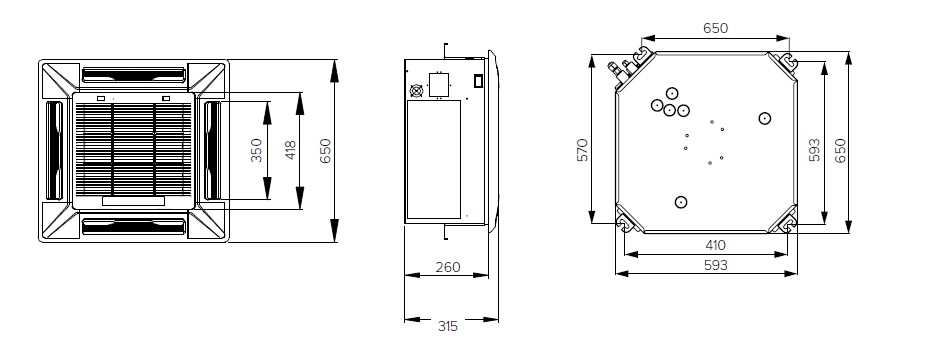

Aspetto e dimensioni dei ventilconvettori MCFK 03\04\05

Dimensions

Dimensioni

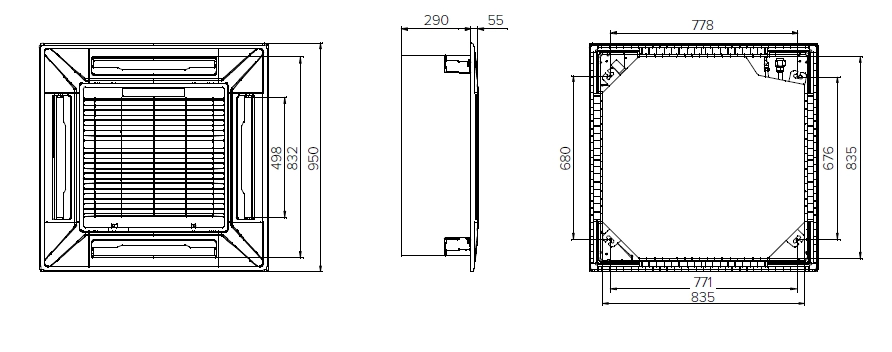

Aspetto e dimensioni dei ventilconvettori MCFK 06/08

Dimensions_2

Dimensioni

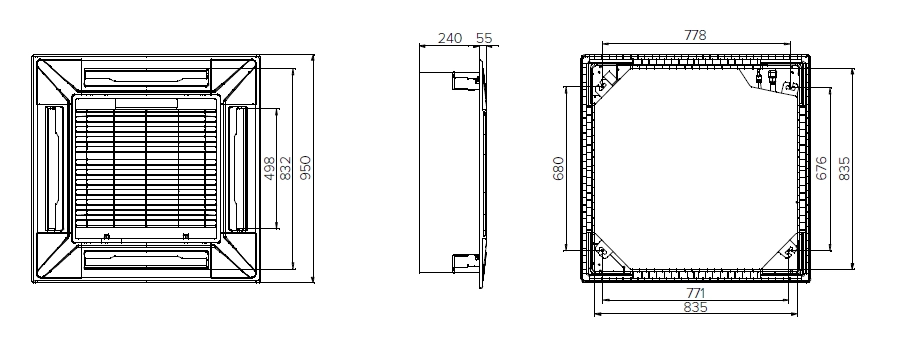

Aspetto e dimensioni dei ventilconvettori MCFK 10/12/14

Dimensions_3

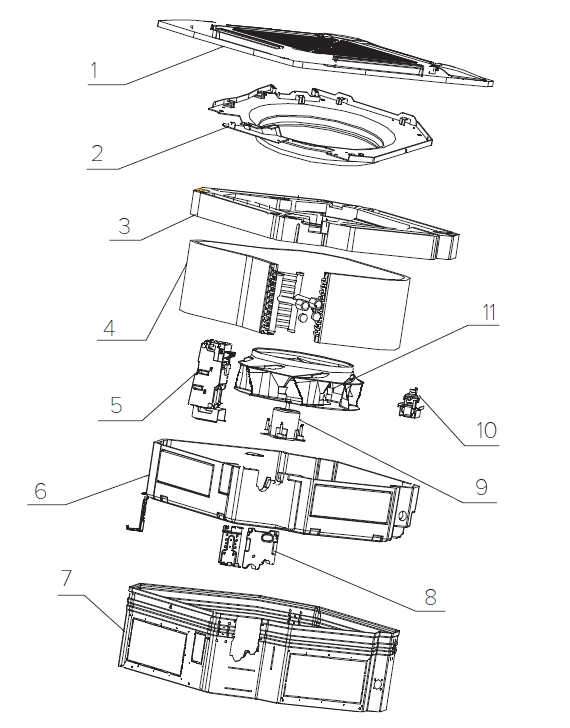

Componenti*

Legenda:

1 - Pannello decorativo con filtro
2 - Pannello di regolazione del flusso d'aria
3 - Vaschetta di drenaggio
4 - Scambiatore di calore
5 - Scatola di controllo
6 - Materiale isolante del riscaldatore
7 - Corpo principale
8 - Dispositivo di fissaggio dei tubi
9 - Motore del ventilatore
10 - Pompa di drenaggio
11 - Ventilatore

* I componenti possono variare a seconda del modello. Questo disegno schematico si riferisce ai modelli MCFK 10/12/14.

Components

ventilconvettori a cassetta a 4 vie serie MCFK-T2

Caratteristiche e vantaggi :

Dimensioni

Dimensioni

Dimensioni

Componenti*
