Ventilconvettori da condotto ad alta ESP serie DFCL

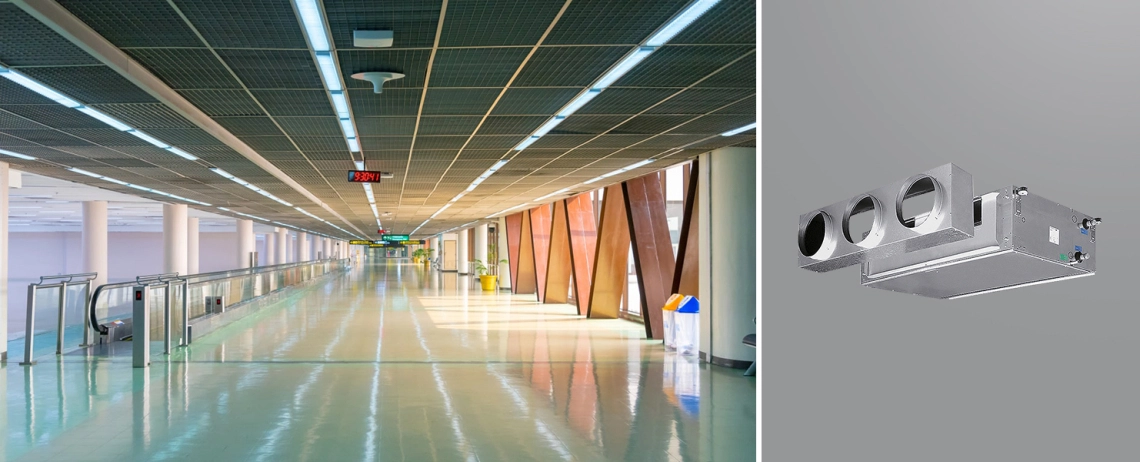

Il ventilconvettore canalizzato ad alta pressione è più comunemente utilizzato in grandi spazi con soffitti alti, come sale conferenze, hotel, aeroporti, musei e altri grandi edifici. L'alta pressione dell'aria fornita dal ventilconvettore canalizzato consente una distribuzione uniforme dell'aria in tutto lo spazio, garantendo condizioni confortevoli per gli occupanti

Capacità di raffreddamento: 4,17 ... 38,28 kW

Capacità di riscaldamento: 8,76 ... 50,95 kW

Ventilconvettori da condotto ad alta ESP serie DFCL

L'ampia gamma di capacità, le versioni a 2 tubi e lo scambiatore di calore aggiuntivo a 4 tubi per il riscaldamento ne consentono l'utilizzo per una vasta gamma di applicazioni. La possibilità di controllo via Wi-Fi (come opzione) consente di controllare il clima da qualsiasi parte del mondo.

4-pipe heat exchanger for heating

Caratteristiche principali :

Elevata flessibilità nella progettazione di sistemi di climatizzazione a incasso.
Capacità significative per locali di grandi dimensioni.
Pressione statica fino a 180 Pa nelle taglie 1-5 e fino a 400 Pa nelle taglie 6-7.
Basso livello di rumorosità.
Ampio intervallo di funzionamento delle temperature dell'acqua in ingresso.

Vantaggi :

Il telaio è costituito da pannelli autoportanti in acciaio zincato con isolamento acustico e termico (classe M1).
Un filtro dell'aria recuperabile fissato a un telaio zincato, facilmente accessibile per la pulizia e compatibile con un filtro sintetico G3 48 mm (efficienza di depurazione 84%).
Un silenzioso ventilatore centrifugo in acciaio zincato a doppia girante, installato sullo stesso albero del motore. Alimentazione monofase 230 V, 50 Hz.
Lo scambiatore di calore ad alta efficienza è costituito da tubi di rame con alette in alluminio. Per impostazione predefinita, il collegamento è sul lato sinistro. Il collegamento ai tubi del lato destro è disponibile su richiesta.
Ampio intervallo di funzionamento delle temperature dell'acqua in ingresso.

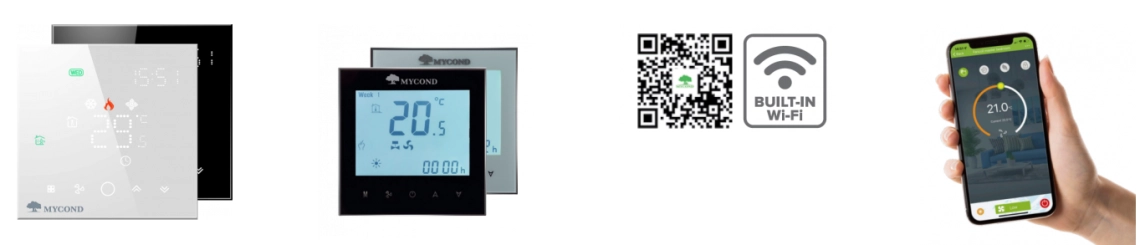

Il set di automazione ottimale per un controllo semplice e conveniente tramite smartphone

The optimal set

ventilconvettori a 2 tubi e 3 file. Specifiche tecniche

Caratteristiche tecniche	Unità	DFCL 13			DFCL 23			DFCL 33			DFCL 43			DFCL 53
Numero di velocità		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Portata d'aria	^m3/h	995	1340	1925	855	1550	2510	1815	2300	2790	2265	2855	3400	2905	3540	4400
Capacità di raffreddamento totale	kW	4,05	4,78	5,78	4,32	6,14	7,90	7,43	8,44	9,36	9,63	10,91	11,91	12,67	14,07	15,79
Capacità di raffreddamento apparente	kW	3,42	4,24	5,49	3,29	5,08	7,12	6,02	7,10	8,16	7,70	9,05	10,16	10,31	11,82	13,78
Capacità di riscaldamento	kW	7,91	9,73	12,33	7,75	11,92	16,44	14,27	16,80	19,10	18,06	21,21	23,85	23,64	27,14	31,42
Perdita di pressione (raffreddamento)	kPa	7,0	9,6	13,7	8,7	16,9	27,4	18,7	23,8	28,8	18,4	23,5	28,0	17,2	21,2	26,5
Perdita di pressione (riscaldamento)	kPa	4,8	7,1	11,0	5,1	14,1	20,9	12,3	16,6	21,1	9,2	12,5	15,5	10,9	14,1	18,4
Consumo di energia	W	136	175	240	180	273	340	390	470	523	445	550	680	541	703	885
Livello di potenza sonora	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Livello di pressione sonora*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

I dati si riferiscono alle seguenti condizioni:

Raffreddamento: temperatura dell'aria interna +27 °C (bulbo secco), +19 °C (bulbo umido); temperatura dell'acqua in ingresso/uscita +7/+12 °С.

Riscaldamento: temperatura dell'aria interna +20 °C; temperatura dell'acqua in ingresso/uscita +60/50 °C.

ventilconvettori a 2 tubi e 4 file. Caratteristiche tecniche

Caratteristiche tecniche	Unità	DFCL14			DFCL 24			DFCL 34			DFCL 44			DFCL 54
Numero di velocità		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Portata d'aria	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Potenza frigorifera totale	kW	4,67	5,71	6,84	5,04	7,36	9,39	8,94	10,24	11,43	11,47	13,12	14,38	14,99	16,80	18,93
Capacità di raffreddamento apparente	kW	3,72	4,79	6,09	3,70	5,82	7,95	6,90	8,17	9,40	8,79	10,38	11,68	11,63	13,41	15,63
Capacità di riscaldamento	kW	8,76	11,22	14,20	8,77	13,76	18,71	16,43	19,50	22,36	20,86	24,69	27,90	27,08	31,31	36,49
Perdita di pressione (raffreddamento)	kPa	6,0	8,8	12,4	6,7	13,5	21,4	16,3	21,0	25,8	14,6	18,8	22,6	13,5	16,8	21,2
Perdita di pressione (riscaldamento)	kPa	3,9	6,1	9,5	3,7	8,6	15,2	9,9	13,7	17,7	8,7	12,0	15,1	8,0	10,6	14,0
Consumo di energia	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Livello di potenza sonora	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Livello di pressione sonora*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

I dati si riferiscono alle seguenti condizioni:
Raffreddamento: temperatura dell'aria interna +27 °C (bulbo secco), +19 °C (bulbo umido); temperatura dell'acqua in ingresso/uscita +7/+12 °С.
Riscaldamento: temperatura dell'aria interna +20 °C; temperatura dell'acqua in ingresso/uscita +50/45 °C.

ventilconvettori a 4 tubi. Caratteristiche tecniche

Caratteristiche tecniche	Unità	DFCL 14+1			DFCL 24+1			DFCL 34+1			DFCL 44+1			DFCL 54+1
Numero di velocità		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Portata d'aria	^m3/h	910	1290	1775	850	1520	2285	1780	2235	2700	2225	2790	3295	2865	3475	4265
Capacità di raffreddamento totale	kW	4,57	5,65	6,75	5,03	7,32	9,23	8,90	10,17	11,32	11,42	13,04	14,29	14,93	16,74	18,80
Capacità di raffreddamento apparente	kW	3,62	4,72	5,96	3,69	5,77	7,77	6,86	8,10	9,29	8,74	10,30	11,58	11,58	13,34	15,48
Capacità di riscaldamento	kW	4,49	5,46	6,47	4,76	6,73	8,30	8,03	9,07	9,99	10,50	11,86	12,95	13,37	14,85	16,58
Perdita di pressione (raffreddamento)	kPa	5,8	8,6	12,0	6,6	13,4	20,7	16,1	20,7	25,4	14,5	18,6	22,3	13,4	16,7	20,9
Perdita di pressione (riscaldamento)	kPa	15,3	21,8	29,6	15,7	29,6	43,5	18,2	22,7	27,1	32,2	40,3	47,2	29,7	36,1	44,1
Consumo di energia	W	127	170	226	176	262	330	375	458	515	440	542	670	530	678	851
Livello di potenza sonora	dB(A)	46	52	59	47	57	64	58	62	66	60	65	69	64	69	75
Livello di pressione sonora*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	60	55	60	66

ventilconvettori a 4 tubi. Caratteristiche tecniche

Caratteristiche tecniche	Unità	DFCL 13+1			DFCL 23+1			DFCL 33+1			DFCL 43+1			DFCL 53+1
Numero di velocità		1	3	5	1	3	5	1	3	5	1	3	5	1	3	5
Portata d'aria	^m3/h	940	1315	1835	855	1535	2360	1795	2265	2745	2245	2820	3340	2885	3505	4330
Potenza frigorifera totale	kW	3,92	4,74	5,64	4,32	6,11	7,66	7,38	8,37	9,30	9,58	10,84	11,80	12,61	14,01	15,63
Capacità di raffreddamento apparente	kW	3,28	4,18	5,30	3,29	5,05	6,83	5,97	7,03	8,07	7,65	8,97	10,04	10,26	11,76	13,62
Capacità di riscaldamento	kW	4,58	5,51	6,58	4,78	6,76	8,44	8,07	9,12	10,08	10,53	11,93	13,04	13,42	14,92	16,73
Perdita di pressione (raffreddamento)	kPa	6,6	9,4	13,2	8,7	16,8	25,8	18,4	23,5	28,4	18,3	23,2	27,5	17,1	21,0	26,1
Perdita di pressione (riscaldamento)	kPa	13,7	19,2	26,5	15,9	29,8	44,8	18,4	23,0	27,5	32,4	40,8	47,8	30,0	36,4	44,6
Consumo di energia	W	130	173	232	180	268	340	380	464	520	445	550	680	536	689	868
Livello di potenza sonora	dB(A)	46	52	59	47	57	65	58	62	66	60	65	69	64	69	75
Livello di pressione sonora*	dB(A)	37	43	50	38	48	55	49	53	57	51	56	55	55	60	66

I dati si riferiscono alle seguenti condizioni:
Raffreddamento: temperatura dell'aria interna +27 °C (bulbo secco), +19 °C (bulbo umido); temperatura dell'acqua in ingresso/uscita +7/+12 °С.
Riscaldamento: temperatura dell'aria interna 20 °C; temperatura dell'acqua in ingresso/uscita 50/45 °C.

Ventilconvettori ad alte prestazioni con scambiatore di calore a 4 e 6 ranghi A

sistema a 2 tubi

Specifiche a 150 Pa	Unità	DFCL 64			DFCL 66			DFCL 74			DFCL 76
Portata d'aria	^m3/h	1880	3385	4800	1860	3350	4740	3925	5070	7100	3920	5050	7030
Potenza frigorifera totale	kW	12,42	18,73	22,89	14,36	22,59	28,28	21,54	25,33	30,63	26,09	31,17	38,42
Capacità di raffreddamento apparente	kW	8,88	14,16	17,98	9,84	16,20	20,91	16,05	19,46	24,53	18,49	22,66	28,96
Capacità di riscaldamento	kW	20,86	33,52	43,60	22,58	37,53	49,77	39,34	47,85	61,14	44,20	54,45	70,64
Perdita di pressione (raffreddamento)	kPa	7,4	15,3	22,6	9,2	20,5	31,4	14,4	19,3	27,6	18,3	25,1	37,1
Perdita di pressione (riscaldamento)	kPa	3,9	9,1	14,7	4,4	11,0	18,2	8,5	12,1	18,8	9,7	14,2	22,6
Consumo di energia	W	570	788	1191	565	771	1163	1610	1738	2502	1605	1720	2452
Livello di potenza sonora	dB(A)	63	71	77	63	71	77	71	75	81	71	75	81
Livello di pressione sonora*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

I dati si riferiscono alle seguenti condizioni:

Raffreddamento: temperatura dell'aria interna +27 °C (bulbo secco), +19 °C (bulbo umido); temperatura dell'acqua in ingresso/uscita +7/+12 °С.

Riscaldamento: temperatura dell'aria interna +20 °C; temperatura dell'acqua in ingresso/uscita +60/50 °C.

sistema a 4 tubi

Specifiche a 150 Pa	Unità	DFCL 64+2			DFCL 66+2			DFCL 74+2			DFCL 76+2
Portata d'aria	^m3/h	1860	3330	4680	1850	3300	4600	3920	5040	6980	3910	5000	6900
Potenza frigorifera totale	kW	12,33	18,56	22,52	14,10	22,04	27,53	21,53	25,25	30,36	26,08	30,98	38,04
Capacità di raffreddamento apparente	kW	8,81	14,02	17,62	9,59	15,70	20,26	16,05	19,39	24,28	18,48	22,51	28,62
Capacità di riscaldamento	kW	19,81	29,78	37,13	19,73	29,59	36,76	35,50	41,88	51,31	35,41	41,68	50,95
Perdita di pressione (raffreddamento)	kPa	7,3	15,0	22,0	9,1	20,1	30,3	14,4	19,1	27,1	18,3	24,8	36,3
Perdita di pressione (riscaldamento)	kPa	11,9	24,9	37,0	11,8	24,6	36,3	23,8	32,0	46,1	23,7	31,7	45,5
Consumo di energia	W	565	762	1137	560	749	1105	1605	1710	2417	1587	1677	2364
Livello di potenza sonora	dB(A)	63	71	77	63	71	77	75	81	71	75	75	81
Livello di pressione sonora*	dB(A)	54	62	68	54	62	68	62	66	72	62	66	72

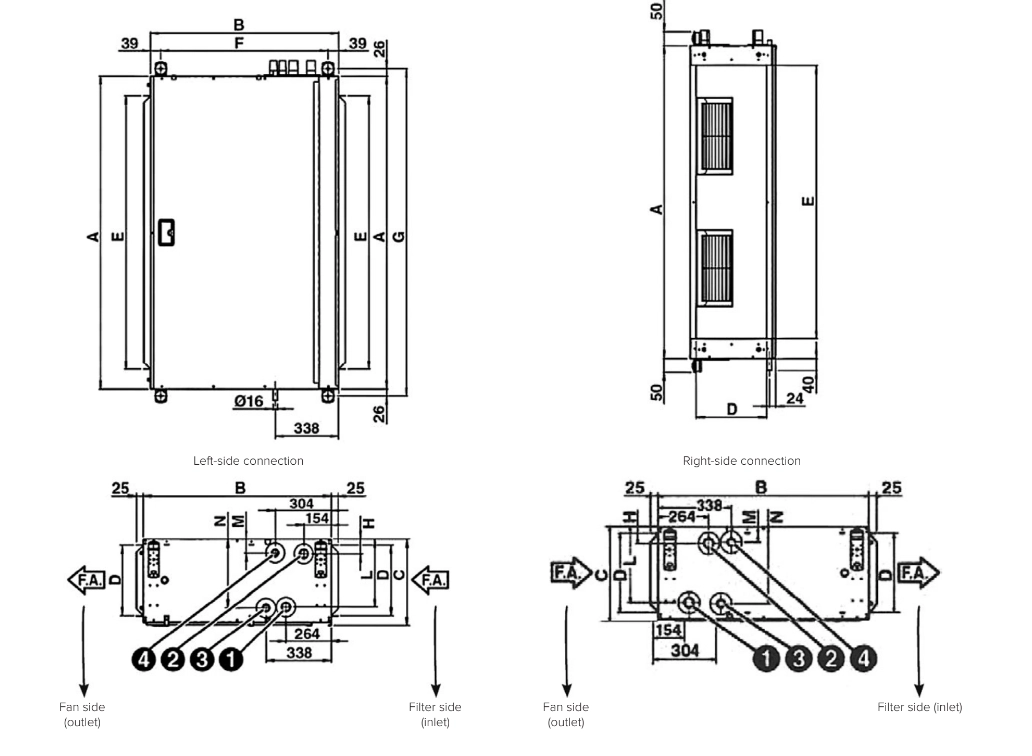

Dimensioni

Dimensioni dei ventilconvettori DFCL

Modello	A	B	C	D	E	F	G	H	L	M	N
DFCL1	1133	698	310	255	991	620	1185	54	245	50	249
DFCL2	1133	698	310	255	991	620	1185	54	245	50	249
DFCL3	1133	698	360	305	991	620	1185	54	295	50	299
DFCL4	1445	863	360	293	1302	775	1497	58	291	54	295
DFCL5	1445	863	435	368	1302	775	1497	58	367	54	370

Modello	1 (INGRESSO)	2 (USCITA)	3 (INGRESSO)	4 (USCITA)
DFCL1	3/4"	3/4"	3/4"	3/4"
DFCL2	1"	1"	3/4"	3/4"
DFCL3	1"	1"	3/4"	3/4"
DFCL4	1/4"	1/4"	1"	1"
DFCL5	1/4"	1/4"	1"	1"

Dimensions

Dimensioni

Aspetto e connessione dei ventilconvettori DFCL

Peso dei ventilconvettori DFCL

Modello

Peso netto (kg)

Peso imballato (kg)

Volume dello scambiatore di calore (l)

DFCL 6

124

4+2R

134

130

6+2R

140

127

4+2R

137

133

6+2R

143

7,6

11,1

4,1

DFCL 7

140

152

148

160

143

155

151

163

9,7

13,8

5,5

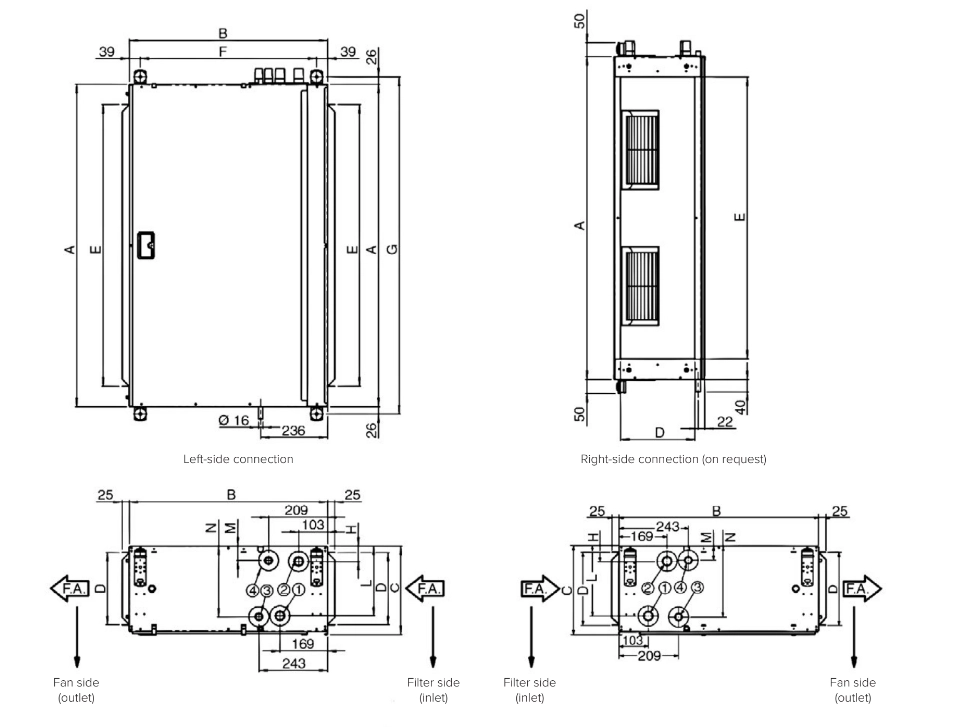

Dimensioni dei ventilconvettori DFCL

Modello	A	B	C	D	E	F	G	H	L	M	N
DFCL 6	1535	1100	488	421	1393	1022	1587	59	416	55	421
DFCL 7	1535	1100	588	521	1393	1022	1587	59	516	55	521

Modello	1 (INGRESSO)	2 (USCITA)	3 (INGRESSO)	4 (USCITA)
DFCL6	1/4"	1/4"	1"	1"
DFCL7	1/4"	1/4"	1"	1"

Dimensions_2
