Ventilconvettori da condotto a bassa ESP serie MCFDS

I ventilconvettori canalizzabili a bassa pressione rappresentano una soluzione perfetta in un sistema di riscaldamento e condizionamento per il vostro comfort e la vostra comodità. Questa unità avanzata ed efficiente è progettata per fornire un livello di comfort ottimale in qualsiasi spazio

Capacità di raffreddamento: 1,2 ... 9,0 kW

Capacità di riscaldamento: 1,8 ... 13,5 kW

Volete acquistare o avete domande?

Ventilconvettori da condotto a bassa ESP serie MCFDS

Grazie alle sue dimensioni compatte e all'elevata efficienza, il ventilconvettore assicura il clima desiderato senza eccessivo rumore. Affidabile e facile da usare, questo ventilconvettore è una scelta eccellente per qualsiasi esigenza. È ideale per qualsiasi tipo di ambiente, da uffici e negozi a stanze residenziali e alberghi.

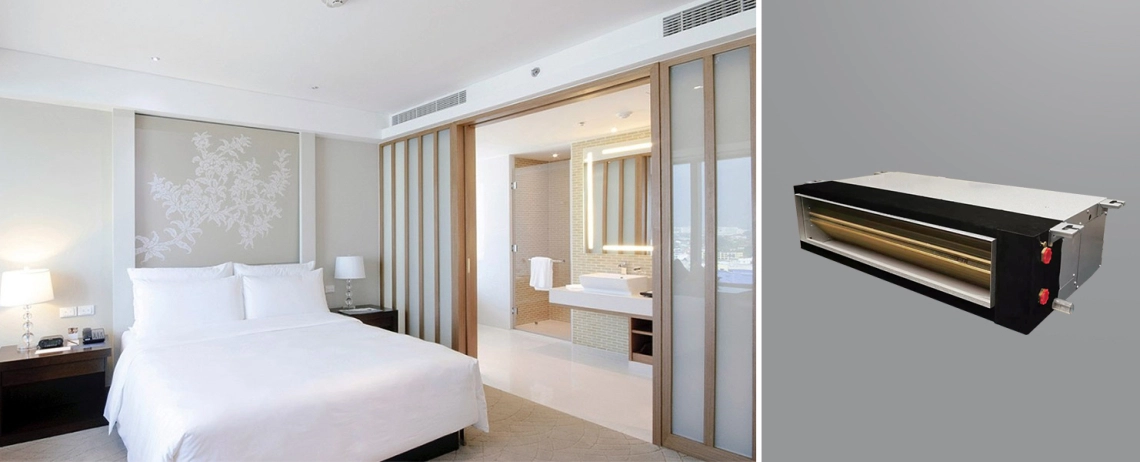

MyCond MCFDS Ventilconvettore compatto progettato per unefficiente circolazione dellaria nelle camere da letto.

Caratteristiche e vantaggi:

Un ventilatore centrifugo con pale metalliche e alloggiamento in acciaio zincato garantisce un'elevata affidabilità e resistenza al fuoco.
Nuovo design dello scambiatore di calore a V con una superficie più ampia.
Dimensioni compatte.
Possibilità di scegliere un motore CA o CC.
Pressione statica fino a 30 Pa.

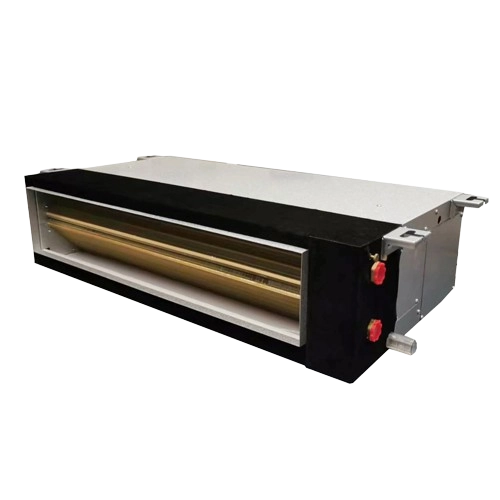

MyCond MCFDS Ventilconvettore ad alta efficienza energetica per sistemi HVAC.

MyCond MCFDS Moderno e accogliente monolocale con integrazione di un ventilconvettore.

Basso consumo energetico.
Basso livello di rumore.
Controllo Modbus.
Controllo Wi-Fi.
Il termostato si acquista separatamente.

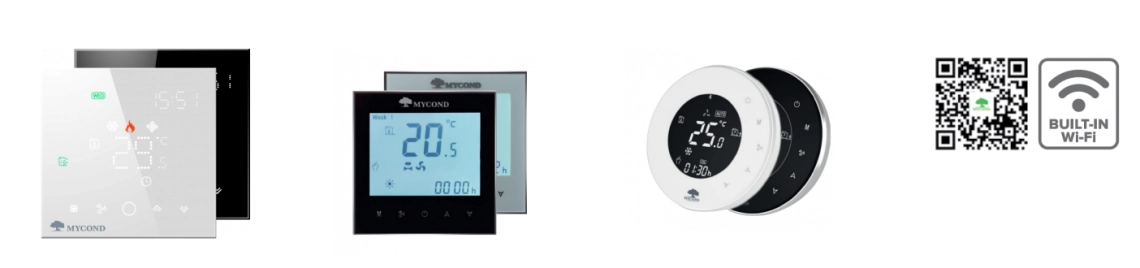

MyCond MCFDS Ventilconvettore compatto per la distribuzione dellaria ad alta efficienza energetica.

L'insieme ottimale di automazioni per un controllo semplice e conveniente tramite smartphone

Il ventilconvettore MyCond MCFDS in una camera da letto migliora la distribuzione dellaria.

Caratteristiche tecniche		Unità	MCFDS-034	MCFDS-051	MCFDS-068	MCFDS-085	MCFDS-102
Portata d'aria, alta / media / bassa.		^m3/h	340/255/170	510/382/255	680/510/340	850/638/425	1020/765/510
Capacità di raffreddamento, alta / media / bassa.		W	1800/1440/1170	2700/2160/1755	3600/2880/2340	4500/3600/2925	5400/4320/3510
Capacità di riscaldamento, alta / media / bassa.		W	2700/2160/1755	4050/3240/2633	5400/4320/3510	6750/5400/4388	8100/6480/5265
Pressione statica esterna		Pa.	30	30	30	30	30
Livello di rumore		dB(A)	40	42	44	46	47
Consumo d'acqua		^m3/h	0,39	0,55	0,7	0,82	0,91
Caduta di pressione dell'acqua		kPa	12	16	20	23	26
	Numero di ventilatori		1	2	2	2	2
Motore del ventilatore	Numero di motori		1	1	1	1	1
	Bassa velocità	W	43	57	70	84	105
Numero di file della bobina			2	2	2	2	2
Pressione massima di esercizio		MPa	1,6	1,6	1,6	1,6	1,6
Tubo di ingresso/uscita dell'acqua		mm	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)	Rc3/4"(DN20)
Tubo di scarico		mm	(DN20)	(DN20)	(DN20)	(DN20)	(DN20)
Peso netto		kg	16	18	18	21	21

Specifiche		Unità	MCFDS-119	MCFDS-136
Portata d'aria, alta / media / bassa.		^m3/h	1360/1020/680	1700/1275/850
Capacità di raffreddamento, alta / media / bassa.		W	7200/5760/4680	9000/7200/5850
Capacità di riscaldamento, alta / media / bassa.		W	10800/8640/7020	13500/10800/8775
Pressione statica esterna		Pa.	30	30
Livello di rumore		dB(A)	48	48
Consumo d'acqua		^m3/h	1,21	1,34
Caduta di pressione dell'acqua		kPa	27,6	28
	Numero di ventilatori		3	4
Motore della ventola	Numero di motori		1	1
	Bassa velocità	W	121	151
Numero di file della bobina			3	3
Pressione massima di esercizio		MPa	1,6	1,6
Tubo di ingresso/uscita dell'acqua		mm	Rc3/4"(DN20)	Rc3/4"(Ду20)
Трубка для конденсату		mm	(DN20)	(DN20)
Peso netto		kg	25	30

Nota.

1. La capacità di raffreddamento è stata testata nelle seguenti condizioni: temperatura dell'aria in ingresso 27°C con termometro a secco /
19,5°C con termometro a umido; temperatura dell'acqua in ingresso/uscita 7°C / 12°C.
2.La potenza termica è stata testata nelle seguenti condizioni: temperatura dell'aria in ingresso 21°C con termometro a secco;
temperatura dell'acqua in ingresso 60/50°C.
3.Livello di rumorosità testato in un ambiente completamente ecologico.Il livello di rumorosità è stato testato in una stanza completamente priva di eco.
4. Tutte le prestazioni e le portate sono indicate a una pressione statica di 30Pa.

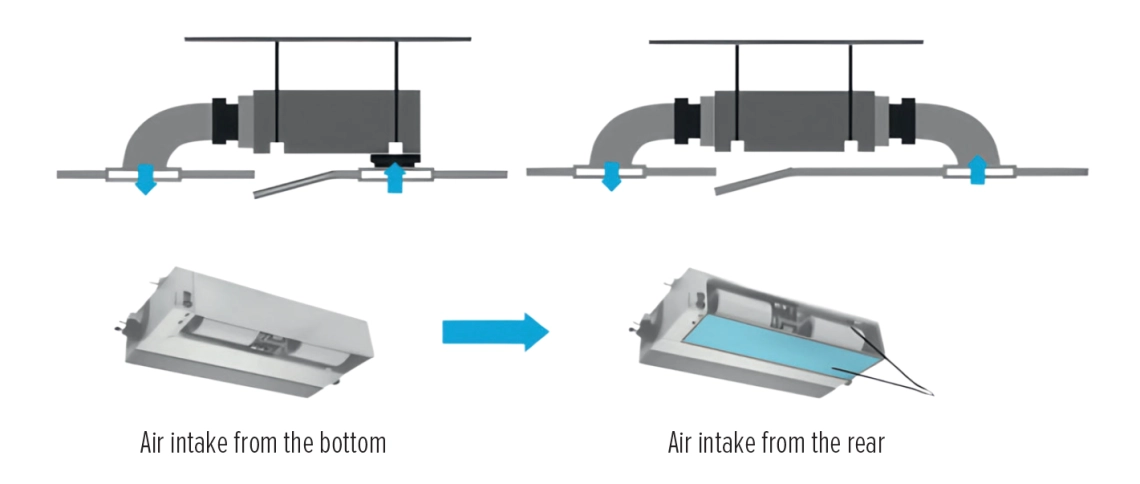

Metodi di installazione

Schema dei metodi di installazione dei ventilconvettori della serie MyCond MCFDS.

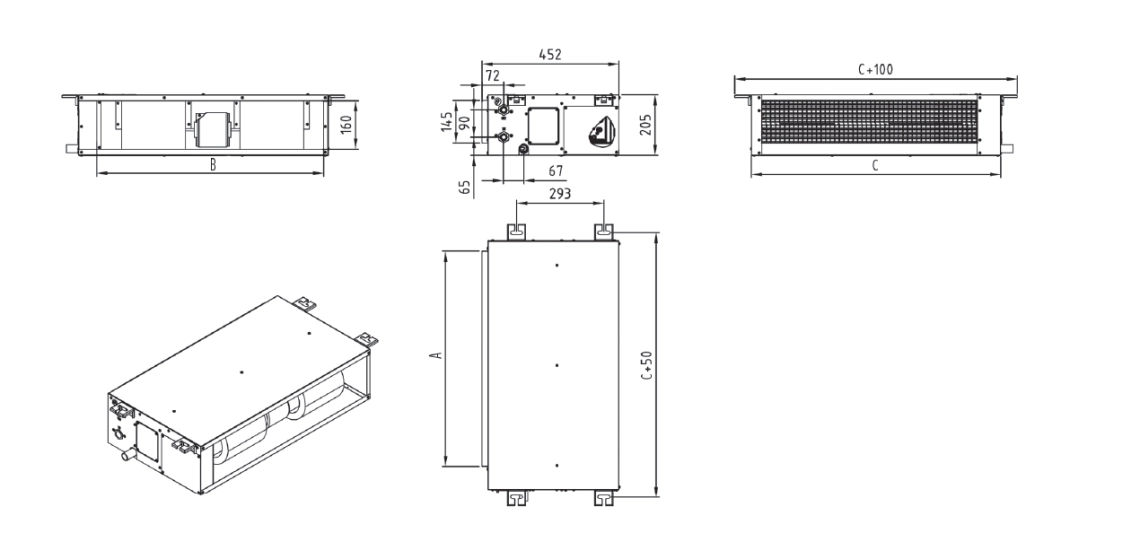

Dimensioni

Modelli con installazione orizzontale

Schema delle dimensioni del ventilconvettore da condotto della serie MyCond MCFDS.

Modello	Unità	MCFDS-034	MCFDS	MCFDS-068	MCFDS-085	MCFDS-102	MCFDS-119	MCFDS-136
A	mm	460	710	710	880	880	940	1270
B	mm	498	748	748	918	918	978	1308
C	mm	572	822	922	992	1143	1052	1382
