Ventilconvettori da condotto per media ESP serie HPL

Questi ventilconvettori canalizzabili a media pressione sono progettati per fornire aria attraverso lunghe tubazioni e supportano installazioni sia orizzontali che verticali. Le unità sono adatte per abitazioni, uffici, centri educativi e commerciali

Capacità di raffreddamento: 2,93 ... 11,29 kW

Capacità di riscaldamento: 3,31 ... 13,13 kW

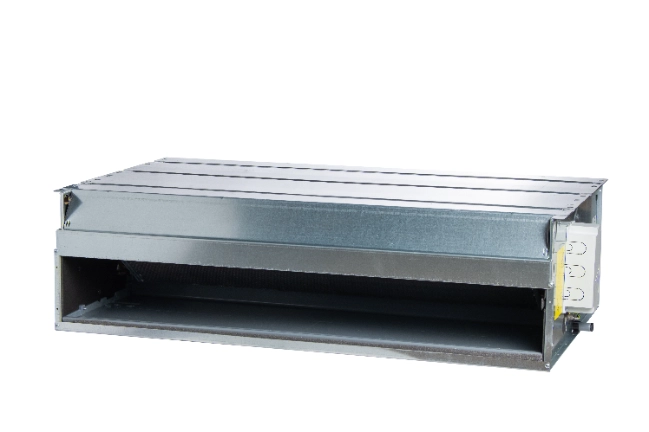

Ventilconvettori da condotto per media ESP serie HPL

Il ventilconvettore dispone di 7 taglie standard di diverse portate d'aria (da 340 a 2100^m3/h), ognuna delle quali è dotata di una batteria a 3 o 4 file e con la possibilità di aggiungere una batteria a 1 o 2 file per i sistemi a 4 tubi. Si tratta della gamma più completa, ideale per tutte le esigenze di climatizzazione.

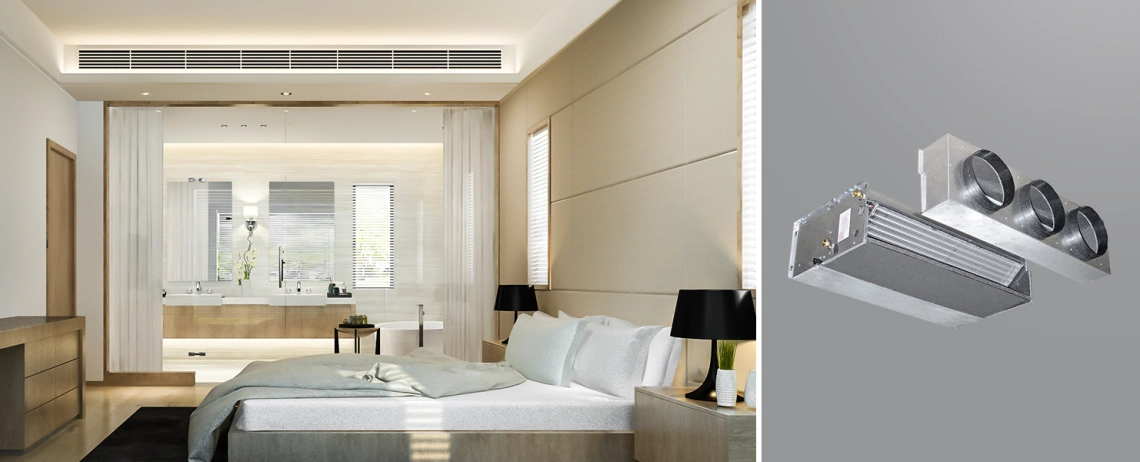

hotel room

Caratteristiche principali:

Elevato livello di comfort
Ampia gamma di funzionamento
Pressione statica fino a 80 Pa
Involucro in acciaio zincato
Scambiatore di calore in rame ad alta efficienza
Ventilatore bilanciato staticamente e dinamicamente per un funzionamento estremamente silenzioso
Installazione in posizione orizzontale e verticale

Vantaggi :

L'involucro è realizzato in acciaio zincato da 1 mm e isolato con schiuma poliolefinica da 3 mm (classe M1).
I ventilatori sono dotati di pale in alluminio o plastica.
Il motore a 5 velocità è montato su cuscinetti antivibranti. Il design prevede una protezione termica interna con auto-ripristino (grado di protezione IP 20, classe B).
Lo scambiatore di calore non è adatto all'uso in atmosfera corrosiva, dove potrebbe essere soggetto a corrosione. Le connessioni si trovano sul lato sinistro guardando l'uscita dell'aria dell'unità.
La vaschetta di raccolta della condensa è in plastica. Il design a L consente di installare il ventilconvettore in posizione orizzontale o verticale.
Il filtro è realizzato in fibra di polipropilene tesa su un telaio in acciaio zincato. Il telaio è installato in guide speciali per facilitare la rimozione e l'installazione del filtro durante la manutenzione.

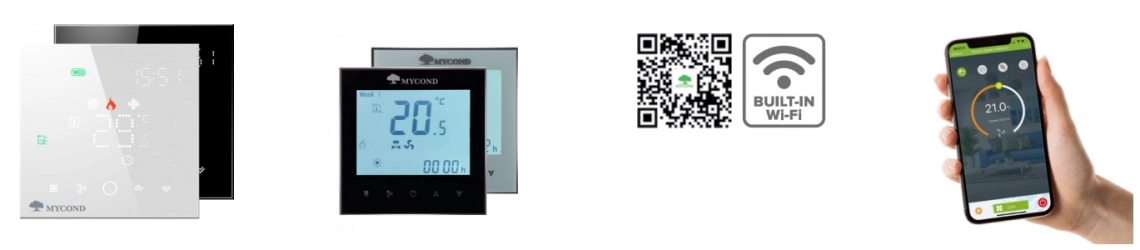

Il set di automazione ottimale per un controllo semplice e conveniente tramite smartphone

living room

ventilconvettori a 3 file, modelli a 2 tubi. Caratteristiche tecniche

Caratteristiche tecniche	Unità	HPL 13	HPL 23	HPL 33	HPL 43	HPL 53	HPL 63	HPL 73
Flusso d'aria	^m3/h	535	860	1115	1340	1375	1635	2100
Capacità di raffreddamento	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Capacità di riscaldamento	kW	3,31	5,18	6,99	8,11	8,38	9,5	11,54
Potenza assorbita dal motore	W	55	110	126	175	174	166	245
Potenza sonora (Lw)	dB(A)	51	55	57	63	62	61	66
Tubo di ingresso/uscita dell'acqua		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Tubo della condensa	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

ventilconvettori a 4 file, modelli a 2 tubi. Specifiche

Caratteristiche tecniche	Unità	HPL 14	HPL 24	HPL 34	HPL 44	HPL 54	HPL 64	HPL 74
Flusso d'aria	^m3/h	535	860	1115	1340	1375	1635	2100
Capacità di raffreddamento	kW	3,37	5,45	6,95	7,42	8,01	9,55	11,29
Capacità di riscaldamento	kW	3,6	5,76	7,32	8,57	8,84	10,62	13,13
Potenza assorbita dal motore	W	55	110	126	175	174	166	245
Potenza sonora (Lw)	dB(A)	51	55	57	63	62	61	66
Tubo di ingresso/uscita dell'acqua		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Tubo della condensa	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

ventilconvettore a 3+1 file, modelli a 4 tubi.Caratteristiche tecniche

Caratteristiche tecniche	Unità	HPL 13-4T/1R	HPL 23-4T/1R	HPL 33-4T/1R	HPL 43-4T/1R	HPL 53-4T/1R	HPL 63-4T/1R	HPL 73-4T/1R
Flusso d'aria	^m3/h	535	860	1115	1340	1375	1635	2100
Capacità di raffreddamento	kW	2,93	4,47	6	6,74	7,24	8,56	9,89
Capacità di riscaldamento	kW	2,5	3,7	4,87	5,48	5,79	6,93	8,12
Potenza assorbita dal motore	W	55	110	126	175	174	166	245
Potenza sonora (Lw)	dB(A)	51	55	57	63	62	61	66
Tubo di ingresso/uscita dell'acqua		1/2"	1/2"	1/2"	1/2"	1/2"	1/2"	1/2"
Tubo della condensa	mm	DN15	DN15	DN15	DN15	DN15	DN15	DN15

Le caratteristiche sono indicate per i seguenti parametri di funzionamento:
Pressione statica: 0Pa
RAFFREDDAMENTO: temperatura dell'aria in ingresso +27 °C temperatura secca, +19 °C umidità. term. Temperatura acqua in ingresso/uscita. +7/12 °C.
RISCALDAMENTO: temperatura dell'aria all'ingresso +20 °C. Temperatura dell'acqua in ingresso/uscita. +50/45 °C.
Riscaldamento a 4 tubi: temperatura dell'aria all'ingresso +20 °C. Temperatura dell'acqua in ingresso/uscita. +65/55 °C.

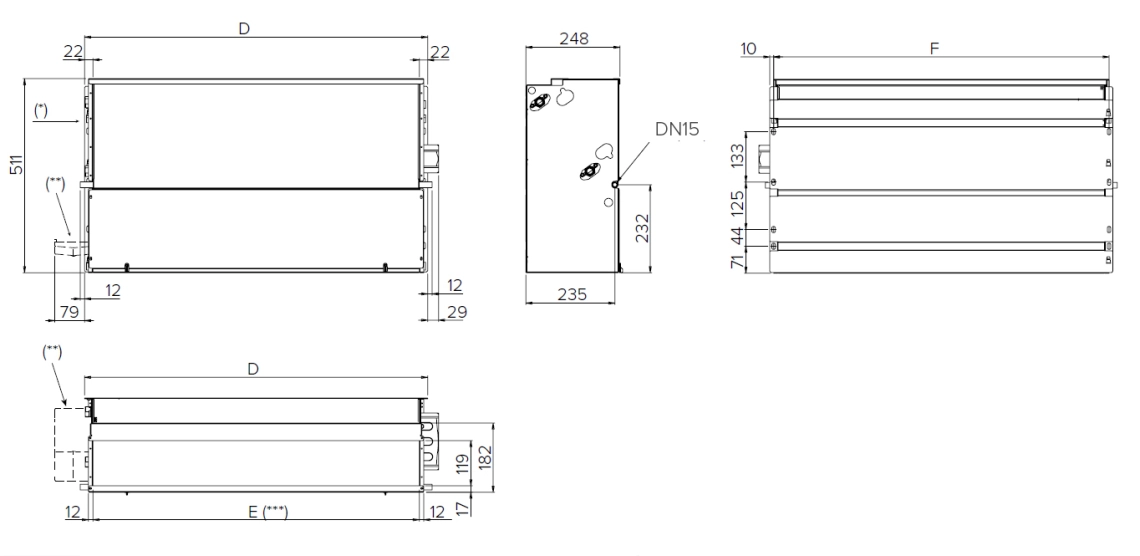

Installazione verticale

Nota:
(*) - Connessioni della batteria a sinistra
(**) - Vaschetta raccogli-condensa aggiuntiva (opzione)
(***) - Dimensioni del telaio di aspirazione: E x 119 mm
(****) - Diametro esterno

scheme

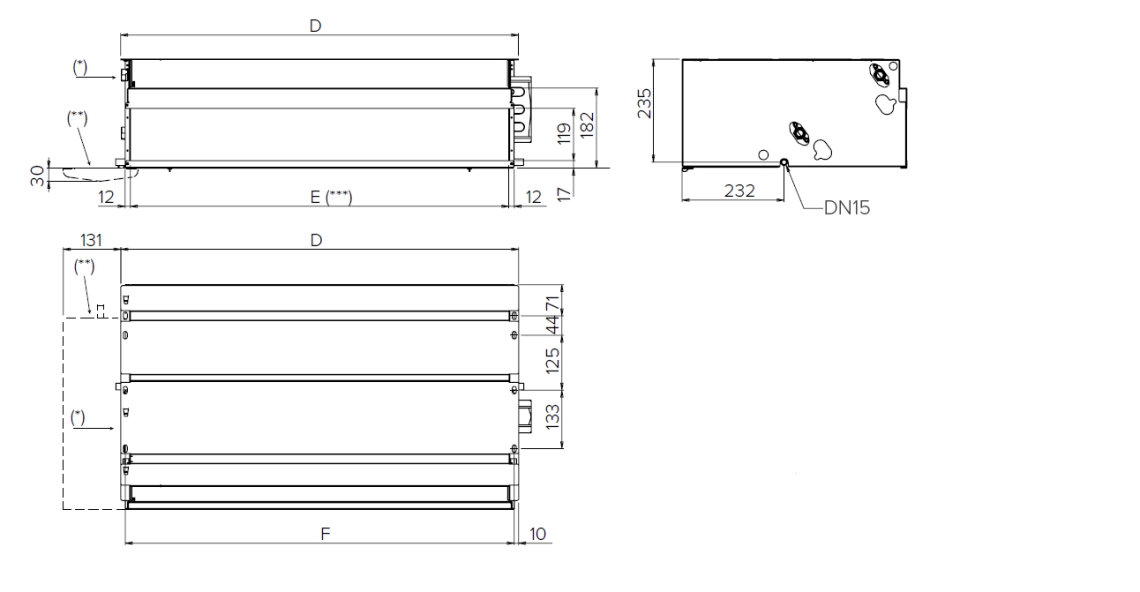

Installazione orizzontale

Nota:
(*) - Connessioni della batteria a sinistra
(**) - Vaschetta raccogli-condensa supplementare (opzione)
(***) - Dimensioni del telaio di aspirazione: E x 119 mm
(****) - Diametro esterno

Modello	Unità	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
D	mm	689	904	1119	1119	1334	1549	1549
E	mm	645	860	1075	1075	1290	1505	1505
F	mm	669	884	1099	1099	1314	1529	1529

scheme_2

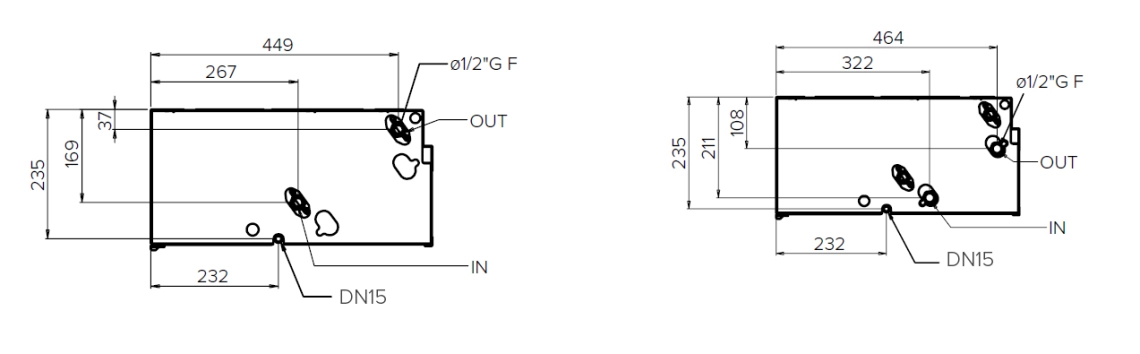

Connessioni delle bobine

bobine a 3 o 4 ranghi / Bobina di riscaldamento supplementare (1 o 2 ranghi)

Modello	Unità	HPL 1	HPL 2	HPL 3	HPL 4	HPL 5	HPL 6	HPL 7
3 file	kg	18,5	25,4	26,5	27,9	38,4	47,2	47,4
3+1 file	kg	19,7	26,9	28,3	29,7	40,3	49,5	49,7
4 file	kg	19,5	26,7	27,9	29,0	39,8	48,9	49,1

scheme_3
