Ventilconvettori da condotto per media ESP serie MCFC

Capacità di raffreddamento: 1,2 ... 12,6 kW
Capacità di riscaldamento: 1,8 ... 18,9 kW

Volete acquistare o avete domande?

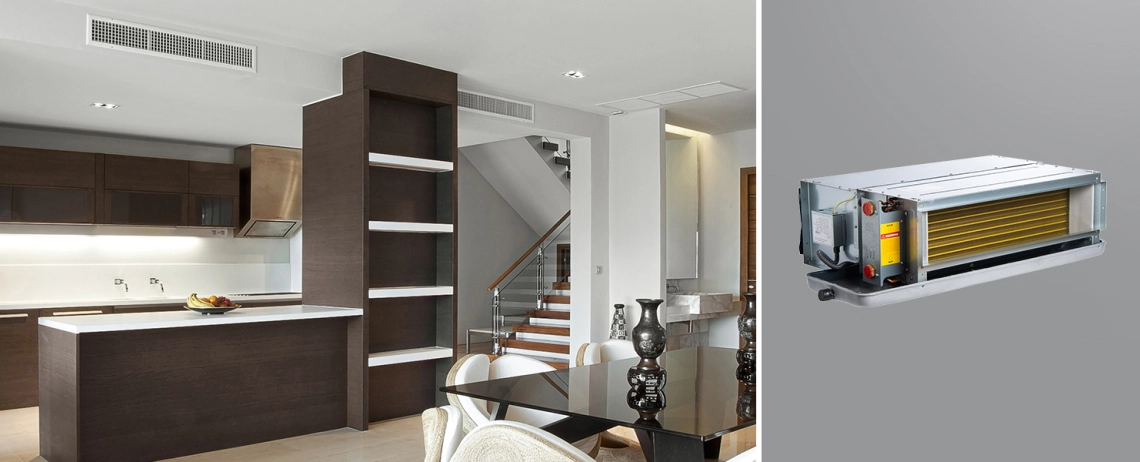

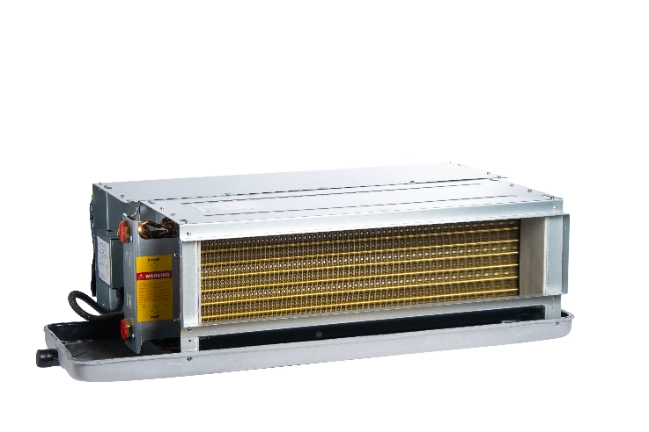

Ventilconvettori da condotto per media ESP serie MCFC

Ampia gamma di capacità. Il ventilconvettore ha funzioni di raffreddamento, riscaldamento e ventilazione. È progettato per mantenere condizioni confortevoli in ambienti residenziali, uffici, locali commerciali e di altro tipo.


MCFC series

Caratteristiche e vantaggi:

  • Lo scambiatore di calore ottimizzato con una maggiore area di scambio termico garantisce un'elevata efficienza del ventilconvettore.
  • Il ventilatore centrifugo con pale metalliche e l'involucro in acciaio zincato garantiscono un'elevata affidabilità e resistenza al fuoco.
  • ventilconvettore a 2 tubi con scambiatore di calore a 3 ranghi.
  • Scelta del tipo di motore CA o CC.
  • Connessione al tubo di sinistra.
  • La vaschetta di scarico inclinata garantisce un drenaggio sicuro e completo della condensa dal punto più basso.
  • Pressione statica fino a 50 Pa.
  • Basso consumo energetico.
  • Basso livello di rumore.
  • Controllo ModBus (in opzione).
  • Controllo Wi-Fi (come opzione).
  • Il termostato si acquista separatamente

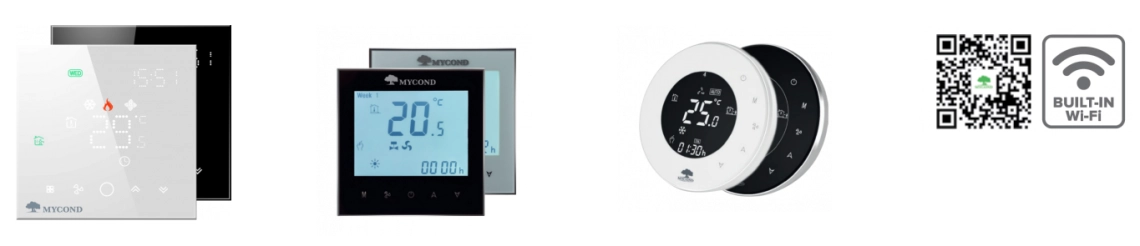

L'insieme ottimale di automazioni per un controllo economico e semplice tramite smartphone


hotel room new design

Caratteristiche tecniche Unità MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102
Portata d'aria, alta / media / bassa. m3/h 340/255/170 510/382/255 680/510/340 850/638/425 1020/765/510
Capacità di raffreddamento, alta / media / bassa. W 1800/1440/1170 2700/2160/1755 3600/2880/2340 4500/3600/2925 5400/4320/3510
Capacità di riscaldamento, alta / media / bassa. W 2700/2160/1755 4050/3240/2633 5400/4320/3510 6750/5400/4388 8100/6480/5265
Pressione statica esterna Pa. 50 50 50 50 50
Livello di rumore dB(A) 42 44 46 47 49
Consumo d'acqua m3/h 0,39 0,55 0,7 0,82 0,91
Caduta di pressione dell'acqua kPa 12 16 20 23 26
Numero di ventilatori 1 2 2 2 2
Motore del ventilatore Numero di motori 1 1 1 1 1
Bassa velocità W 49 66 84 100 118
Pressione massima di esercizio MPa 1,6 1,6 1,6 1,6 1,6
Tubo di ingresso/uscita dell'acqua mm Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20) Rc3/4"(DN20)
Tubo di scarico mm R3/4"(DN20) R3/4"(DN20) R3/4"(DN20) R3/4"(DN20) R3/4"(DN20)
Peso netto kg 17 19 20 22 25
Specifiche tecniche Unità MCFC-136 MCFC-170 MCFC-204 MCFC-238
Portata d'aria, alta / media / bassa. m3/h 1360/1020/680 1700/1275/850 2040/1530/1020 2380/1785/1190
Capacità di raffreddamento, alta / media / bassa. W 7200/5760/4680 9000/7200/5850 10800/8640/7020 12600/10080/8190
Capacità di riscaldamento, alta / media / bassa. W 10800/8640/7020 13500/10800/8775 16200/12960/10530 18900/15120/12285
Pressione statica esterna Pa. 50 50 50 50
Livello di rumore dB(A) 50 52 54 56
Consumo d'acqua m3/h 1,34 1,59 1,8 2,07
Caduta di pressione dell'acqua kPa 40 40 40 50
Numero di ventilatori 3 4 4 4
Motore del ventilatore Numero di motori 1 1 1 1
Bassa velocità W 174 210 250 300
Pressione massima di esercizio MPa 1,6 1,6 1,6 1,6
Tubo di ingresso/uscita dell'acqua mm Rc3/4"(DN20) Rc3/4"(Ду20) Rc3/4"(DN20) Rc3/4"(DN20)
Трубка для конденсату mm R3/4"(DN20) R3/4"(DN20) R3/4"(DN20) R3/4"(DN20)
Peso netto kg 31 37 42 44

Nota.
1. La capacità di raffreddamento è stata testata nelle seguenti condizioni: temperatura dell'aria in ingresso 27°C a bulbo secco / 19,5°C a bulbo umido; temperatura dell'acqua in ingresso/uscita 7°C / 12°C
bulbo umido; temperatura dell'acqua in ingresso/uscita 7°C / 12°C.
2. La potenza termica è stata testata nelle seguenti condizioni: temperatura dell'aria in ingresso 21°C a bulbo secco; temperatura dell'acqua in ingresso 60/50°C
temperatura dell'acqua in ingresso 60/50°C.
3. Il livello di rumorosità è stato testato in una stanza completamente priva di eco.
4. Le prestazioni e le portate sono indicate con una pressione statica di 30Pa.

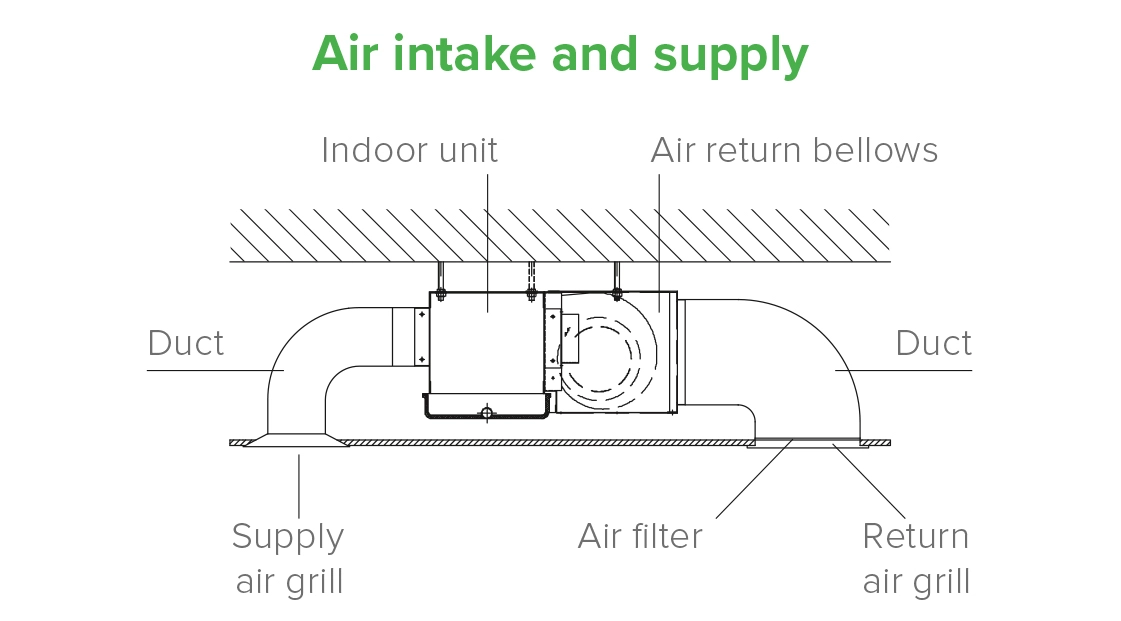

Metodi di installazione


Installation methods

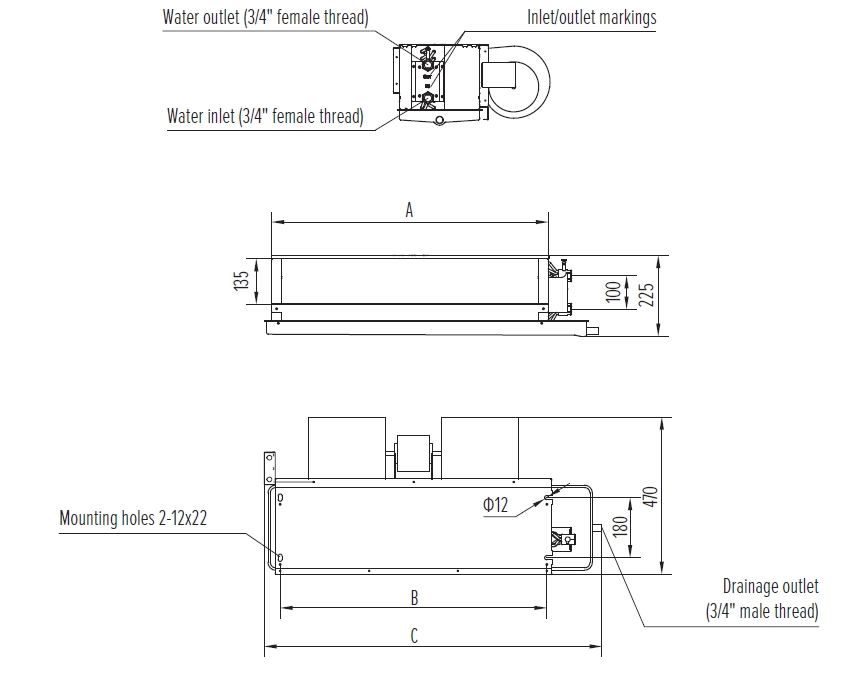

Dimensioni

Modello Unità MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102 MCFC-136 MCFC-170 MCFC-204 MCFC-238
A мм 510 640 745 830 960 1260 1410 1630 1830
B мм 480 610 715 800 930 1230 1380 1600 1800
C мм 693 823 928 1013 1143 1443 1593 1813 2013


Dimensions

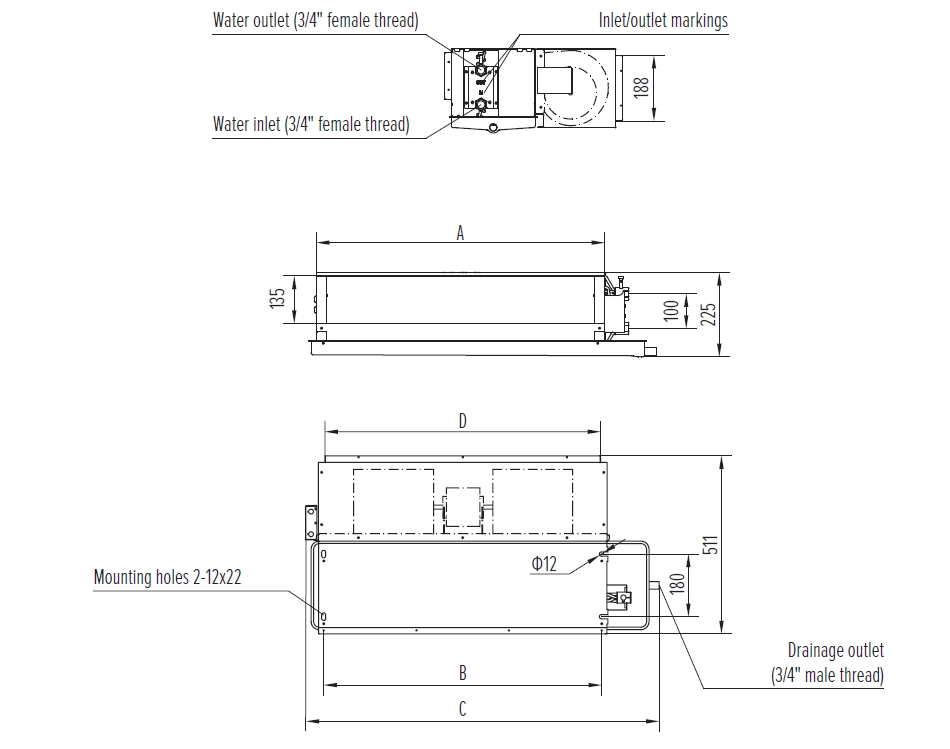

Dimensioni

Modelli a installazione orizzontale con camera di aspirazione posteriore

Modello Unità MCFC-034 MCFC-051 MCFC-068 MCFC-085 MCFC-102 MCFC-136 MCFC-170 MCFC-204 MCFC-238
A мм 510 640 745 830 960 1260 1410 1630 1830
B мм 480 610 715 800 930 1230 1380 1600 1800
C мм 693 823 928 1013 1143 1443 1593 1813 2013
D мм 420 540 680 740 860 1060 1320 1520 1660

Dimensions_2
