Ventilconvettori a pavimento di design Serie Silver Glass

La nuova serie Silver Glass di ventilconvettori costruiti da artisti è progettata per interni eccezionali. I modelli sono stati progettati in stile moderno per integrarsi in qualsiasi ambiente o per essere il più discreti possibile
Capacità di raffreddamento: 0.45 ... 3.73 kW
Capacità di riscaldamento: 0.61 ... 4.71 kW

Volete acquistare o avete domande?
Ventilconvettori a pavimento di design Serie Silver Glass

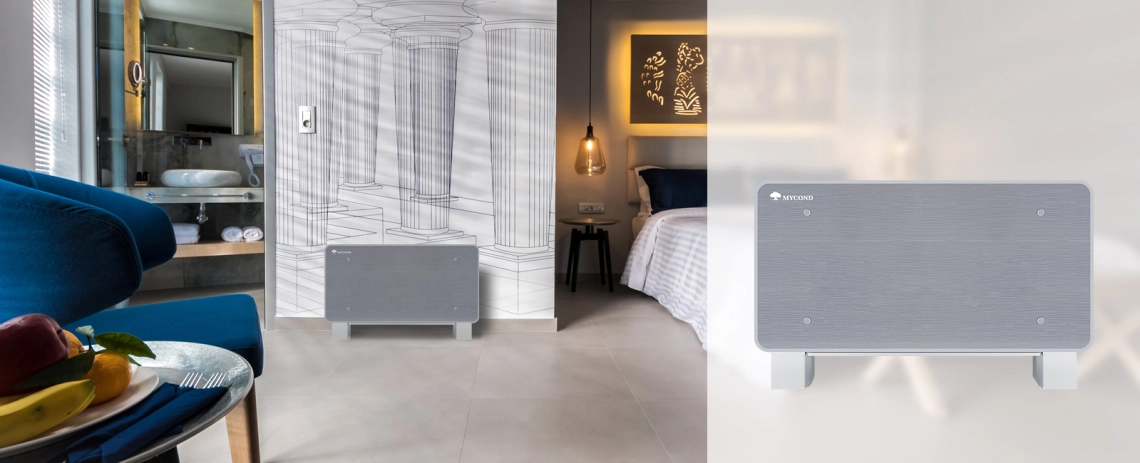

Il ventilconvettore ha un design ultra-sottile. A titolo di confronto, il suo involucro insieme al vetro ha uno spessore di soli 122 mm, consentendo di risparmiare spazio per l'installazione. Inoltre, il suo aspetto semplice e ordinato si adatta facilmente allo stile della stanza.

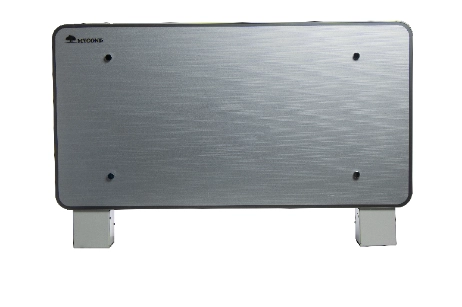

A modern floor-standing fan coil unit from the Silver Glass series.

A sleek and modern floor-standing fan coil unit from the Silver Glass series.

I ventilconvettori completano efficacemente un sistema di riscaldamento a pompa di calore. L'apparecchiatura non richiede un'elevata temperatura dell'acqua per riscaldare la casa, risparmiando così sui costi.

Vantaggi principali:

  • Pannello frontale in vetro
  • Corpo ultra sottile
  • Il telaio dell'unità è costituito da una lamiera di spessore 0,8-1 mm
  • Basso livello di rumore
  • Alloggiamento integrato per il termostato
  • Motore a corrente continua
  • Filtri dell'aria di classe G1 progettati per essere facilmente rimossi e per consentire la pulizia e la manutenzione senza problemi
  • La batteria dello scambiatore di calore è costituita da tubi in rame e collettori in ottone: i tubi sono dotati di alette in alluminio corrugato
  • Dotato di vaschetta di scarico rimovibile
  • Griglia in alluminio con fissaggio magnetico
  • Opzionale: pannello posteriore in vetro (installazione in spazi aperti)
  • Termostato (opzionale)

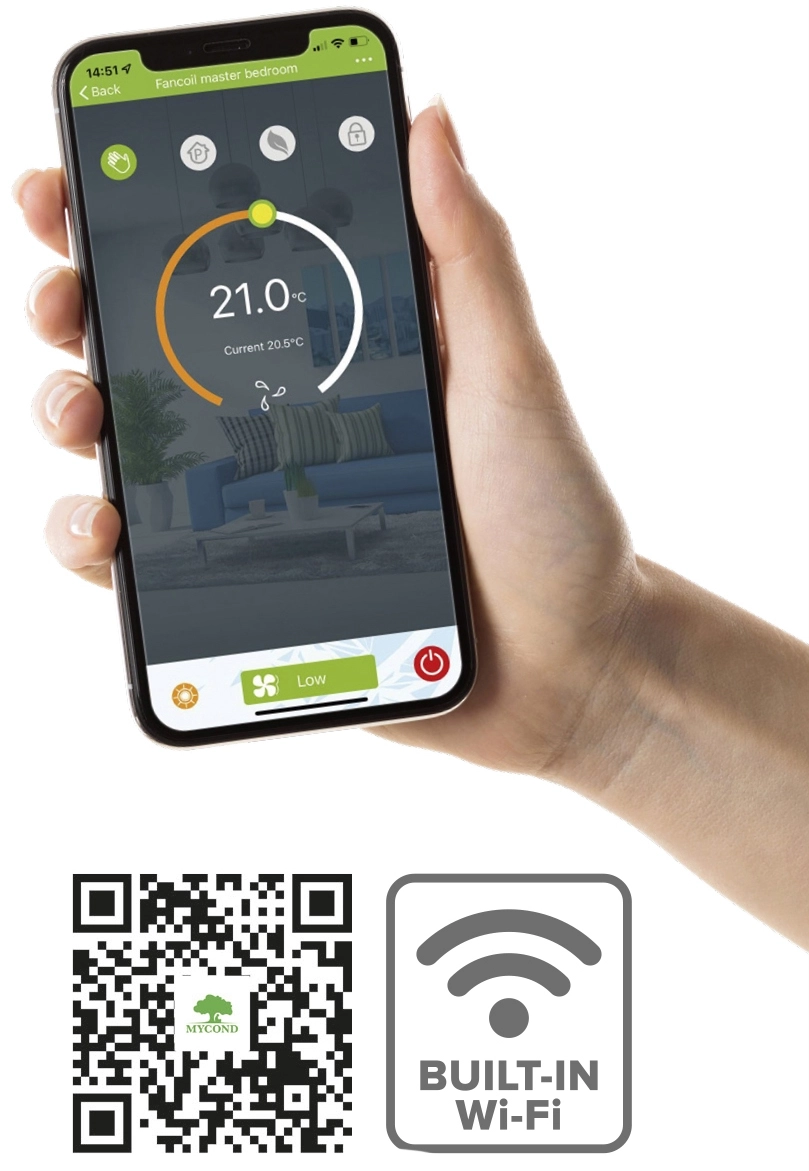

Applicazione mobile MyCond Silver Glass

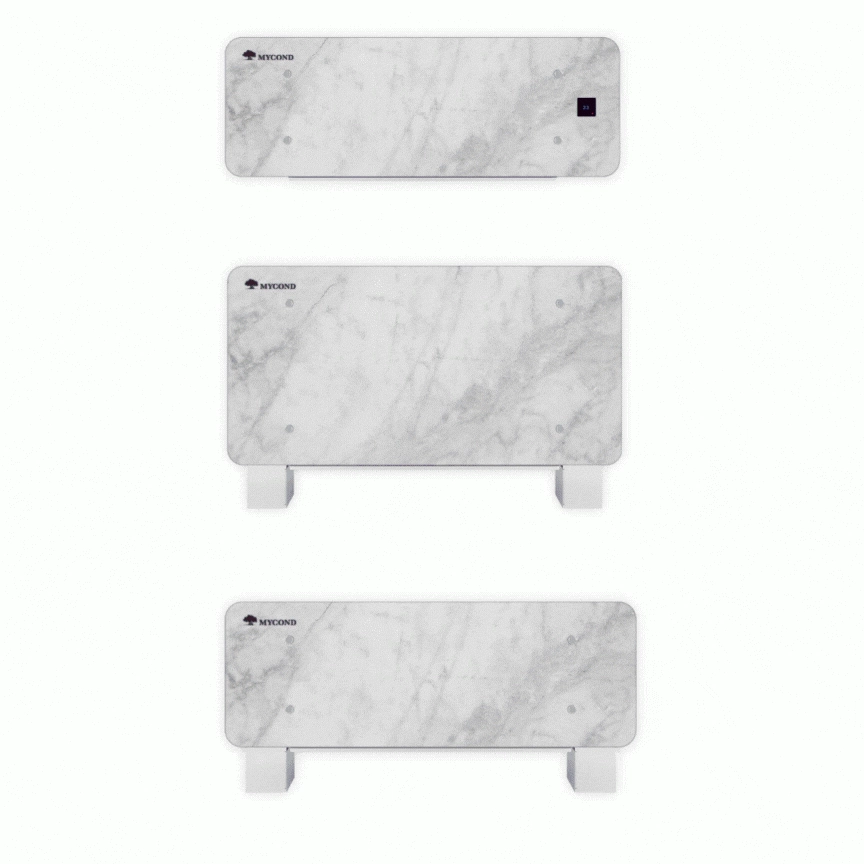

Stylish silver glass fan coil units designed for modern spaces.

Scoprite una nuova dimensione di eleganza con Mycond!

  • Design moderno: gli eleganti pannelli in vetro stampato si adattano perfettamente a qualsiasi interno, aggiungendo un tocco di stile e modernità.

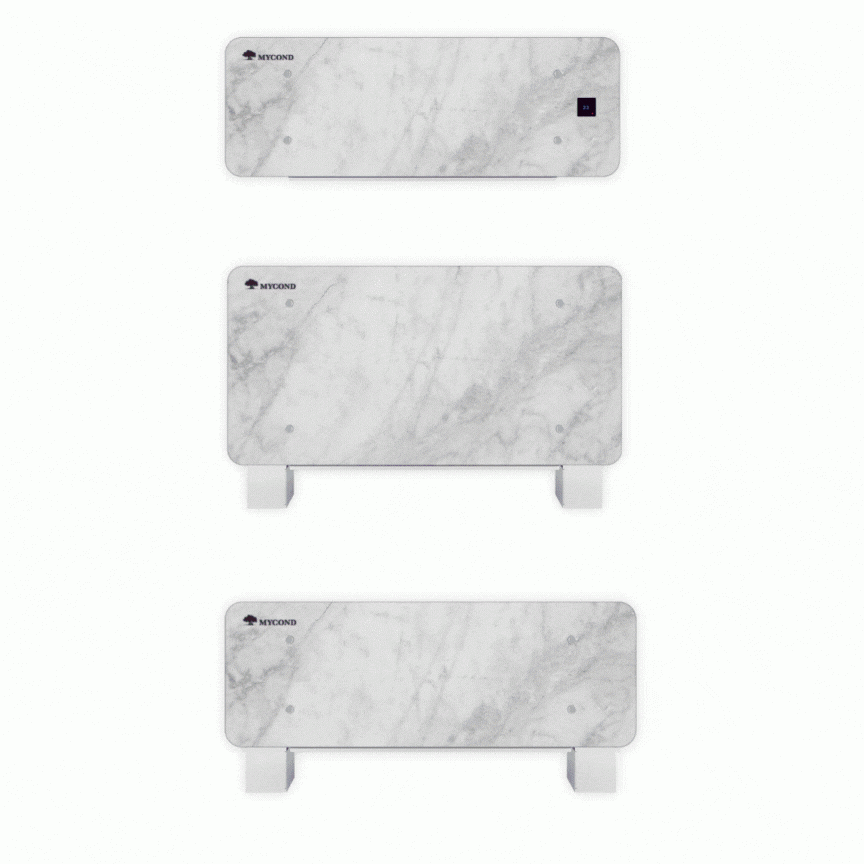

  • Potete scegliere la vostra immagine o il vostro disegno sul pannello, che noi adatteremo al vostro interno.

Ventilconvettore moderno a pavimento della serie MyCond Silver Glass.

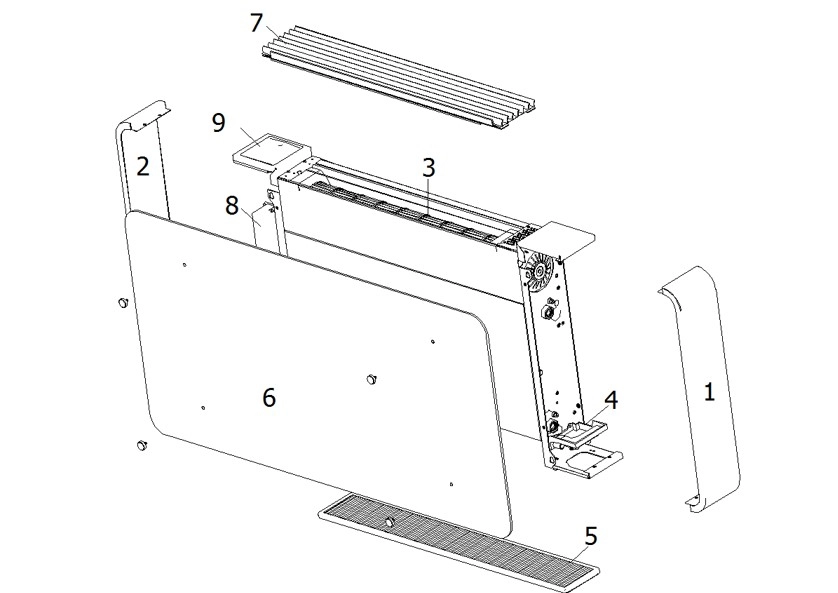

Componenti principali

Parti esterne

  1. Pannello sinistro
  2. Pannello laterale destro
  3. Ponte di comando
  4. Scarico ausiliario
  5. Filtro
  6. Pannello frontale
  7. Griglia in alluminio
  8. Quadro elettrico
  9. Pannello di controllo (opzione)

MyCond Silver Glass Elegante ventilconvettore ultrasottile da pavimento.

MyCond Silver Glass Ventilconvettore ultrasottile con caratteristiche moderne.

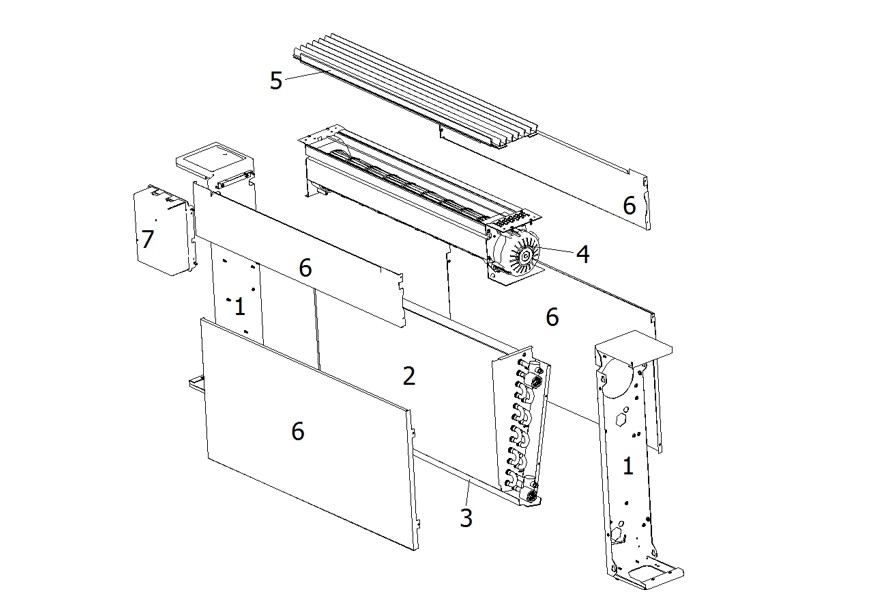

Parti interne

Unità verticali

  1. Pannello laterale interno
  2. Scambiatore di calore principale
  3. Vaschetta di raccolta della condensa
  4. Ponte di comando
  5. Griglia in alluminio
  6. Pannelli interni anteriori e posteriori
  7. Quadro elettrico

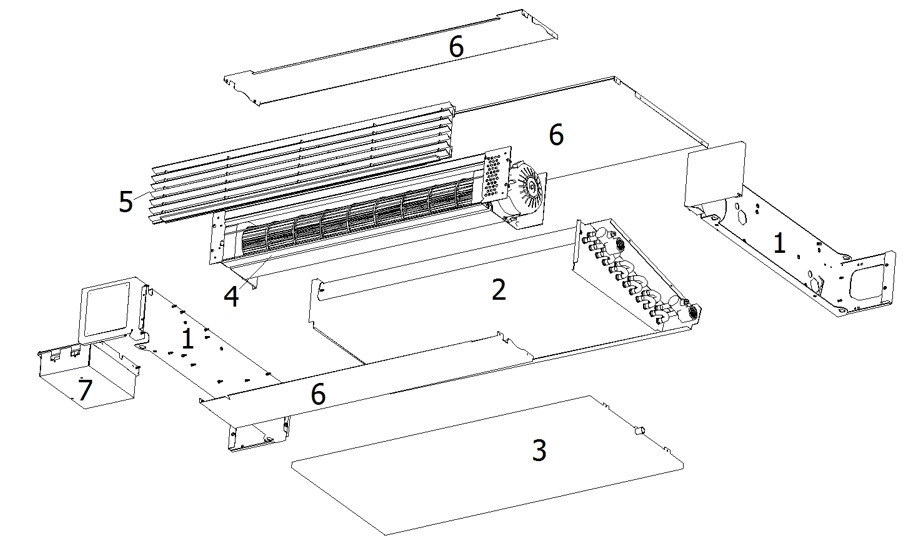

Parti interne

Unità orizzontale

  1. Pannello laterale interno
  2. Scambiatore di calore principale
  3. Vaschetta di raccolta della condensa
  4. Ponte di comando
  5. Griglia in alluminio
  6. Pannelli interni anteriori e posteriori
  7. Quadro elettrico

Componenti interni del ventilconvettore a pavimento MyCond serie Silver Glass.

Dati tecnici

sistema a 2 tubi

dati tecnici Unità Velocità MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
Portata d'aria Supermax 250 390 510 620
Max (*) 180 315 450 540
m3/h Med (*) 120 230 350 450
Min (*) 80 155 240 310
Statica 10 18 25 32
Capacità di raffreddamento totale Supermax 1.19 2.12 2.90 3.73
Massimo 0.88 1.81 2.70 3.38
kW Med 0.79 1.45 2.20 2.75
Min 0.45 0.98 1.70 2.13
Capacità sensibile Supermax 0.87 1.56 2.16 2.97
Max 0.69 1.35 2.00 2.70
kW Med 0.60 1.10 1.68 2.30
Min 0.30 0.70 1.25 1.70
Capacità di riscaldamento Supermax 1.55 2.71 3.71 4.71
Max 1.10 2.40 3.20 4.23
kW Med 0.90 1.50 2.40 3.40
Min 0.61 1.16 1.75 2.41
V/H/Ph 230 V - 50 Hz - 1Ph
Ingresso motore Supermax 20 22 24 27
Massimo 12 13 14 17
W Med 5 6 7 10
Min 3 4 5 8
Portata d'acqua Supermax 204 364 498 639
Massimo 151 311 463 580
l/h Med 136 249 377 472
Min 77 168 292 365
Caduta di pressione Supermax 15.1 10.2 20.9 19.9
Massimo 13.1 8.2 19.0 18.7
kPa Med 7.2 6.0 16.5 13.2
Min 4.1 4.1 13.0 10.0
Connessione della bobina 1/2" GF 1/2" GF 1/2" GF 1/2" GF
Contenuto d'acqua L 0,33 0,59 0,85 1,11
Potenza sonora Supermax 55.0 56.0 57.1 58.3
Massimo 51.3 52.2 52.4 53.3
dB(A) Med 44.6 45.5 46.6 48.6
Min 37.5 38.6 40.5 38.7
Pressare il suono Supermax 38.0 39.0 40.1 41.3
Massimo 34.3 35.2 35.4 36.3
dB(A) Med 27.6 28.5 29.6 31.6
Min 20.5 21.6 23.5 21.7


MODALITÀ DI RAFFREDDAMENTO
Ambiente: 27° C - 47% U.R. Temp. acqua (in/out): 7/12°C
MODALITÀ RISCALDAMENTO
Ambiente: 20° C. Temperatura dell'acqua: 50° C.
(*) I valori dichiarati sono relativi alle impostazioni standard a 1500, 900 e 600 giri/min. È sempre possibile modificare il flusso d'aria, cambiando l'impostazione del dip switch nella scheda.

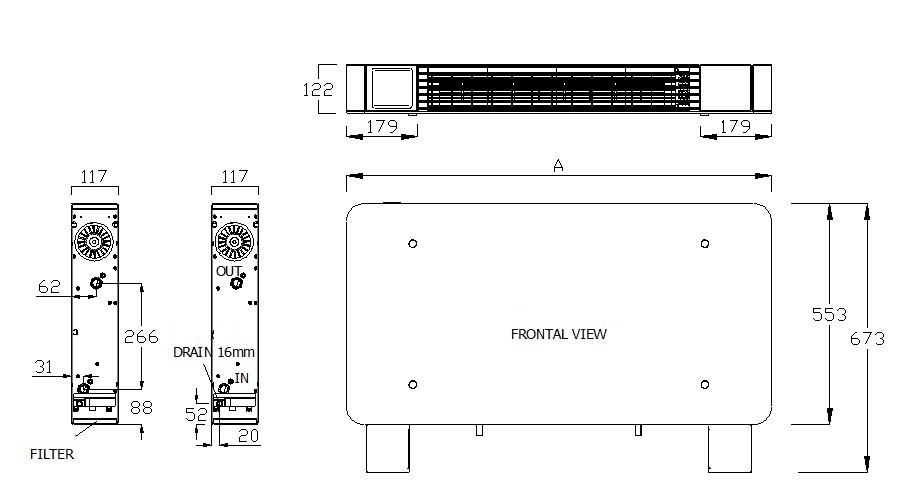

Dimensioni

montaggio verticale


Elegante ventilconvettore a pavimento della serie MyCond Silver Glass.

dati tecnici Unità MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 mC-SG-800T2
A mm 681 873 1065 1257
Peso netto kg 14 18 21 25
Peso lordo kg 18 21 25 29

Dimensioni

Montaggio orizzontale


Dimensioni del ventilconvettore a pavimento MyCond serie Silver Glass.

Specifiche tecniche Unità MC-SG-200T2 MC-SG-400T2 MC-SG-600T2 MC-SG-800T2
A mm 681 873 1065 1257
Peso netto kg 14 18 21 25
Peso lordo kg 18 21 25 29
