Ventilconvettori a pavimento di design serie Silver Glass Low

La nuova serie Silver Glass low di ventilconvettori costruiti da artisti è progettata per interni eccezionali. I modelli sono stati progettati in stile moderno per integrarsi in qualsiasi ambiente o per essere il più discreti possibile

Capacità di raffreddamento: 0.38 ... 2,62 kW

Capacità di riscaldamento: 0.55 ... 3.58 kW

Ventilconvettori a pavimento di design serie Silver Glass Low

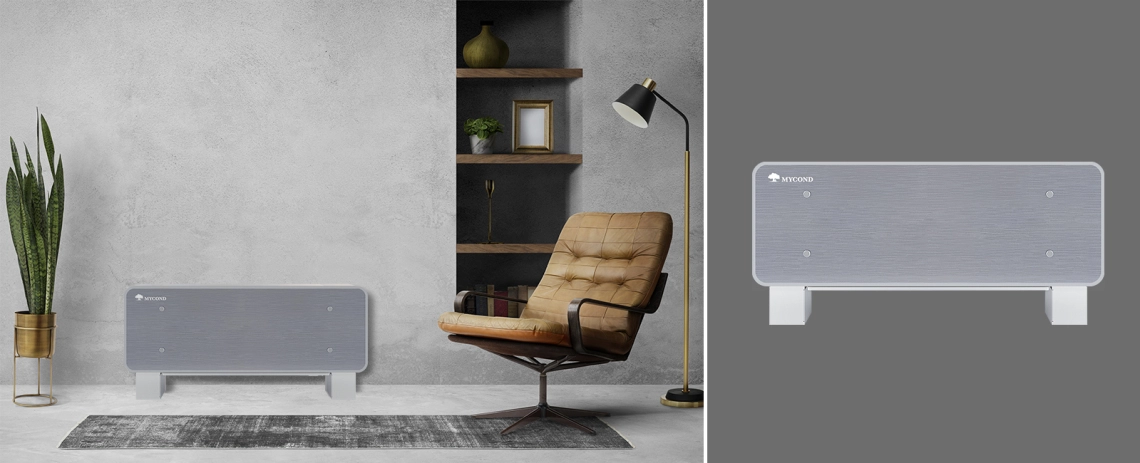

Il ventilconvettore ha un design ultra-sottile. A titolo di confronto, il suo involucro insieme al vetro ha uno spessore di soli 122 mm, consentendo di risparmiare spazio per l'installazione. Inoltre, il suo aspetto semplice e ordinato si adatta facilmente allo stile della stanza.

The fan coil unit is ultra-thin in design

I ventilconvettori completano efficacemente un sistema di riscaldamento a pompa di calore. L'apparecchiatura non richiede un'elevata temperatura dell'acqua per riscaldare la casa, risparmiando così sui costi.

Vantaggi principali:

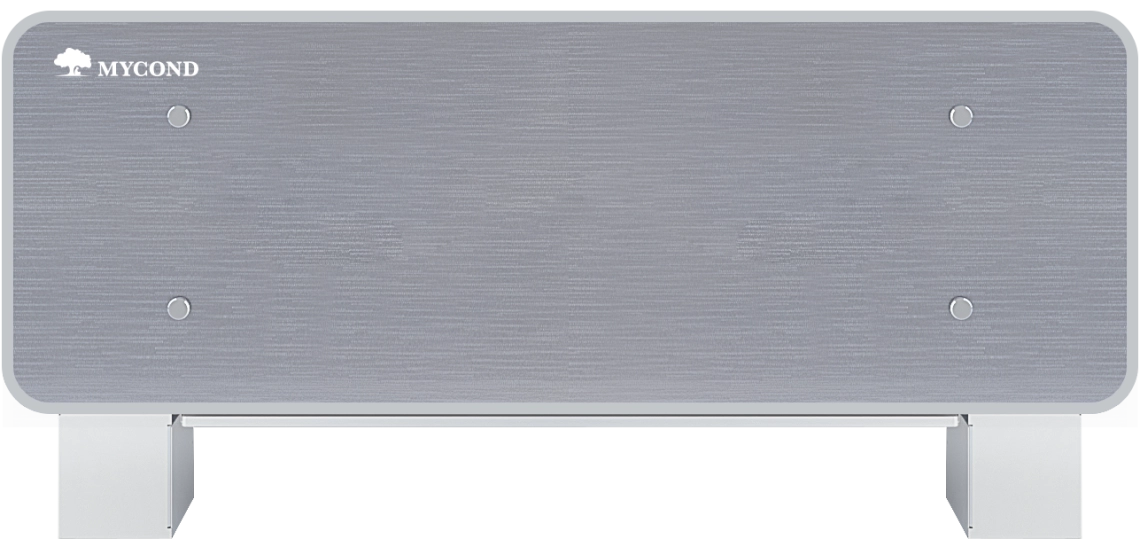

Pannello frontale in vetro
Corpo ultra sottile
Il telaio dell'unità è realizzato in lamiera di spessore 0,8-1 mm
Basso livello di rumore
Alloggiamento integrato per il termostato
Motore BLDC
Filtri dell'aria di classe G1 progettati per essere facilmente rimossi e per consentire la pulizia e la manutenzione senza problemi
La batteria dello scambiatore di calore è costituita da tubi di rame e collettori in ottone: i tubi sono dotati di alette in alluminio corrugato
Dotato di vaschetta di scarico rimovibile
Opzioni: pannello posteriore in vetro

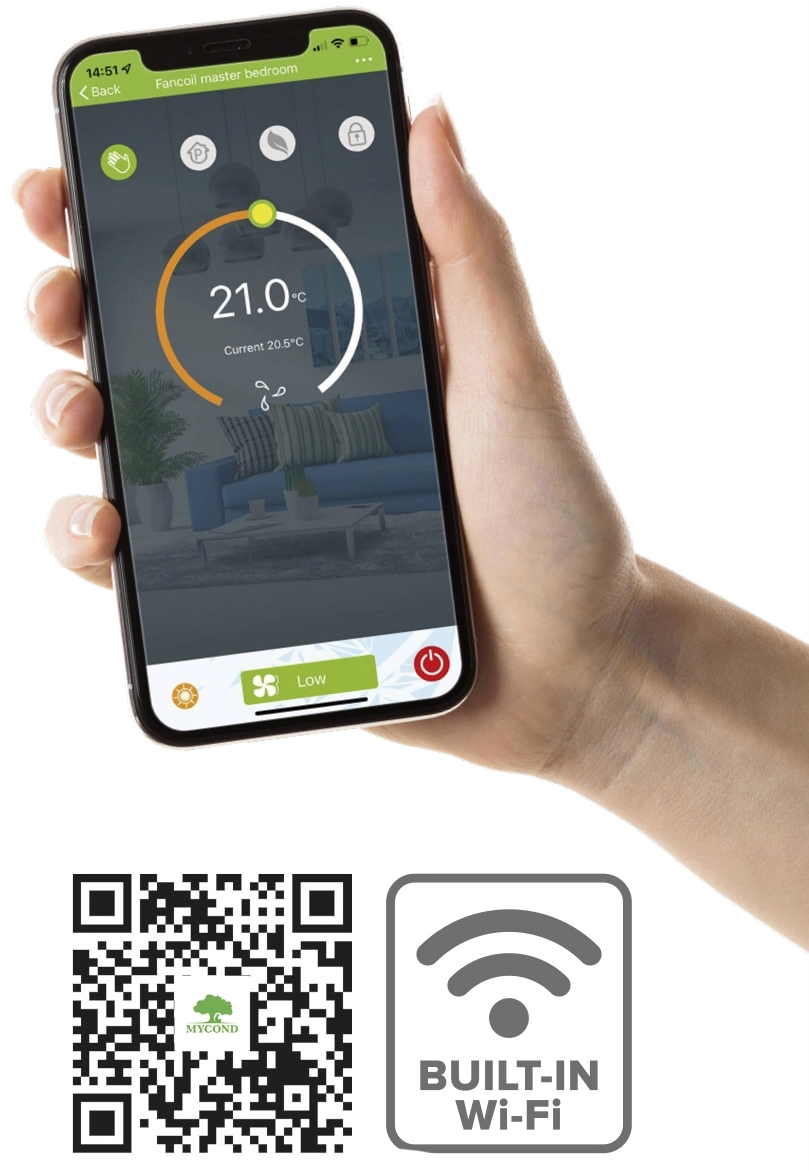

Termostato (opzionale)

Scoprite una nuova dimensione di eleganza con Mycond!

Design moderno: gli eleganti pannelli in vetro stampato si adattano perfettamente a qualsiasi interno, aggiungendo un tocco di stile e modernità.

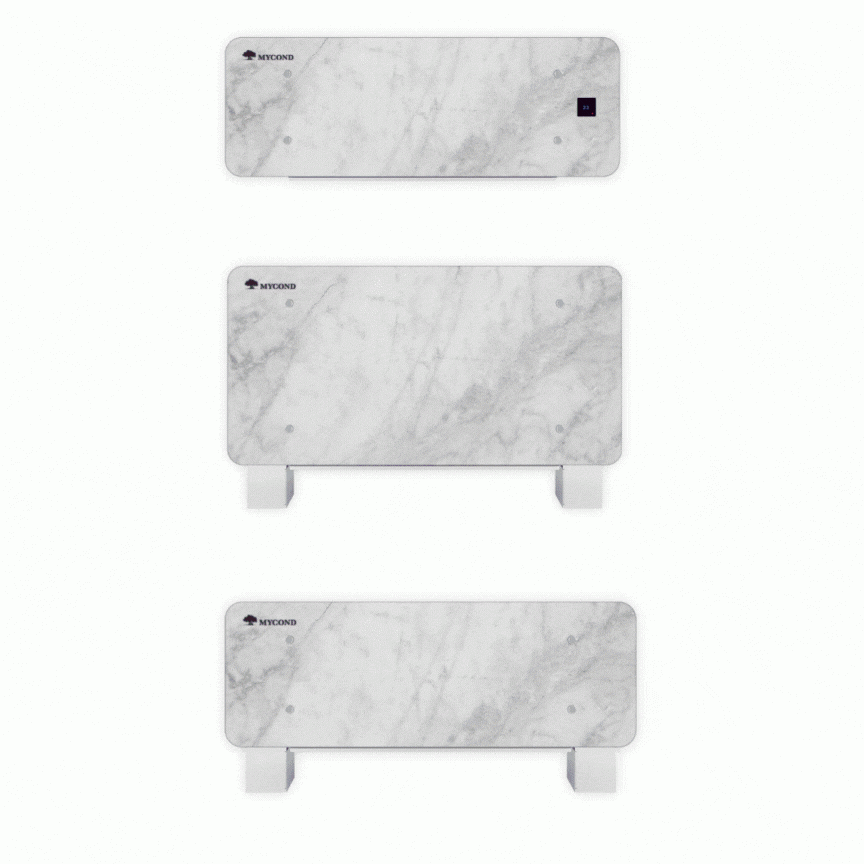

Potete scegliere la vostra immagine o il vostro disegno sul pannello, che noi adatteremo al vostro interno.

Modern design

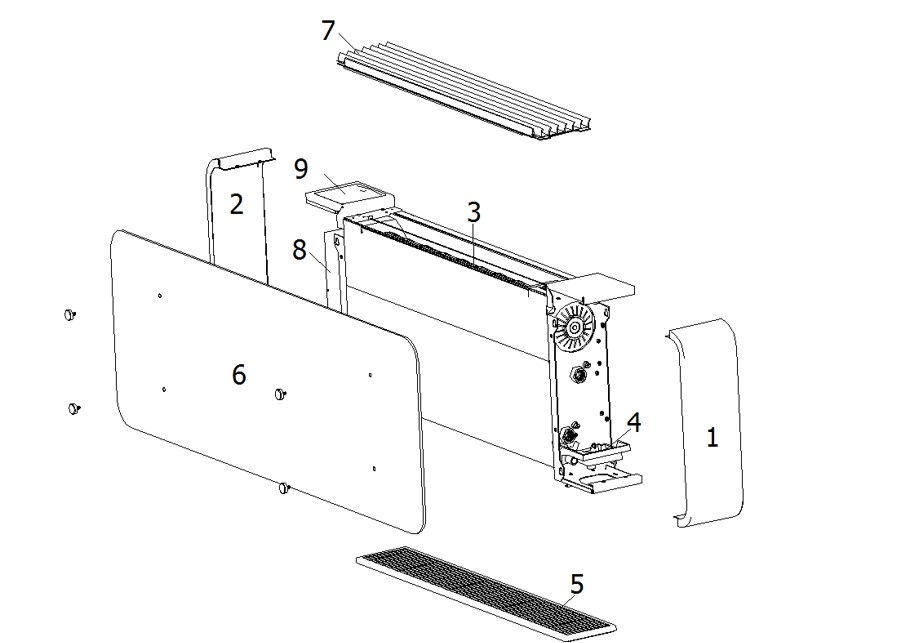

Parti esterne

Unità verticale

External parts

Pannello destro
Pannello laterale sinistro
Ponte di comando
Scarico ausiliario
Filtro
Pannello frontale
Griglia in alluminio
Scatola elettrica
Comando incorporato (opzione)

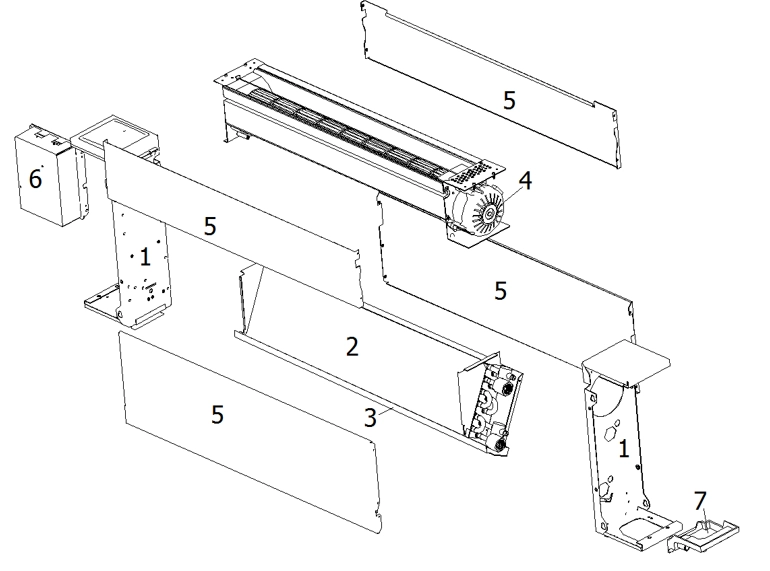

Parti interne

Unità verticali

External parts_2

Pannello laterale interno
Scambiatore di calore principale
Vaschetta di raccolta della condensa
Ponte di comando
Pannello interno anteriore e posteriore
Quadro elettrico
Vaschetta di scarico ausiliaria

Dati tecnici

sistema a 2 tubi

dati tecnici	Unità	Velocità	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
Portata d'aria		Supermax	240	370	495	600
		Max (*)	170	305	430	520
	m^3/h	Med (*)	110	220	330	430
		Min (*)	75	150	230	300
Capacità di raffreddamento totale		Supermax	0.7	1.37	1.9	2.62
		Massimo	0.58	1.10	1.67	2.39
	kW	Med	0.43	0.81	1.20	1.60
		Min	0.38	0.70	0.90	1.18
Capacità sensibile		Supermax	0.65	1.09	1.67	2.46
		Massimo	0.52	0.85	1.45	2.15
	kW	Med	0.33	0.72	0.90	1.30
		Min	0.30	0.55	0.58	1.00
Capacità di riscaldamento		Supermax	1.0	1.9	2.62	3.58
		Massimo	0.84	1.62	2.41	3.30
	kW	Med	0.73	1.14	1.90	2.20
		Min	0.55	0.96	1.53	1.70
	V/H/Ph	230 V - 50 Hz - 1Ph
Ingresso motore		Supermax	20	22	24	27
		Massimo	12	13	14	17
	W	Med	5	6	7	10
		Min	3	4	5	8
Portata d'acqua		Supermax	130	200	310	435
		Massimo	100	189	287	410
	l/h	Med	74	139	206	275
		Min	65	120	154	202
Caduta di pressione		Supermax	2.3	8.2	4.2	12.3
		Massimo	1.8	7.0	2.5	10.0
	kPa	Med	1.4	5.8	2.3	8.1
		Min	1.2	4.1	1.9	6.5
Connessione della bobina			1/2" GF	1/2" GF	1/2" GF	1/2" GF
Contenuto d'acqua	L		0,16	0,30	0,43	0,56
Potenza sonora		Supermax	55.0	56.0	57.1	58.3
		Massimo	51.3	52.2	52.4	53.3
	dB(A)	Med	44.6	45.5	46.6	48.6
		Min	37.5	38.6	40.5	38.7
Pressione sonora		Supermax	38.0	39.0	40.1	41.3
		Massimo	34.3	35.2	35.4	36.3
	dB(A)	Med	27.6	28.5	29.6	31.6
		Min	20.5	21.6	23.5	21.7

MODALITÀ DI RAFFREDDAMENTO
Ambiente: 27° C - 47% U.R. Temp. acqua (in/out): 7/12°C
MODALITÀ RISCALDAMENTO
Ambiente: 20° C. Temperatura dell'acqua: 50° C.
(*) I valori dichiarati sono relativi alle impostazioni standard a 1500, 900 e 600 giri/min. È sempre possibile modificare il flusso d'aria, cambiando l'impostazione del dip switch nella scheda.

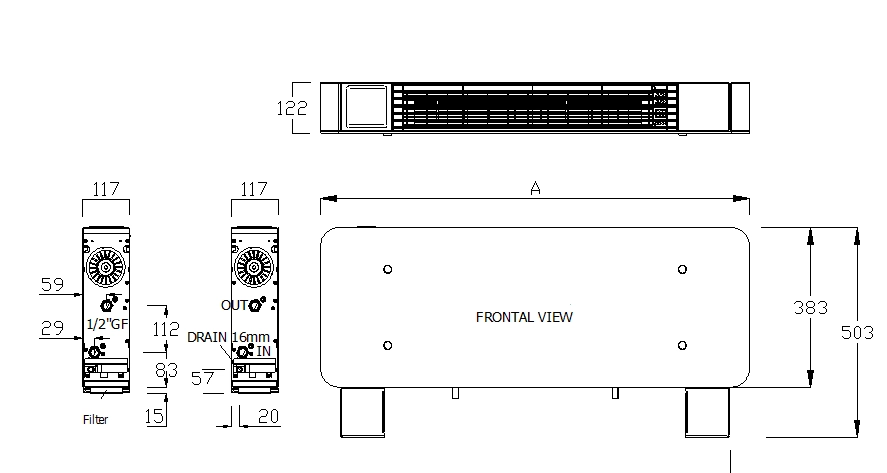

Dimensioni e pesi

specifiche	Unità	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Peso netto	kg	11	13	16	18
Peso lordo	kg	13	16	20	23

Dimensions and weights

Dati tecnici	Unità	MC-SGL-200T2	MC-SGL-400T2	MC-SGL-600T2	MC-SGL-800T2
A	mm	681	873	1065	1257
Peso netto	kg	11	13	16	18
Peso lordo	kg	13	16	20	23
