Ventilconvettori versatili serie SEC/F

La gamma di prodotti presentata nella serie è progettata per ambienti con una superficie ridotta. È necessaria una sola unità per raffreddare o riscaldare la stanza. Il ventilconvettore è dotato di un ventilatore centrifugo che consente di ottenere una notevole capacità con caratteristiche di bassa rumorosità

Capacità di raffreddamento: 0,57 ... 8,52 kW

Capacità di riscaldamento: 0,64 ... 10,53 kW

Volete acquistare o avete domande?

Mycond

Unità Fan Coil a pavimento

La serie consente l'installazione in diverse posizioni. Con la gamma di accessori opzionali, l'unità fan coil può essere perfettamente adattata a particolari condizioni operative.

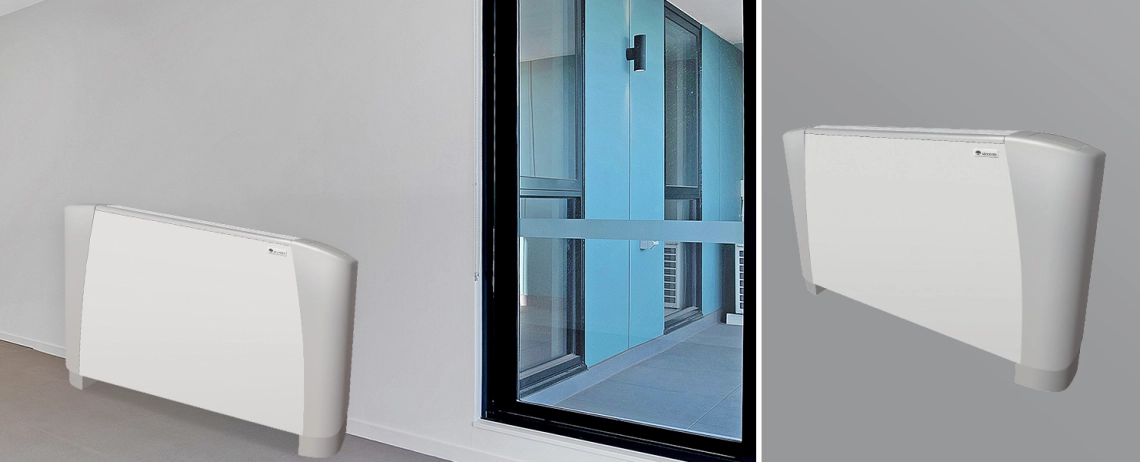

SEC/F series fan coil units installed in modern interiors.

Caratteristiche principali:

Può essere equipaggiata con ventilatori EC come opzione
Pressione statica fino a 50 Pa
Design verticale o orizzontale
Design a 2 o 4 tubi
Pannello di controllo remoto o integrato

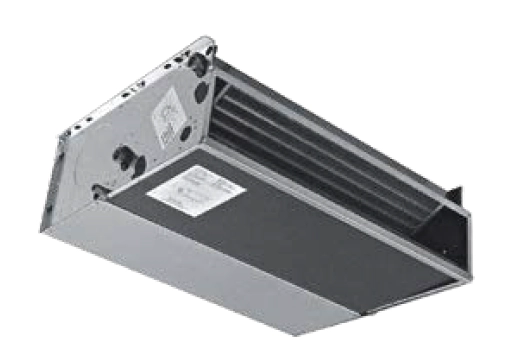

Versatile fan coil unit from the SEC/F series displayed indoors.

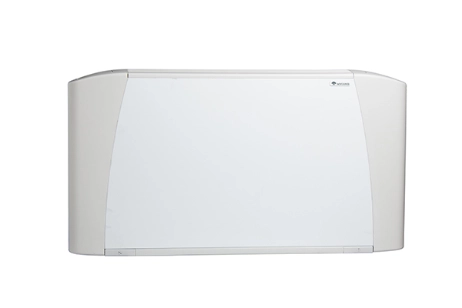

MyCond SEC/F appearance

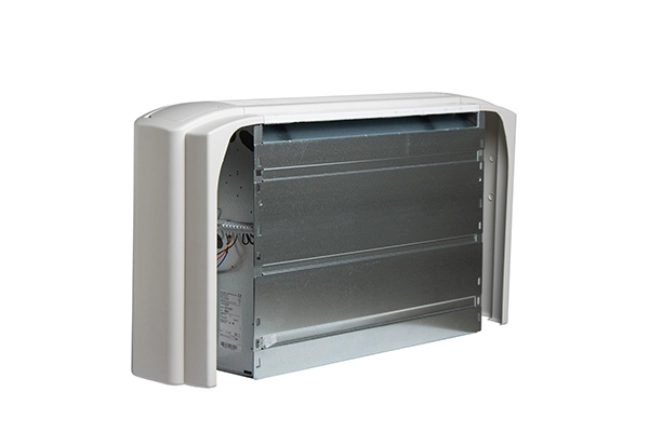

Caratteristiche di design :

Il telaio interno è realizzato in acciaio zincato ad alta resistenza. Il rivestimento esterno è composto da pannelli frontali in metallo e pannelli laterali in plastica.
La griglia di distribuzione dell'aria è realizzata in plastica.
Filtro sostituibile con nuclei in polipropilene e telaio in acciaio zincato. Facile da sostituire grazie a guide in plastica speciali.
Un ventilatore centrifugo con un rotore in alluminio o plastica, bilanciato staticamente e dinamicamente per funzionare il più silenziosamente possibile.

Un motore monofase a sei velocità (con tre velocità impostate in fabbrica), montato su supporti antivibranti e dotato di un interruttore termico auto-reset, con grado di protezione IP20, classe di isolamento B.
Gli scambiatori di calore sono realizzati con tubi di rame con alette in alluminio. L'unità è collegata sul lato sinistro come standard. Le unità con collegamento sul lato destro sono disponibili su richiesta.
La vaschetta di drenaggio è realizzata in plastica e isolata con schiuma di poliolefine (classe M1); il tubo ha un diametro di 15 mm.

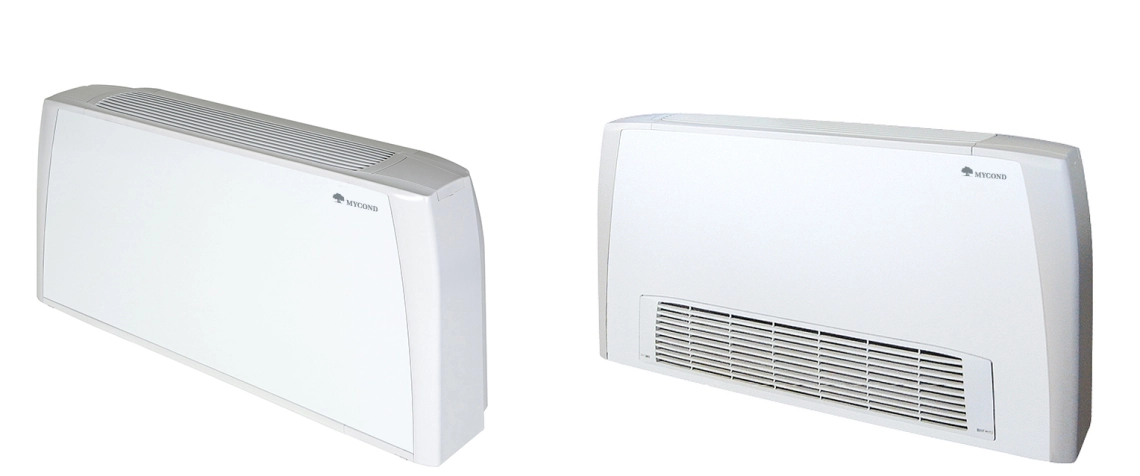

MyCond SEC/F fan coil unit providing efficient air distribution.

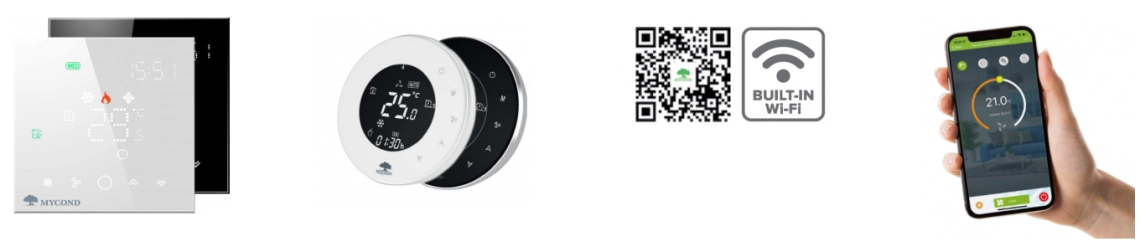

Il set ottimale di automazione per un controllo accessibile e semplice tramite smartphone

MyCond SEC/F A girl and her dog next to a fan coil unit.

Unità fan coil a 2 tubi e 3 file. Specifiche

Specifiche	Unità	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Numero di velocità		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Portata d'aria	m³/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Capacità totale di raffreddamento	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Capacità di raffreddamento sensibile	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Capacità di riscaldamento	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Caduta di pressione dell'acqua (raffreddamento)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Caduta di pressione dell'acqua (riscaldamento)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Consumo di energia	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Livello di potenza sonora	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Livello di pressione sonora (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specifiche	Unità	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Numero di velocità		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Portata d'aria	m³/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Capacità totale di raffreddamento	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Capacità di raffreddamento sensibile	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Capacità di riscaldamento	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Caduta di pressione dell'acqua (raffreddamento)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Caduta di pressione dell'acqua (riscaldamento)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Consumo di energia	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Livello di potenza sonora	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Livello di pressione sonora (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specifiche	Unità	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Numero di velocità		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Portata d'aria	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Capacità totale di raffreddamento	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Capacità di raffreddamento sensibile	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Capacità di riscaldamento	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Caduta di pressione dell'acqua (raffreddamento)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Caduta di pressione dell'acqua (riscaldamento)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Consumo di energia	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Livello di potenza sonora	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Livello di pressione sonora (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Unità fan coil a 2 tubi e 4 file. Specifiche

Specifiche	Unità	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Numero di velocità		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Portata d'aria	m³/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Capacità totale di raffreddamento	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Capacità di raffreddamento sensibile	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Capacità di riscaldamento	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Caduta di pressione dell'acqua (raffreddamento)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Caduta di pressione dell'acqua (riscaldamento)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Consumo di energia	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Livello di potenza sonora	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Livello di pressione sonora*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specifiche	Unità	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
Numero di velocità		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Portata d'aria	m³/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Capacità totale di raffreddamento	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Capacità di raffreddamento sensibile	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Capacità di riscaldamento	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Caduta di pressione dell'acqua (raffreddamento)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Caduta di pressione dell'acqua (riscaldamento)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Consumo di energia	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Livello di potenza sonora Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Livello di pressione sonora (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specifiche	Unità	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Numero di velocità		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Portata d'aria	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Capacità totale di raffreddamento	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Capacità di raffreddamento sensibile	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Capacità di riscaldamento	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Caduta di pressione dell'acqua (raffreddamento)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Caduta di pressione dell'acqua (riscaldamento)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Consumo di energia	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Livello di potenza sonora Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Livello di pressione sonora (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Le specifiche si riferiscono ai seguenti parametri operativi:
RAFFREDDAMENTO: Temperatura dell'aria in ingresso 27 °C (bulbo secco), +19 °C (bulbo umido). Temperatura dell'acqua in ingresso/uscita +7/12 °C.
RISCALDAMENTO: Temperatura dell'aria in ingresso +20 °C. Temperatura dell'acqua in ingresso/uscita +50/45 °C. Basso – Medio – Alto = Le velocità disponibili come standard.
*Il livello di pressione sonora è inferiore di 9 dB(A) rispetto al livello di potenza sonora e si riferisce a una stanza con un volume di 100 m3 e un tempo di riflessione del suono di 0,5 s.

Peso delle unità SEC/F CV, CH-CVB

Modello	Peso con imballaggio (kg)									Peso senza imballaggio (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Peso delle unità SEC/F NC

Modello	Peso con imballaggio (kg)									Peso senza imballaggio (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

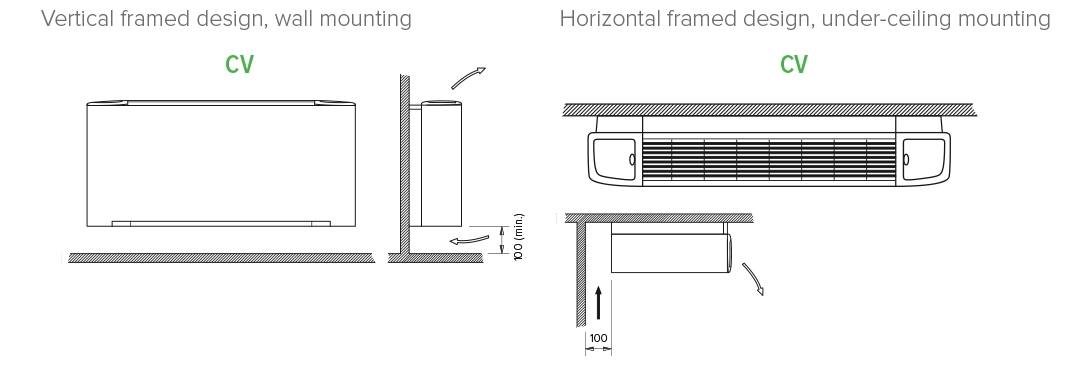

Design disponibili :

Installation of a versatile MyCond SEC/F series fan coil unit.

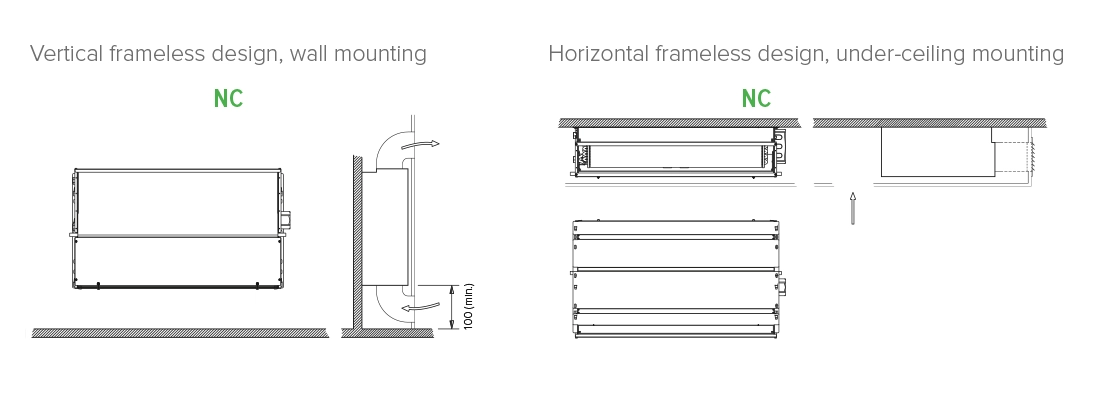

Design disponibili :

MyCond SEC/F Overview of versatile fan coil units offering adaptability.

Dimensioni

Dimensioni delle unità SEC/F CV

MyCond SEC/F Diagram of fan coil dimensions for heating and cooling control.

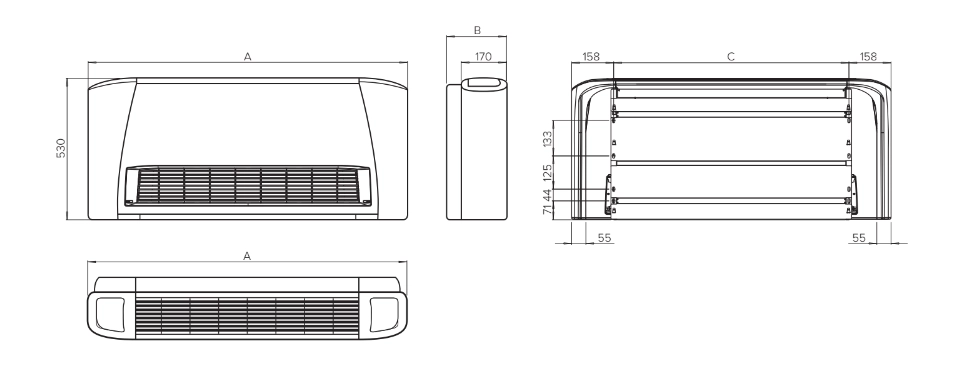

Dimensioni

Dimensioni delle unità SEC/F CH-CVB

Diagram showing dimensions of MyCond SEC/F series fan coil units.

Modello	Unità	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

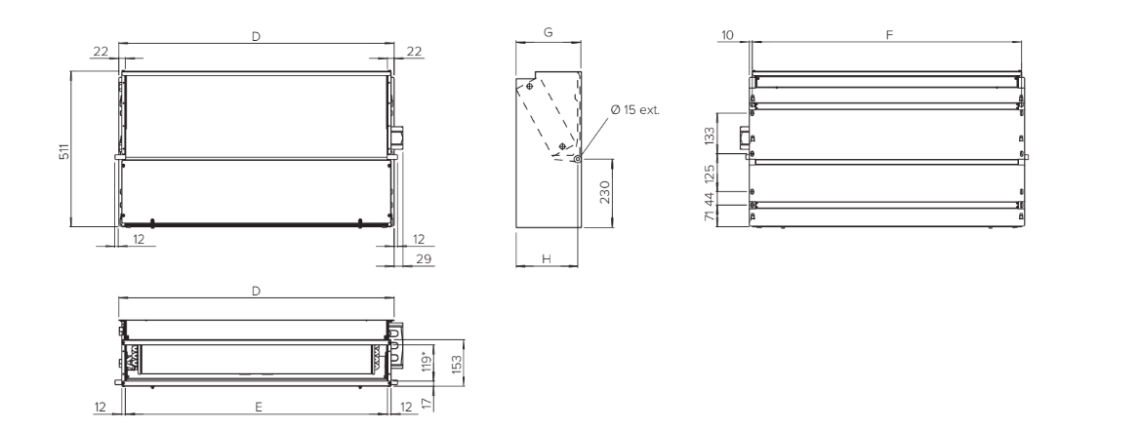

Dimensioni

Dimensioni delle unità SEC/F NC

Diagram showing dimensions of MyCond SEC/F series fan coil unit.

Modello	Unità	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235
