Scatola idroelettrica

L'unità idro Mycond consente di utilizzare i sistemi VRF per fornire agli utenti un condizionatore d'aria confortevole, il riscaldamento dell'acqua calda e l'acqua calda sanitaria. Questa soluzione è adatta sia alle aree residenziali che a quelle commerciali, come abitazioni, edifici per uffici, hotel, ospedali, ecc.

Capacità di raffreddamento: 7 ... 28 kW

Capacità di riscaldamento: 9 ... 31 kW

Volete acquistare o avete domande?

Caratteristiche principali:

Soluzioni integrate (ATA, ATW, ACS) In un unico sistema
Aspetto elegante
Temperatura di uscita dell'acqua fino a 50ºC.
Combinazione di più moduli per una maggiore richiesta di capacità
Montaggio a parete per risparmiare spazio
Collegabile a MRF S
Facile manutenzione grazie al design brevettato

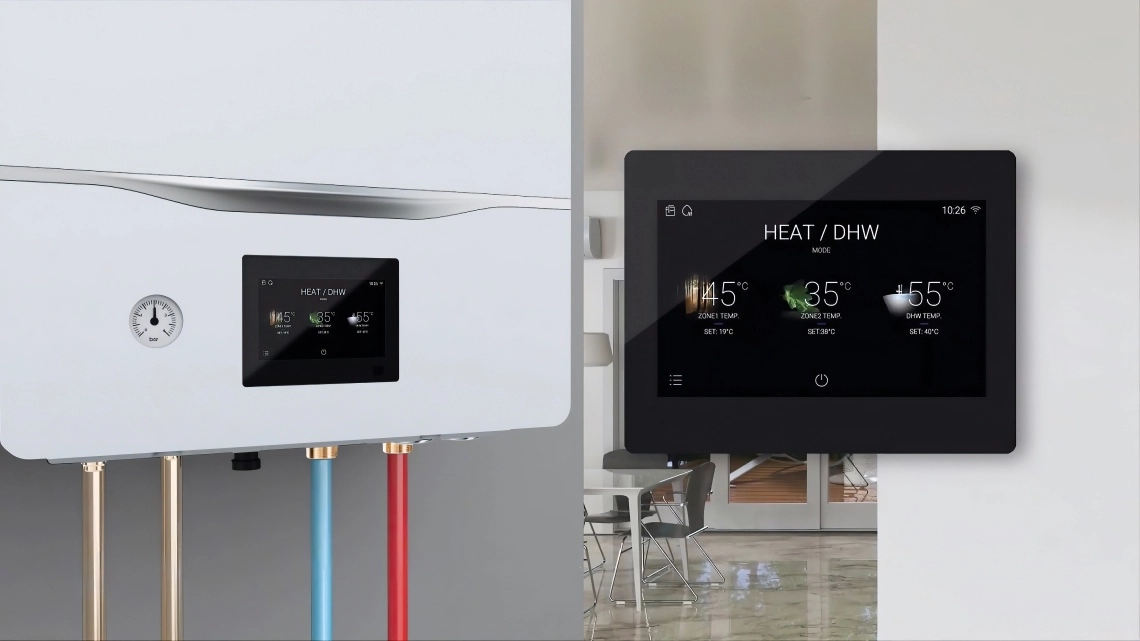

Pannello di controllo tattile della scatola MyCond Hydro

Facile controllo

controller colorato da 5 pollici con touch screen completo.

Componenti idraulici completi

L'unità interna è costituita dai seguenti componenti principali: Pompa (eccetto la taglia 96), vaso di espansione (eccetto la taglia 96), scambiatore di calore a piastre, gruppo di sicurezza, pressostato differenziale, manometro, filtro dell'acqua.

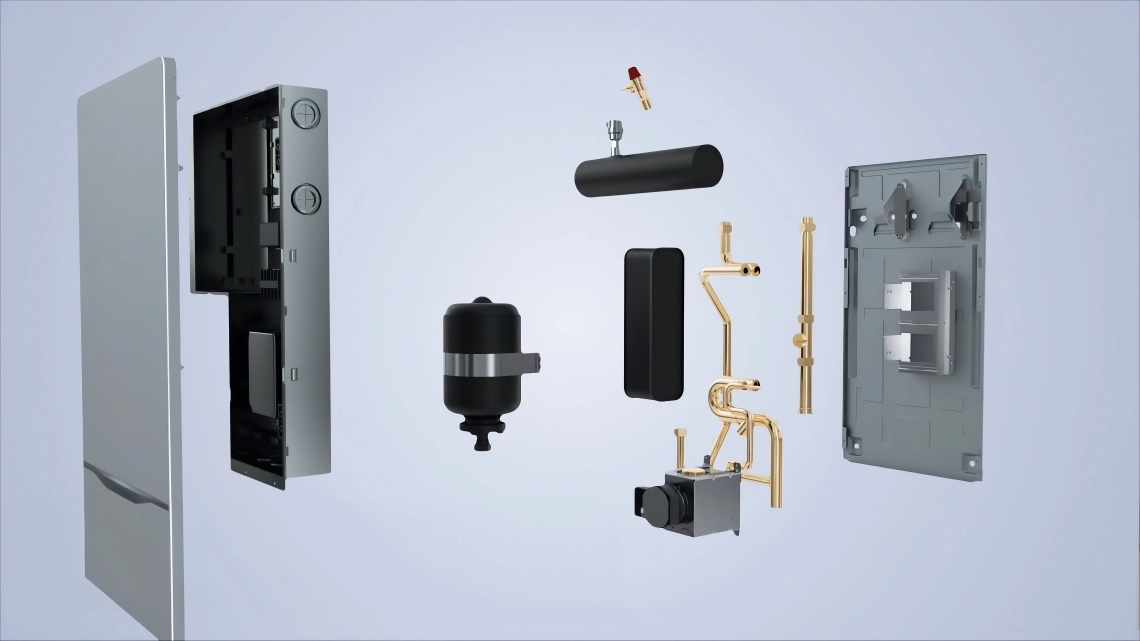

MyCond Hydro design dei componenti interni

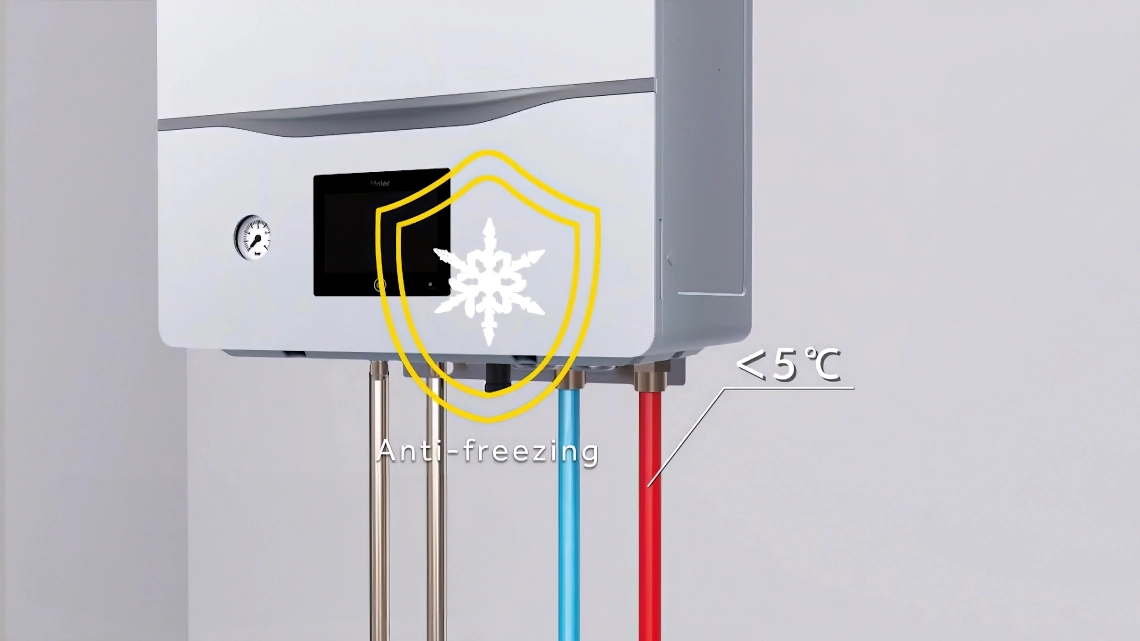

Protezione antigelo del box MyCond Hydro

Funzione antigelo

Protegge le parti idrauliche da eventuali danni.

Circolazione per la protezione dal gelo

Quando la temperatura scende a un certo livello, indicando la possibilità di formazione di brina o ghiaccio, si attiva la funzione antigelo.

MyCond Idro circolazione del box per la protezione dal gelo

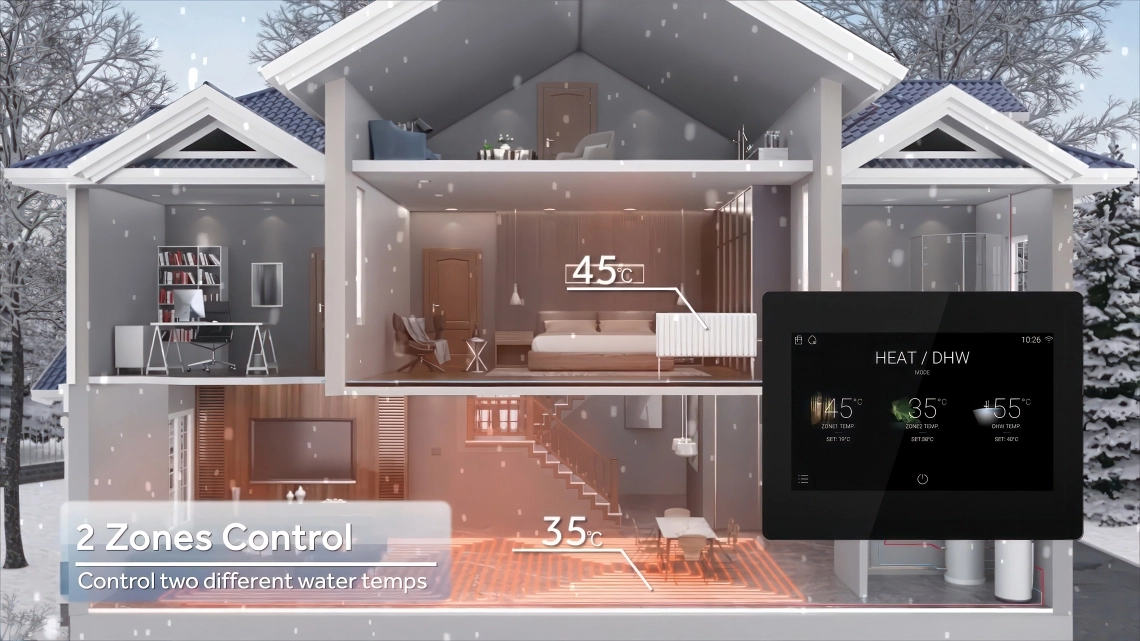

MyCond Hydro box due circuiti separati con requisiti diversi

Controllo di due circuiti separati per ambienti con requisiti diversi

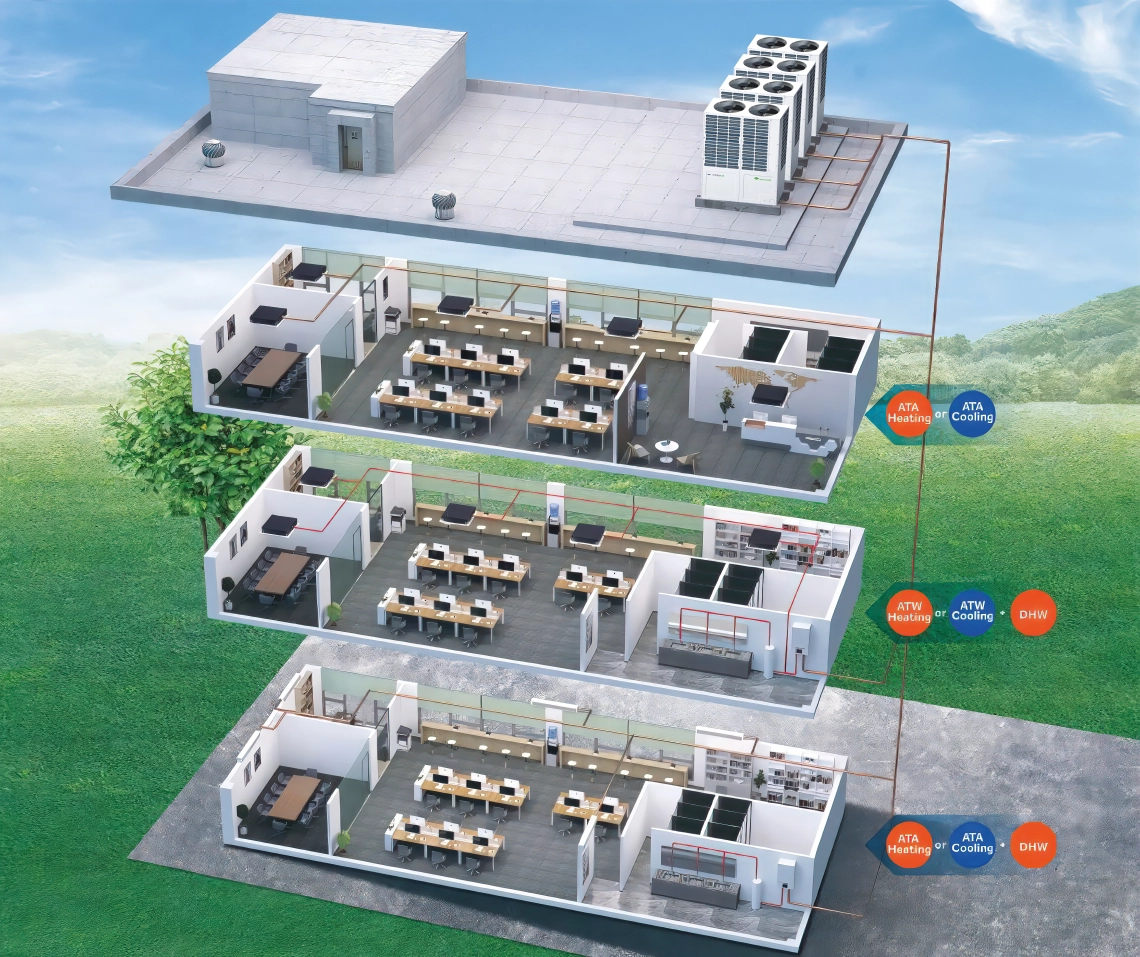

Sistema di riscaldamento, raffreddamento e acqua calda sanitaria MyCond Hydro box per un centro direzionale

Modello/unità interna		Unità	MHUW-24X1EV2AD	MHUW-48X1EV2AD	MHUW-96X1EV2AN
	Raffreddamento (1)	kW	7	14	28
Capacità nominale	Riscaldamento (2)		9	16	31
Dimensioni Unità	H / L / P		850/ 480 / 310	850/ 480 / 310	850/ 480 / 310
Unità di peso		kW	56	56	52
Luogo di installazione	Interno/esterno		Interno	Interno	Interno
	Solo modulo idroelettrico	%	80-100%	80-100%	80-100%
	Box idro+IDU	%	Totale 50-130% (cassetta idroelettrica 0-80%)
Raffreddamento ambiente	Min. - Max.		10~43	10~43	10~43
Lato acqua di raffreddamento	Min. - Max.	°C	5~20	5~20	5~20
Ambiente di riscaldamento	Min. - Max.	°C	-20~24	-20~24	-20~24
Lato acqua	Min. - Max.	°C	20~50	20~50	20~50
Livello di pressione sonora	Raffreddamento/Riscaldamento	dB(A)	29/ 32	29/ 32	29/ 32
Livello di potenza sonora		dB(A)	42	46	48
Portata d'acqua	Min-Standard	L/min	18/26	32/46	63/90
Diametro delle tubazioni del circuito dell'acqua	Ingresso	pollici^,,	1	1	1-1/4
	Uscita	pollici^,,	1	1	1-1/4
Tipo di refrigerante			R410A	R410A	R410A
Lato gas - Tipo di connessione		mm	15.88	15.88	19.05
Lato liquido - Tipo di connessione		mm	9.52	9.52	9.52
Alimentazione		Ph / Hz/ V	1/ 50/ 220~240	1/ 50/ 220~240	1/ 50/ 220~240
Compatibilità Odu			mRV S

(1) Temp 35°C - LWE 18°C (ST=5°C)
(2) ST/WT 7°C/6°C - TC35°C (STT=5°C)

Dimensioni

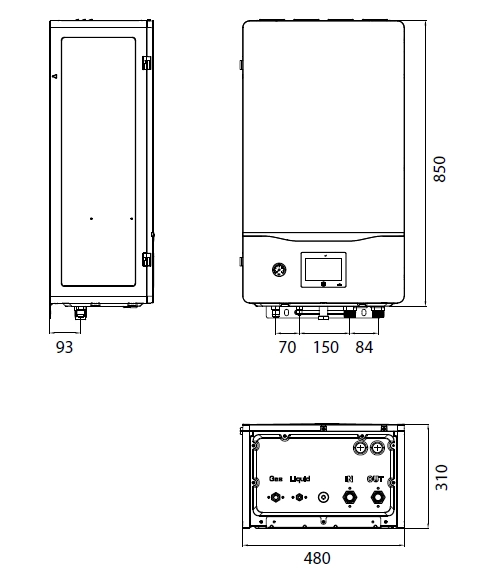

Dimensioni dingombro del box MyCond Hydro - 1

Dimensioni

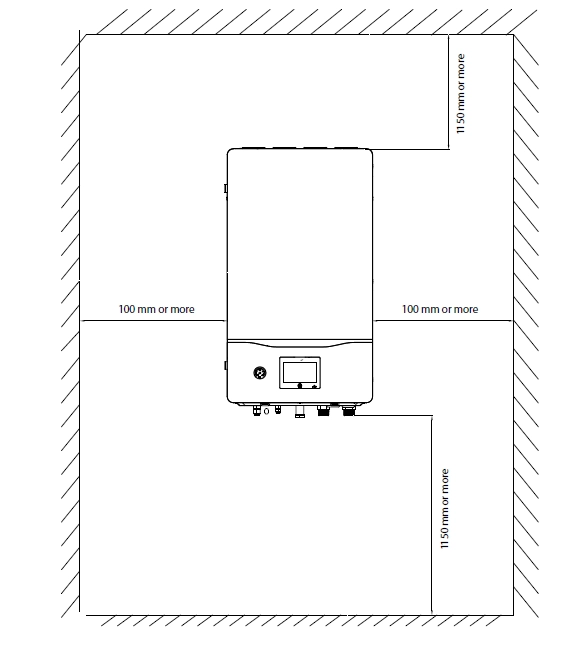

Dimensioni dingombro del box MyCond Hydro - 2
