Schemi di collegamento per ventilconvettori (~220 V)

Di seguito puoi trovare 2 schemi di cablaggio per unità fan coil, dotate di un motore AC a 3 velocità (~220V) e valvole normalmente chiuse con attuatori termoelettici.

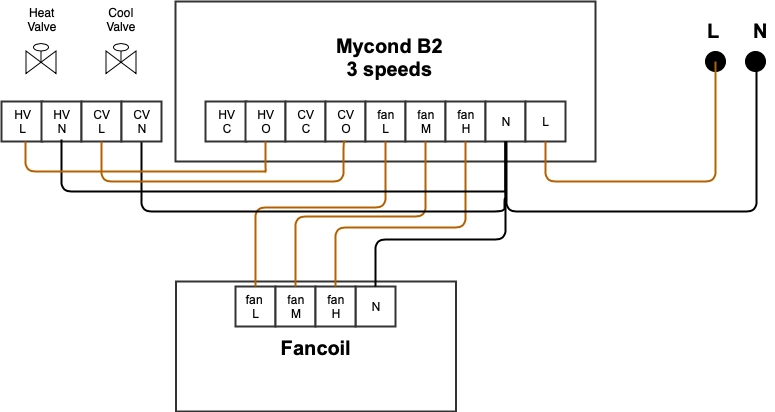

Sistema a 4 tubi


Schema che mostra i collegamenti elettrici per un'unità fan coil a 220V.

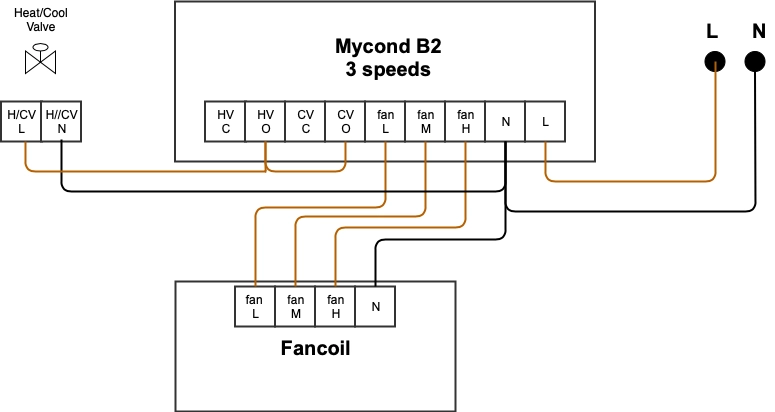

Sistema a 2 tubi

Schema che illustra il setup del cablaggio per unità fan coil con connessione a 220 V.

Installa un ponte tra il terminale HV-O e CV-O.
